五色4mm焊接式母香蕉插座结构设计

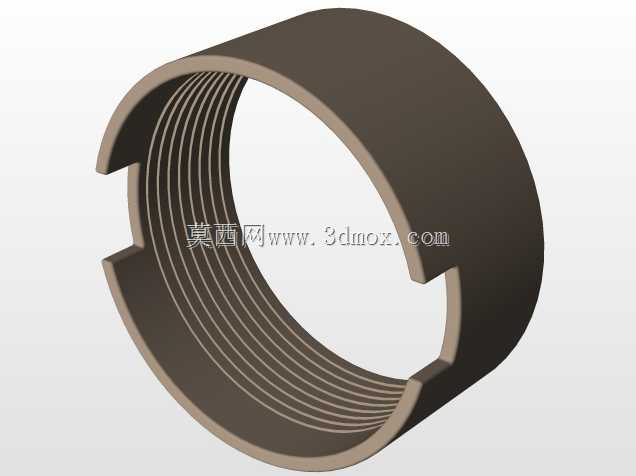

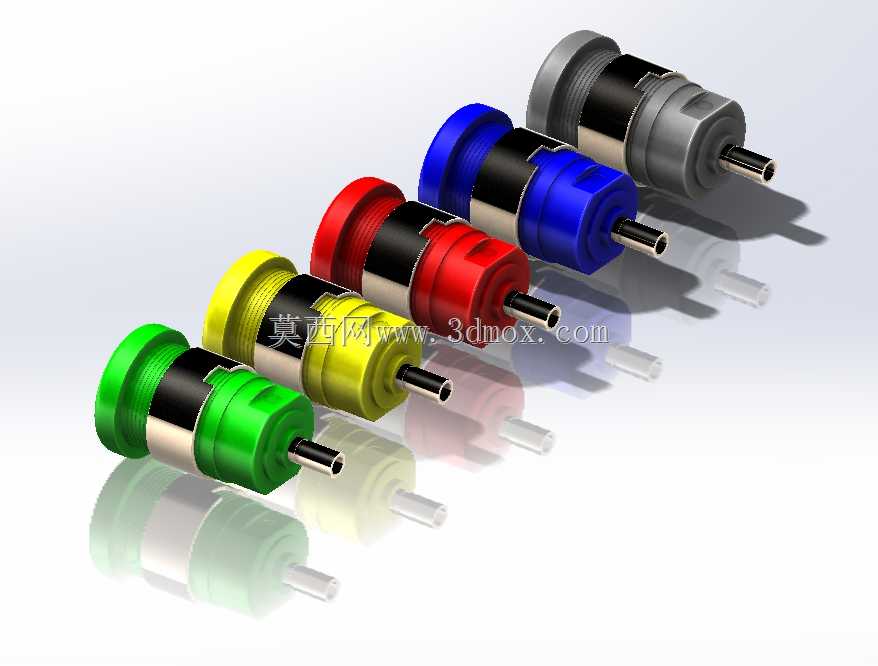

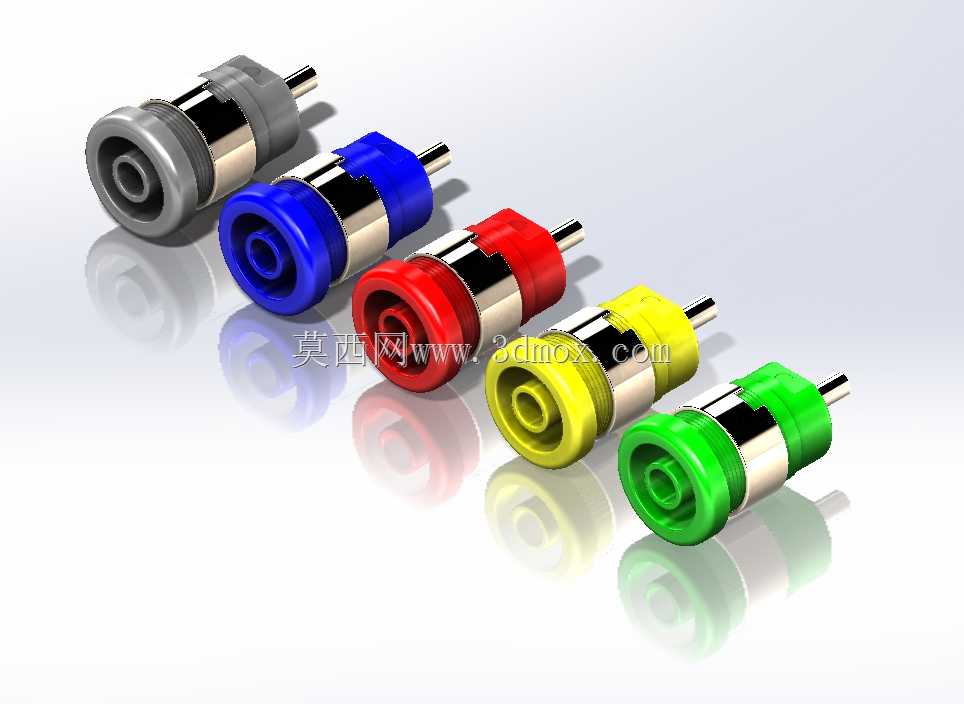

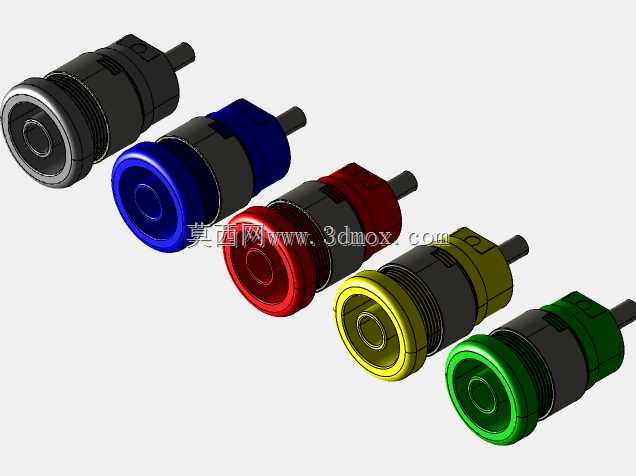

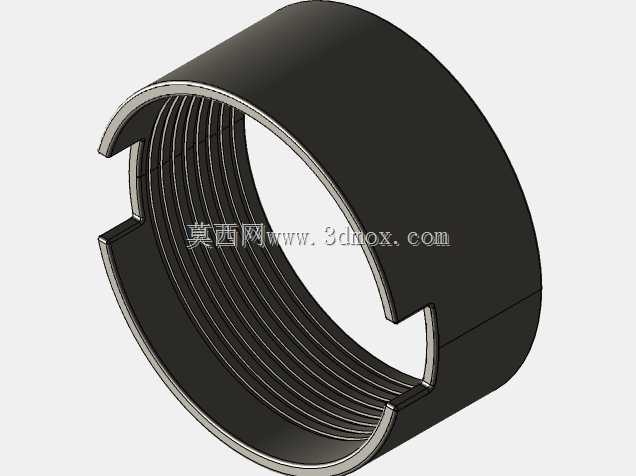

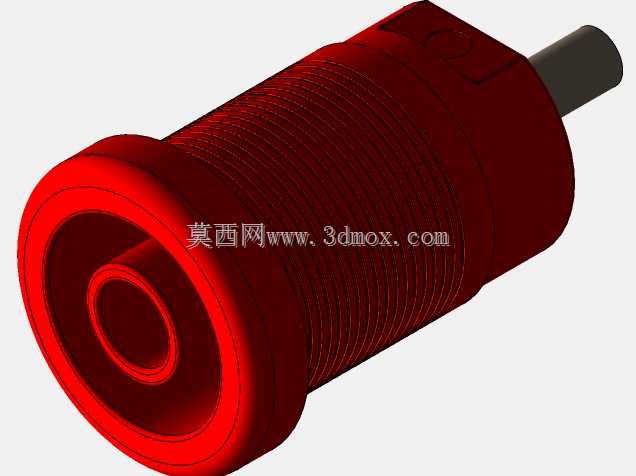

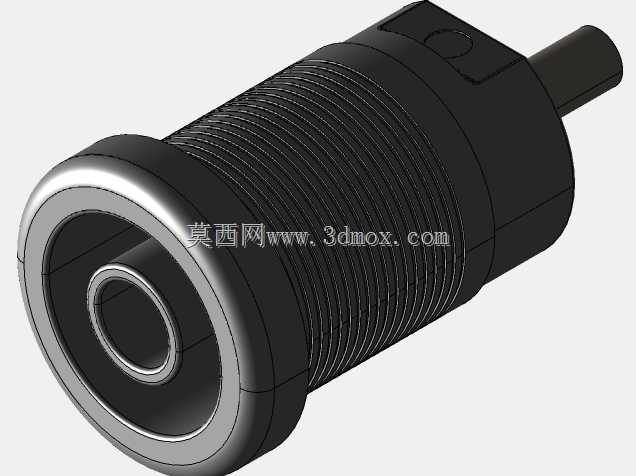

这款4mm规格焊接式母香蕉插座，是低压电气测试、实验台接线、电子设备外接端口、教学仪器电路连接场景中常用的快接连接部件，主要承担测试信号传输、低压供电回路接驳、临时电路快速通断对接的功能，相比螺丝压接类端子，它的插拔操作更便捷，接触导通稳定性更强，能够适配同规格公头香蕉插头，实现无需工具的快速接线操作，在电子实验室、电源测试设备、音响接线端口、教学实验箱、工控信号转接模块上都有广泛应用。产品采用绝缘外壳加金属内芯的组合结构，绝缘外壳选用绝缘性能优异的工程塑料材质，做了防滑插拔的外形设计，外壳端部做了圆弧过渡处理，避免插拔过程中划伤操作人员手部，同时不同配色的外壳可以直接用于回路相位、信号类型的区分，比如红色对应正极、黑色对应负极、黄色对应信号端、绿色对应接地端、蓝色对应中性线，无需额外做标识就能快速区分接线回路，大幅降低多回路接线时的错接概率。金属接触内芯采用高导电率的铜质基材，表面做了镀层处理，既提升了接触表面的抗氧化能力，也能降低接触电阻，减少大电流通过时的接头发热问题，尾部采用焊接式接线结构，接线端做了焊线杯设计，能够适配多股软铜线的焊接固定，焊线后导线与内芯结合强度高，不会因为反复插拔出现导线松脱的问题，接触可靠性远高于弹片压接的结构。设计过程中充分考虑了实际安装的边界尺寸，插座整体外径控制在适配常规面板开孔的尺寸范围内，安装后外露部分长度紧凑，不会占用过多设备内部的布线空间，金属内芯的接触插孔深度经过精准计算，既能够保证公头插入后有足够的接触面积，避免接触不良导致的打火问题，也不会因为插孔过深导致公头插不到位的情况。绝缘外壳与金属内芯之间采用过盈配合加卡扣固定的结构，组装后外壳与内芯不会出现相对转动或者轴向窜动，反复插拔上千次也不会出现结构松脱的问题，外壳表面做了哑光质感处理，既提升了外观的精致度，也不容易残留指纹和污渍，长期使用后依旧能保持整洁的外观。插座的焊接端做了防烫结构设计，焊接导线时高温不会快速传导到外壳部分，避免焊接过程中外壳被高温烫损变形，同时焊接端的开口尺寸适配常规线径的导线，从0.5平方到2.5平方的多股铜芯线都可以顺利插入焊线杯完成焊接，适配不同载流需求的接线场景。
