3/8规格线绕电位器精密结构设计

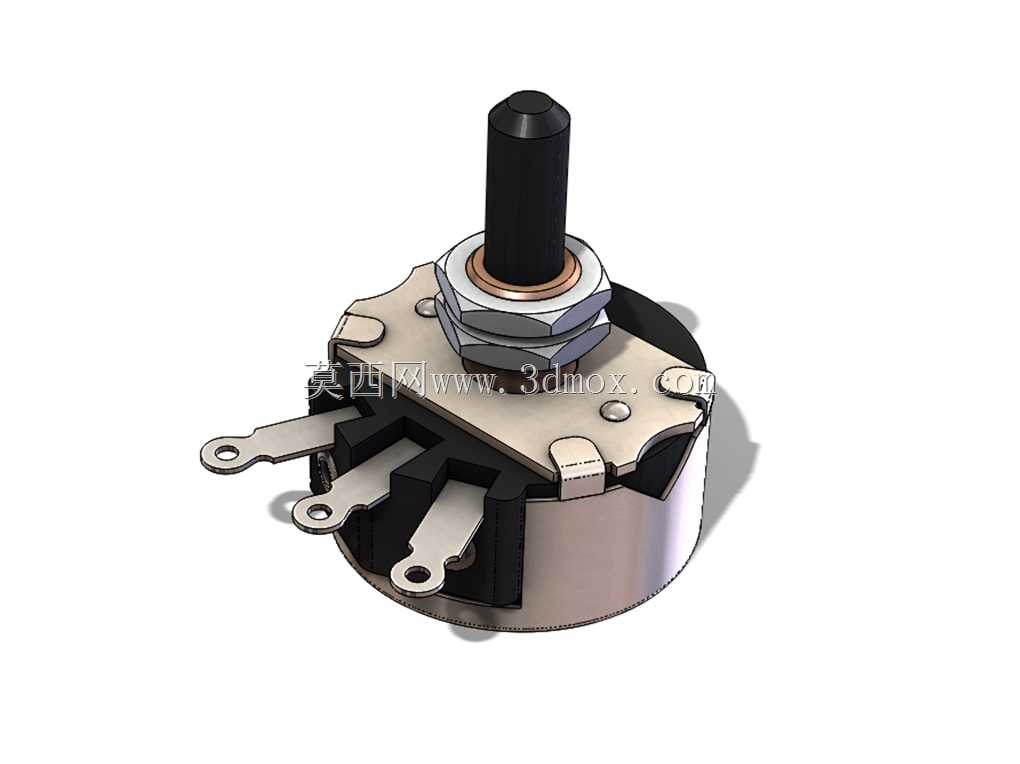

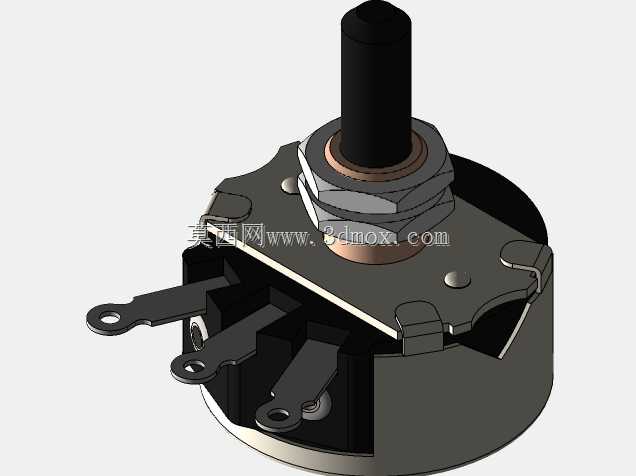

线绕电位器作为电路系统中核心的可调变阻元件，广泛应用在工业控制设备、测试仪器、音频调控装置、电源调压模块以及各类需要精准参数调节的电气场景中，能够通过转轴的转动改变接入电路的电阻值，实现对电路电压、电流的连续线性调节，相比碳膜电位器具备更高的调节精度、更低的温度漂移系数与更强的过载耐受能力，适合在对调节稳定性要求较高的工业级电路中长期稳定工作。这款3/8规格的线绕电位器在设计阶段充分考量了工业场景的安装适配需求，整体采用圆形金属外壳作为主体防护结构，外壳采用拉伸成型工艺制作，既能够为内部的线绕电阻体、滑动接触刷提供可靠的机械防护，避免外界粉尘、轻微溅水对内部精密结构造成侵蚀，同时金属外壳具备良好的电磁屏蔽效果，能够降低外界电磁干扰对电阻调节精度的影响，保障电路参数调节的稳定性。电位器顶部设置带锁紧螺母的金属安装轴套，适配标准面板开孔安装需求，用户可通过轴套上的六角螺母将电位器牢牢固定在设备面板或安装支架上，转轴采用绝缘耐磨材质制作，转动阻尼均匀顺滑，既能够保证调节过程的手感一致性，也能避免转轴与内部电路导通带来的安全隐患。电位器底部引出三个扁平接线引脚，引脚采用镀锡处理，具备良好的焊接性能，既可以直接焊接在印刷电路板上，也可以通过接线端子连接外部导线，引脚的排布间距符合通用电子元件的安装规范，能够兼容多数常规电位器的安装位，降低设备的改造成本。在内部结构设计上，电阻体采用高精度合金电阻丝绕制在绝缘骨架上，滑动接触刷采用高弹性耐磨合金材质，能够保证在数万次转动调节后依然保持稳定的接触性能，避免接触不良带来的参数跳变问题；整体安装边界紧凑，3/8的安装规格适配多数中小型电子设备的面板安装空间，不会占用过多的设备内部布局空间，同时各部件的装配公差控制严格，转轴与轴套的同轴度精度高，转动过程无卡滞、无旷量，能够满足工业场景下长期反复调节的使用需求。
