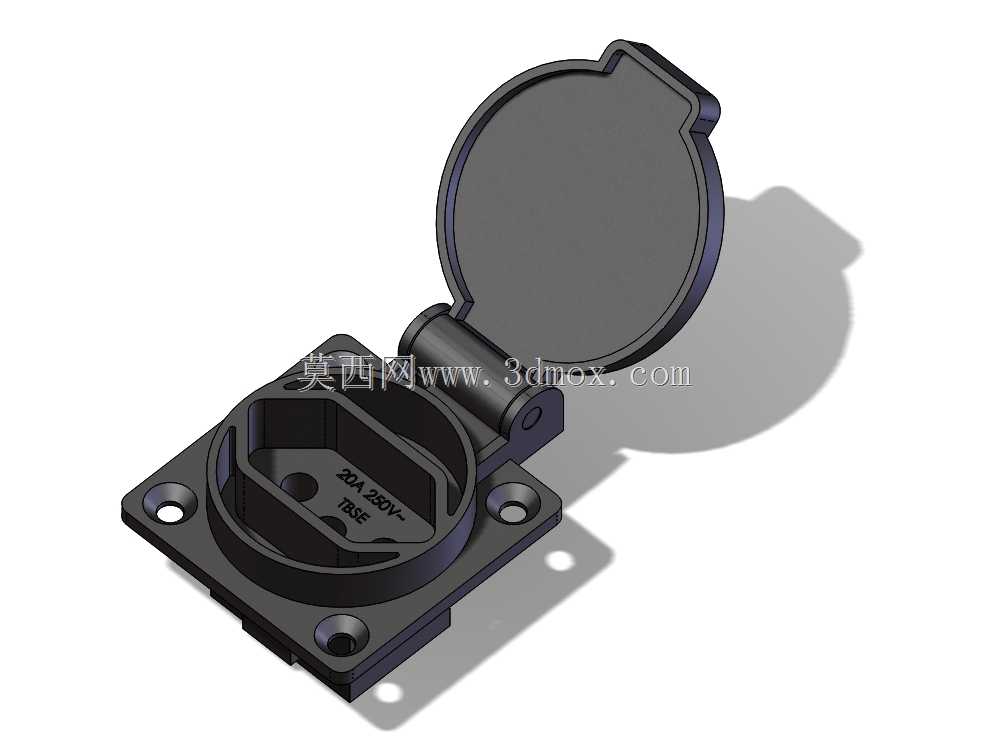

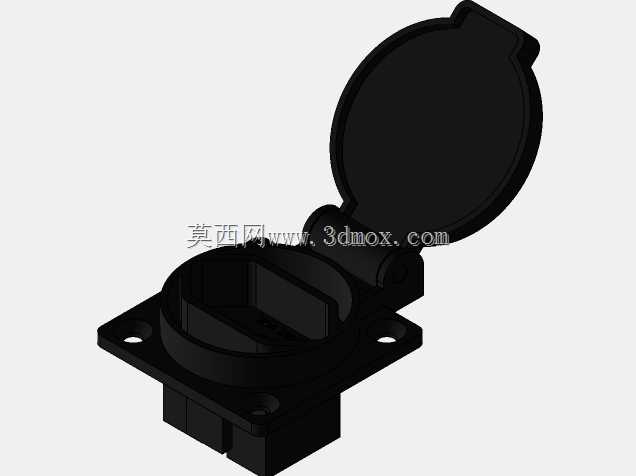

带翻盖防水型两孔面板式电源插座结构

这款带翻盖的两孔面板式电源插座，主要面向户外电气设备、工业控制柜、户外移动电源、园林机械、小型工程作业设备等需要外露取电的场景使用，能够在多尘、易溅水的户外或半户外工况下，为用电设备提供稳定的市电接入口，避免日常作业中飞溅的泥水、灰尘、露水侵入插座内部造成的接触不良、短路等安全隐患，同时翻盖结构也能在插座未使用时隔绝外力磕碰，延长接插件的整体使用寿命。从实际功能来看，这款插座额定适配20A 250V的交流供电场景，内部采用标准两孔插套结构，适配常规国标两扁插取电接头，插套周边设置有定位挡边，插头插入后能够被限位结构牢牢固定，避免设备拖拽、设备运行震动导致的插头松脱断电问题；自带的翻盖通过侧边的铰接结构与插座主体连接，翻盖与插座接触面设置有一圈贴合唇边，翻盖闭合时能够完全覆盖插座插合区域，配合安装面板的压紧作用，可实现日常防溅水、防尘的防护效果，翻盖开启后可通过侧边的阻尼结构保持开启状态，不会在插电过程中自行回落干扰插头插拔操作。在设计思路上，这款插座整体采用方形法兰安装结构，主体外壳采用耐候性工程塑料材质，兼顾绝缘性能与抗老化、抗冲击能力，能够适应-20℃到60℃的常规户外工作温度，不会因长期日晒出现材质脆化开裂问题；插座内部的导电插套采用高弹性铜材制作，表面做镀镍处理，既能够保证插头插拔时的接触压力，降低接触电阻避免接头发热，也能抵御潮湿环境下的氧化锈蚀，长期使用也不会出现接触不良的问题。从安装边界来看，这款插座整体外形为方形结构，四个角设置有沉头安装孔，可通过M4规格的螺丝直接固定在设备面板的预留开孔上，安装孔位间距符合常规工业插座的通用安装尺寸，可直接替换同规格的老式无防护插座，无需额外修改设备面板开孔；插座背部的接线端设置有独立的接线腔体，接线完成后可通过背部的压线结构固定线缆，避免线缆拉扯导致接线端子松脱，整体安装深度较浅，不会占用设备内部过多的布线空间，适配厚度1mm到5mm的各类金属、塑料设备面板安装使用。
