带长直柄杠杆的微动开关结构设计

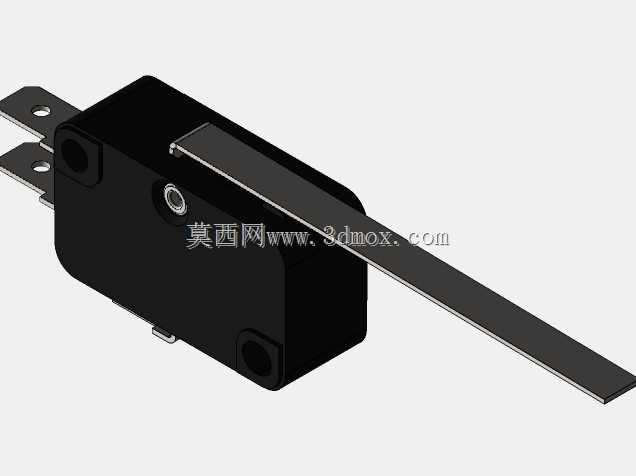

　　这类带长直柄的微动触发元件，在工业控制、家电控制、小型自动化设备的行程检测、位置触发场景里应用极广，从流水线的工件到位检测，到家电门盖的开合状态反馈，再到小型机电设备的限位保护，都能见到这类结构的身影。不同于普通的按钮式触发元件，长杠杆柄的设计可以放大触发行程，不需要执行件直接按压开关本体的触发点，只要触碰到伸出的杠杆柄任意有效位置，就能完成触点的通断切换，适配很多安装空间受限、触发件运动轨迹无法正对开关本体触发点的场景。

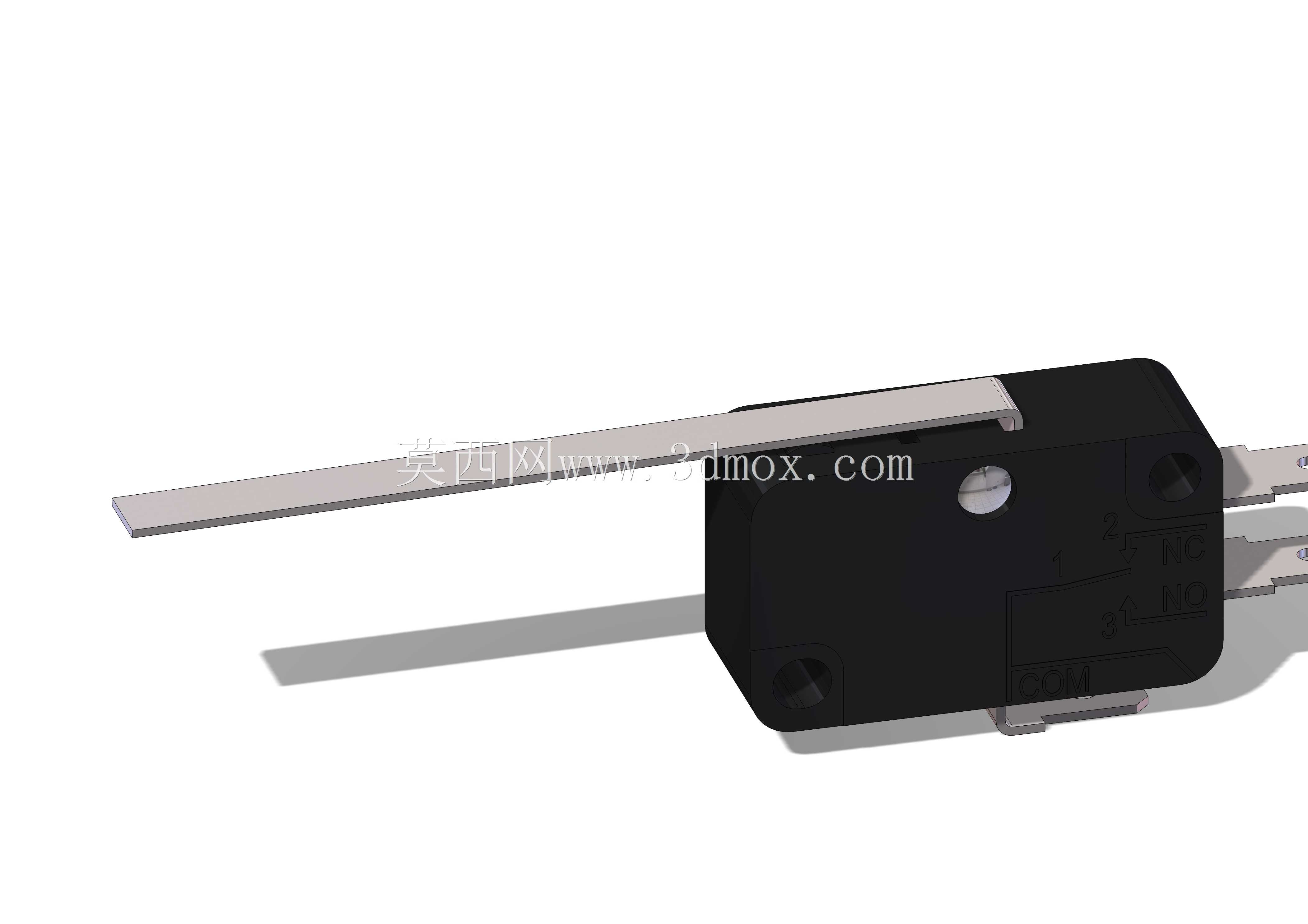

　　从结构设计逻辑来看，这类开关的本体采用方正的塑壳封装，内部的触点组件、动作簧片都完全包裹在阻燃塑壳内部，仅伸出两个插片式接线端和触发杠杆，既可以隔绝外界的粉尘、轻微溅水对内部触点的影响，插片式的接线端也适配常规的快插接线端子，不需要焊接就能完成接线，在批量设备装配的时候能大幅减少接线的工时。长杠杆柄采用薄金属片冲压成型，根部和本体的触发机构做铆接固定，杠杆柄的平直度有严格的公差要求，避免因为柄身翘曲导致触发位置偏差、触发力不一致的问题。

　　在实际选型和安装的时候，首先要明确安装边界：开关本体的固定孔位在塑壳底部，两个固定孔的中心距有标准的尺寸规范，安装时需要预留出杠杆柄的摆动空间，杠杆柄的全行程摆动角度通常在5到8度之间，安装时不能在柄身的摆动路径上设置遮挡结构，否则会导致开关无法正常触发、甚至压坏内部的簧片结构。接线端的插片宽度为标准的6.3mm规格，适配行业通用的母端快插端子，接线完成后要注意导线的弯曲半径不能过小，避免长期震动导致导线从端子处脱落。

　　触发特性上，这类开关的触发力非常小，通常只需要很小的按压力作用在杠杆柄末端，就能带动内部的瞬动簧片完成触点切换，动作响应时间在毫秒级，不会因为触发过程的慢动作导致触点拉弧烧蚀，这也是这类微动元件能长期稳定工作的核心设计点。内部的触点通常采用银合金材质，既保证了导通时的低接触电阻，也能承受一定的浪涌电流，适配小功率的控制回路通断需求，不建议直接用这类开关驱动大功率负载，通常是作为控制信号的触发元件，配合继电器、接触器完成大功率回路的控制。

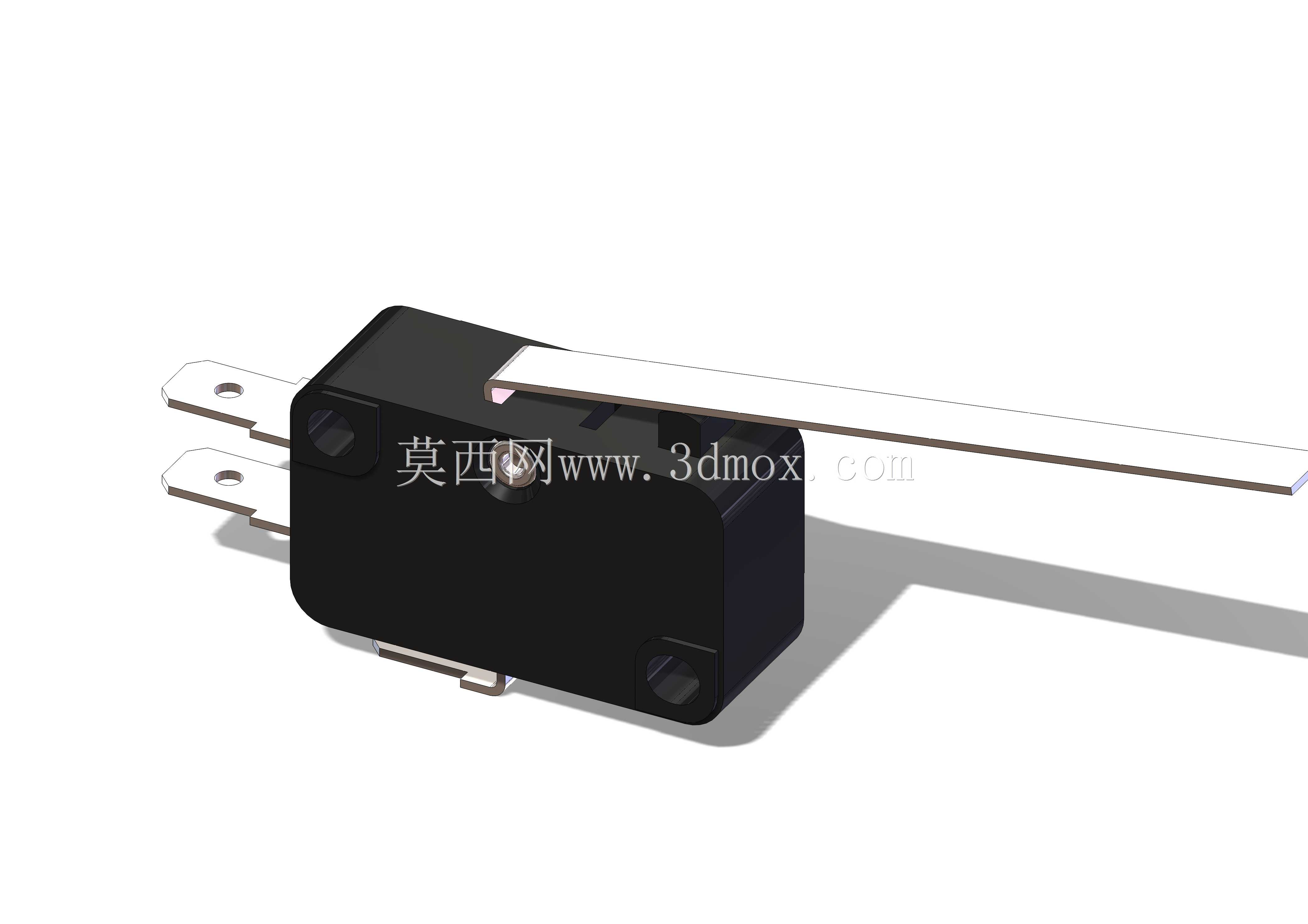

　　在三维建模过程中，需要重点还原几个关键的配合尺寸：首先是杠杆柄的长度和安装后的伸出高度，这直接决定了触发点的位置；其次是接线插片的厚度、宽度和中心距，这部分尺寸如果出现偏差，会导致实际装配时快插端子无法正常插接；还有本体的固定孔位尺寸和孔距，这部分是安装定位的核心基准，建模时需要按照行业通用的安装规范做尺寸校验，避免出现安装干涉的问题。另外，杠杆柄的摆动角度范围也需要在模型里做运动仿真验证，确认在全行程摆动过程中，柄身不会和塑壳本体、周边安装结构发生剐蹭，触发到动作位置时内部的触点机构能顺利完成瞬动切换，不会出现卡滞的情况。

　　在不同的应用场景里，这类长柄微动开关的安装方式也有区别：如果是用在设备外壳的门盖检测上，通常会把开关本体固定在门框的侧边，杠杆柄正对门盖的压合位置，门盖关闭时刚好压下杠杆柄，触发回路给出门盖闭合的信号；如果是用在流水线的工件到位检测，会把开关安装在输送线的侧边支架上，杠杆柄伸出到输送面上方，工件经过时压下杠杆柄，给出工件到位的信号，触发后续的分拣、加工动作；如果是用在小型设备的行程限位上，会把开关安装在运动部件的行程终点，运动部件走到终点位置时触碰杠杆柄，触发回路切断运动动力，避免设备超程撞坏结构。

　　设计的时候还要考虑使用环境的影响，塑壳的材质通常选用耐温的阻燃PBT材质，在-25到85摄氏度的环境温度范围内都能正常工作，杠杆柄的金属材质做镀锌钝化处理，具备基础的防锈能力，在普通的工业车间、室内家电环境下长期使用不会出现锈蚀问题。如果是用在有油污、高湿度的特殊场景，还需要在塑壳的接缝处做密封处理，提升防护等级，但常规场景下的标准结构已经能满足绝大多数的使用需求。
