1.25寸BSP螺纹三通式排放旋塞阀结构

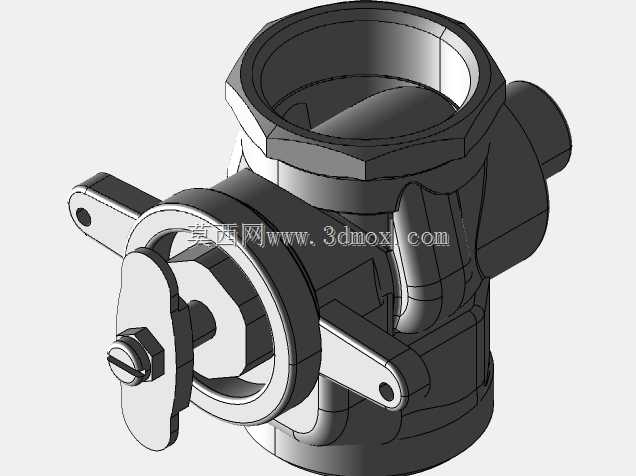

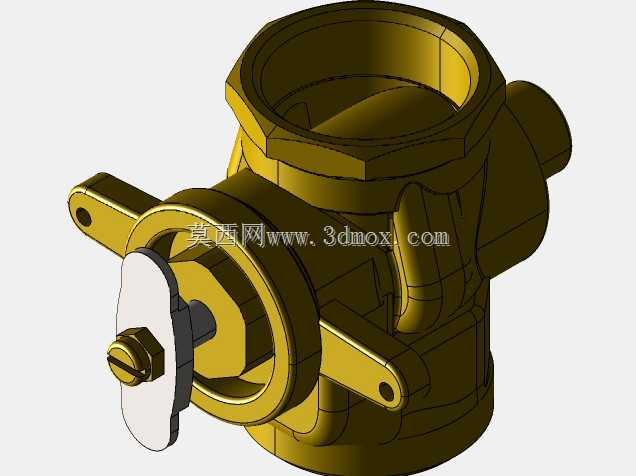

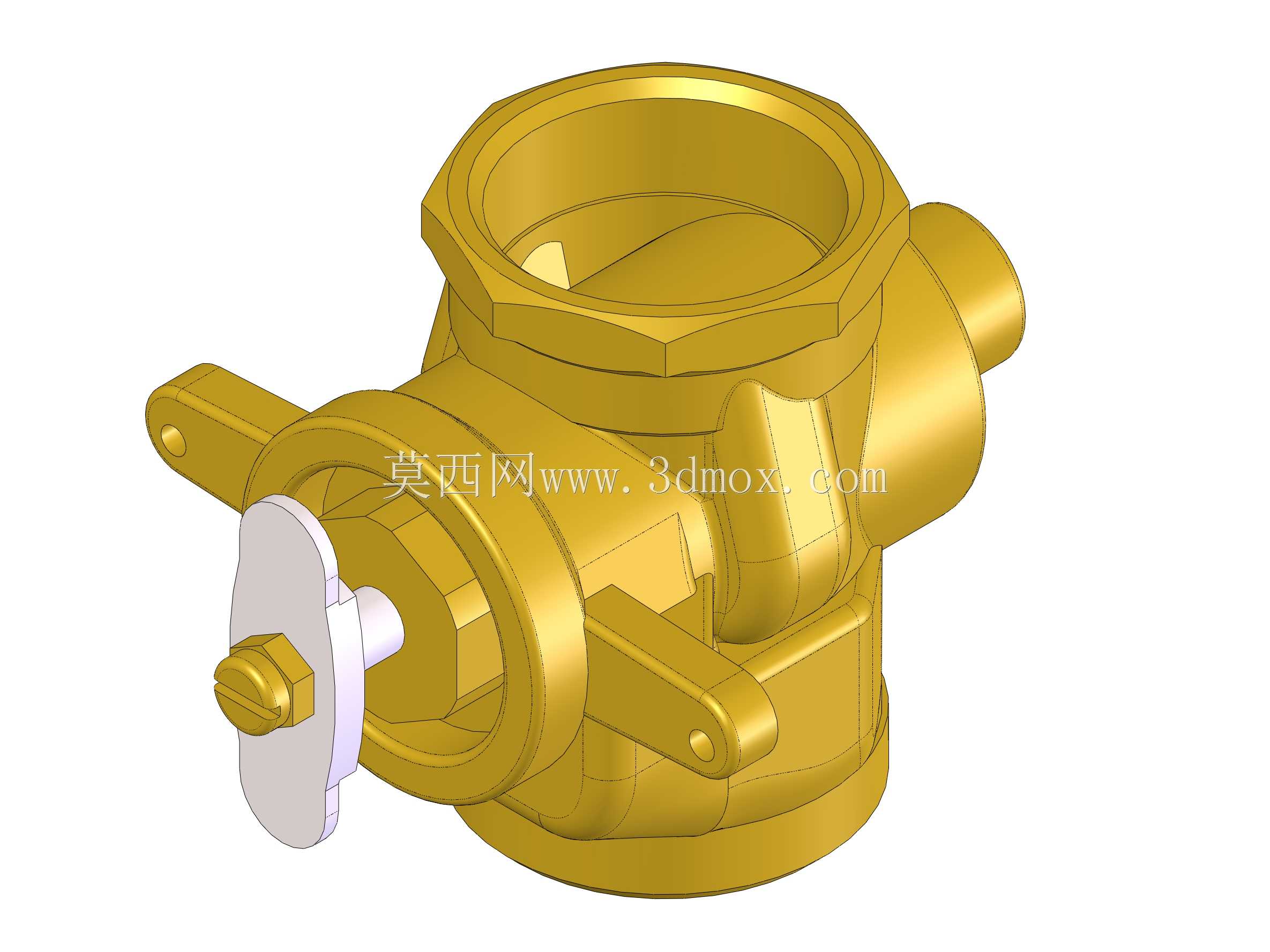

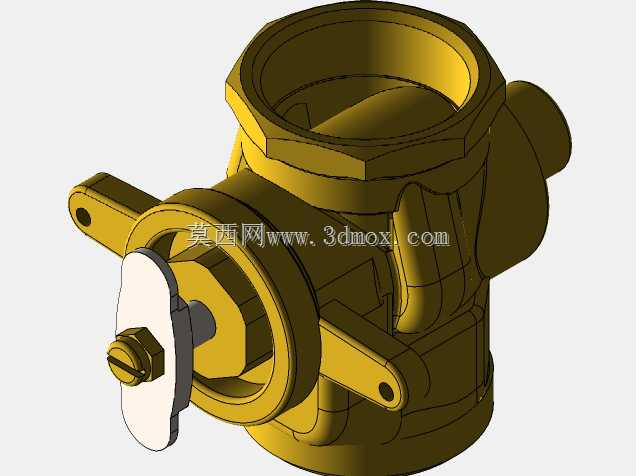

　　做市政供水管网、消防喷淋系统或者小型工业流体管路改造的工程师，大概率都接触过这类带BSP管螺纹的排放阀，它的核心定位是管路系统的支路泄放、介质分流与应急排空节点，不像主路截断阀需要承担全通径大流量的长期通断任务，这类阀更侧重小通径工况下的操作便捷性与密封可靠性。从结构上看，这款阀采用三通式腔体设计，主体为锻造铜质基材，抗锈蚀能力适配水、低压非腐蚀性气体等常见民用与通用工业介质，顶部的内螺纹接口为1.1/4英寸BSP直管螺纹，匹配同规格的镀锌钢管、铜质管路的外螺纹接头，安装时只需在螺纹段缠绕合适厚度的聚四氟乙烯密封带，按照标准扭矩旋紧即可，无需额外焊接或法兰配对，大幅降低现场施工的复杂度。

　　阀体侧面的两个带安装孔的支耳是现场固定的核心结构，安装时可以通过U型卡箍或者螺栓穿过支耳孔，将阀体固定在邻近的管路支架或者墙面基座上，避免阀体重力长期作用在连接螺纹上造成螺纹变形、密封失效，这部分结构在建模时特意做了圆角过渡处理，消除支耳与阀体连接处的应力集中点，即使在长期受振动的管路场景下，也不会出现支耳断裂的问题。前端的手动操作机构采用带定位凸台的旋塞结构，手柄转动90度即可实现通路的切换，相比多圈旋转的闸阀、截止阀，操作行程更短，应急排空时可以快速开启，手柄上的白色限位片与阀体上的定位挡块配合，能精准限制阀芯的转动角度，避免操作过位导致的密封面错位，也能让现场操作人员直观判断当前阀芯的通路状态，不用额外加装阀位指示器。

　　建模过程中，腔体内部的流道做了圆弧过渡处理，没有直角突变结构，能减少介质流经时的局部阻力损失，也避免杂质在直角处沉积造成的堵塞，阀芯与阀体的配合面采用锥面密封结构，加工时保证配合面的粗糙度达到Ra1.6以下，装配后依靠铜质材料的微量形变实现线密封，低压工况下无需额外加装密封垫就能达到零泄漏要求。侧面的小口径接口是旁路泄放口，当主路需要排空时，转动阀芯将主路与泄放口连通，就能将管路内残留的介质导出，避免冬季管路冻裂或者检修时介质喷溅的问题。

　　从安装边界来看，这款阀的整体外轮廓尺寸适配1.25寸管路的安装间距，顶部接口的中心到阀体底部的高度、操作手柄的最大转动半径都做了优化，在狭窄的管道井、设备夹层内安装时，不会出现手柄转动被周边管线或墙体阻挡的问题，阀体的六角结构也预留了扳手夹持位，安装时可以用标准管钳或者活动扳手夹持阀体受力，不会因为夹持操作导致阀体变形。这类阀常见的应用场景包括建筑消防系统的末端泄放、生活供水系统的支路排污、小型空压机站的冷凝水排放、暖通空调系统的管路排气，相比塑料材质的排放阀，铜质结构的抗老化、抗冲击性能更好，使用寿命可以达到普通塑料阀的3倍以上，即使在室外露天安装的场景下，也能耐受紫外线、温度变化带来的材质老化问题。

　　在结构设计阶段，特意将阀芯的密封锥度设置为1:7，这个锥度既可以保证密封面的贴合压力足够，又不会因为锥度过大导致操作力矩过高，手动操作时不需要借助额外的加力杆，徒手就能完成阀芯的转动切换，同时也方便后期的维护检修，需要清理阀芯杂质时，只需拆下前端的压盖螺母，就能将阀芯从阀体内抽出，清理完成后涂少量润滑脂装回即可，不需要整体更换阀体，大幅降低后期的运维成本。阀体上的所有棱边都做了倒钝处理，没有尖锐的加工毛刺，安装操作时不会划伤施工人员的手部，也避免应力集中导致的阀体开裂风险，整体壁厚按照1.6MPa的公称压力设计，能满足绝大多数民用与低压工业管路的压力等级要求，打压测试时可以承受2.4MPa的短时超压，不会出现阀体开裂、密封泄漏的问题。
