120规格聚氨酯万向脚轮结构设计

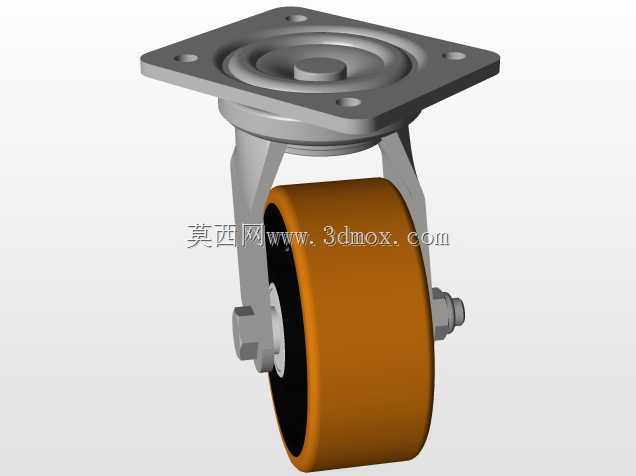

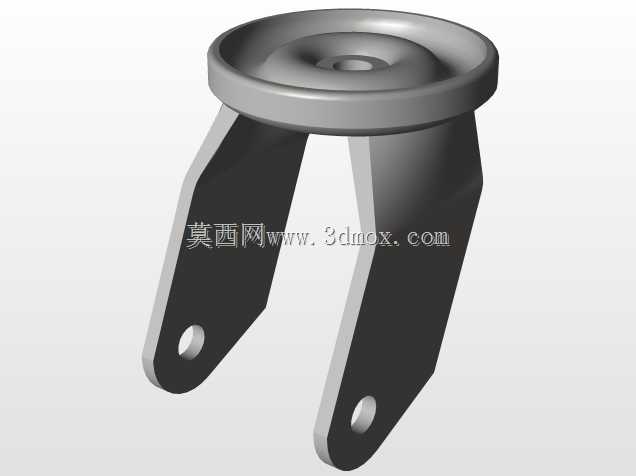

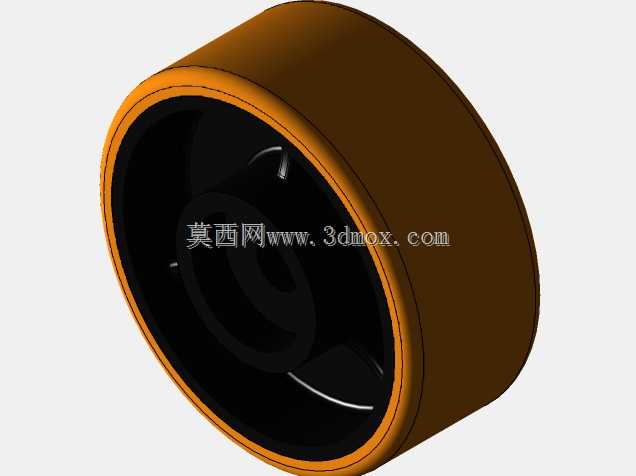

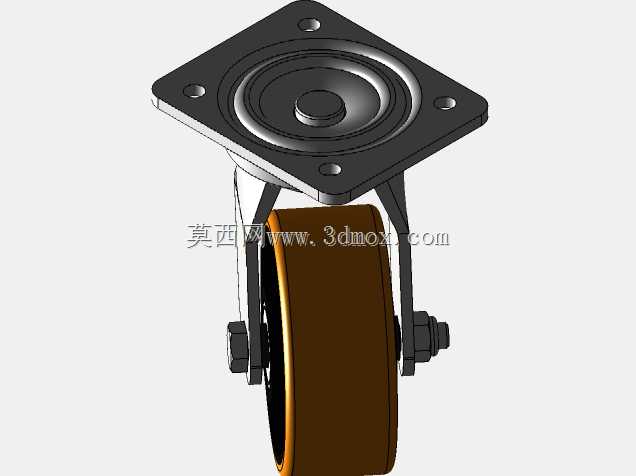

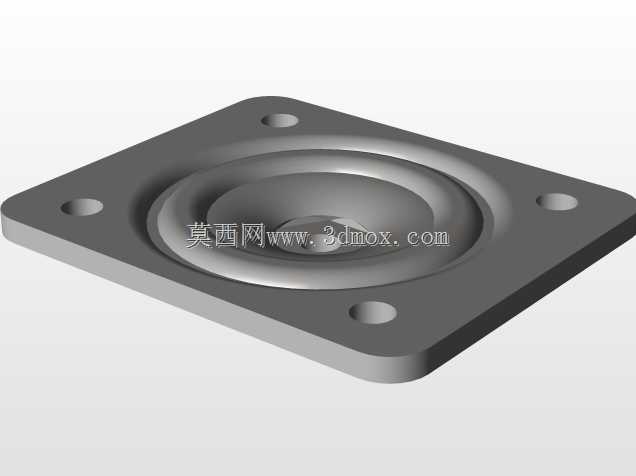

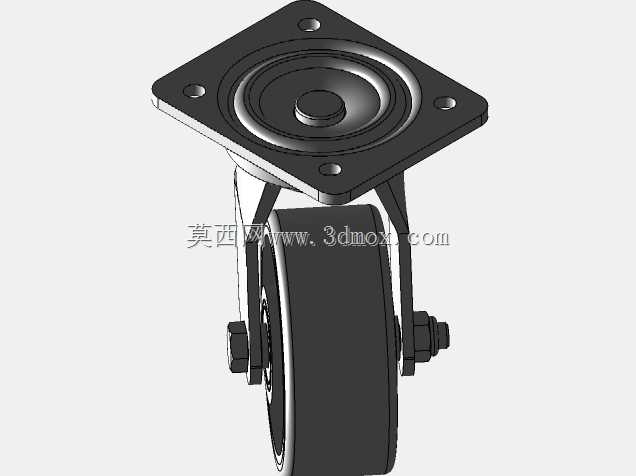

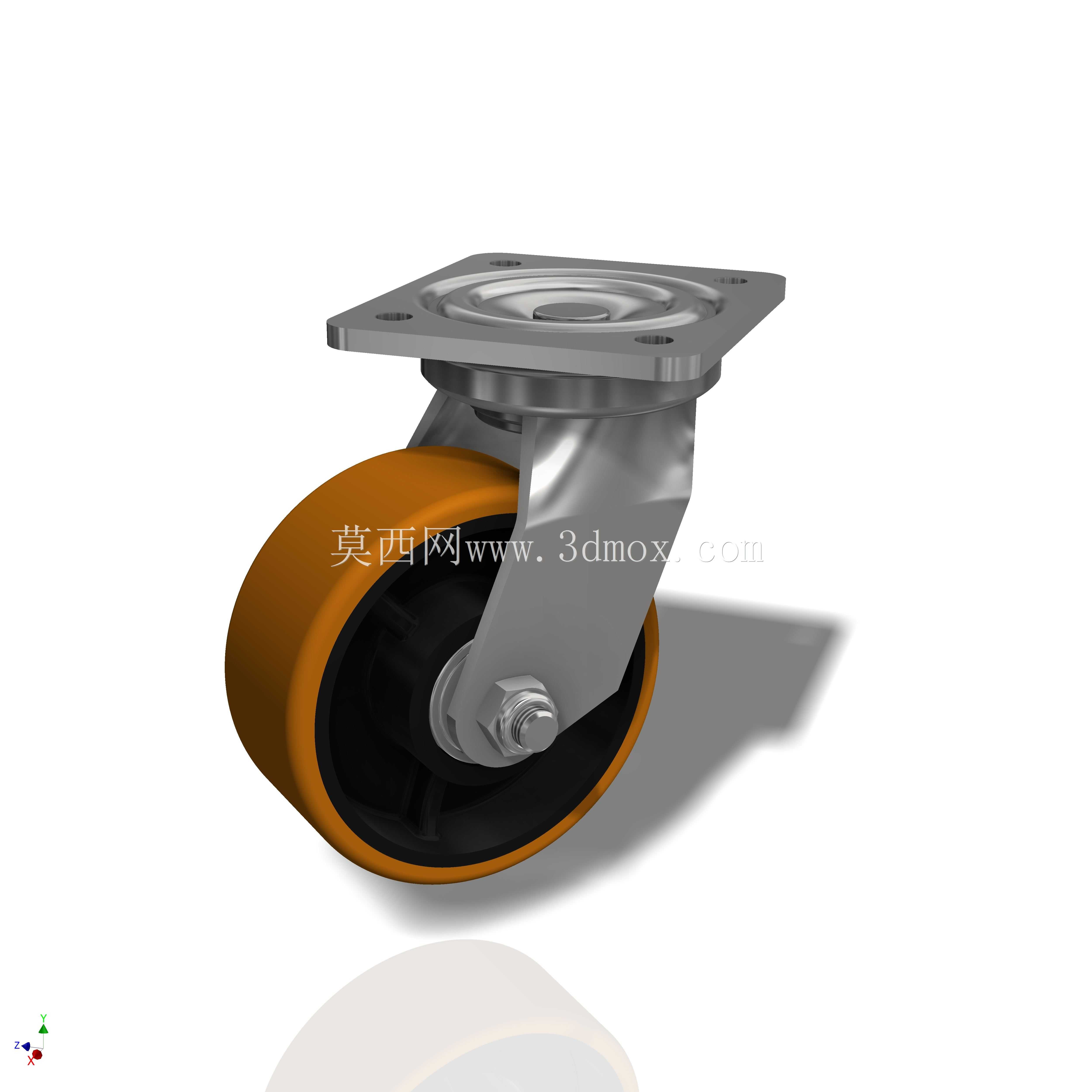

这款万向脚轮主要面向工业场景下的设备移动需求设计，可广泛应用于车间周转推车、轻型自动化设备机架、仓储货架、工业操作台、商用移动柜体等需要频繁移位或调整摆放位置的载体上，能够在环氧地坪、水泥地面、硬质瓷砖地面等常见工业及商用地面场景下稳定使用，兼顾移动顺滑度与承重可靠性。从功能特性来看，这款脚轮采用万向回转结构设计，顶部方形安装板与支架间通过回转支承结构连接，可实现360度水平方向自由旋转，在设备转向、移位过程中无需额外调整轮体角度，即可灵活完成直行、转向、横移等多方向移动动作，大幅降低设备移位时的操作阻力。轮体部分采用聚氨酯材质外层搭配高强度内芯结构，聚氨酯外层具备良好的耐磨性能与抗冲击韧性，滚动过程中噪音低、不易损伤地面，同时具备一定的防滑性能，在带轻微坡度的地面上也能保持稳定的制动前附着力；金属支架采用冲压成型工艺制作，整体结构强度充足，可承受额定范围内的垂直载荷，轮体与支架间通过带锁紧结构的螺栓轴连接，长期滚动使用下不易出现松脱、晃量过大的问题。在设计思路上，这款脚轮优先平衡了承重能力、转动灵活性与安装通用性，顶部方形安装板采用行业通用的安装孔位布局，适配多数标准工业设备的底部安装位，无需额外定制转接板即可完成装配；支架的弯折弧度经过力学优化，在承受垂直载荷时可将应力均匀分散到支架整体结构上，避免局部应力集中导致的支架变形、断裂问题；轮体的弧度设计也充分考虑了滚动过程中的接触面积，既保证足够的接地面积降低单位面积压强，又避免接触面积过大导致转向阻力升高。从安装边界尺寸来看，这款脚轮的轮体直径为120mm，轮体宽度为50mm，顶部方形安装板的孔位中心距为85mm×72mm，安装孔适配M10规格的固定螺栓，整体安装后高度适配多数常规工业设备的底部离地间隙要求，安装时只需在设备底部对应位置预留匹配的安装平面，按照孔位位置加工对应尺寸的安装孔，即可通过螺栓完成牢固固定，装配流程简单便捷，后期维护更换时也可快速完成拆装替换。
