啤酒瓶装箱机五工位抓取头部工装

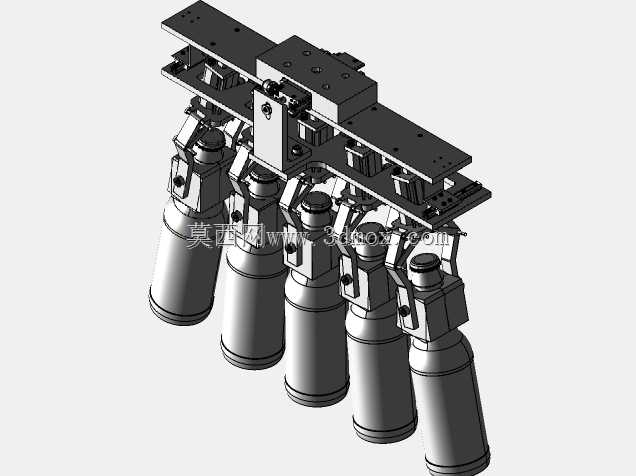

该结构为啤酒瓶装生产线后端装箱工序的核心执行抓取组件，主要应用于啤酒灌装完成后的整线包装环节，适配高速瓶装饮品生产的装箱作业需求，可完成单次五瓶啤酒的同步拾取、转移与装箱放置动作，衔接上游理瓶、输瓶线与下游纸箱成型、封箱工位，是瓶装饮品二次包装环节中直接接触产品的核心执行部件。

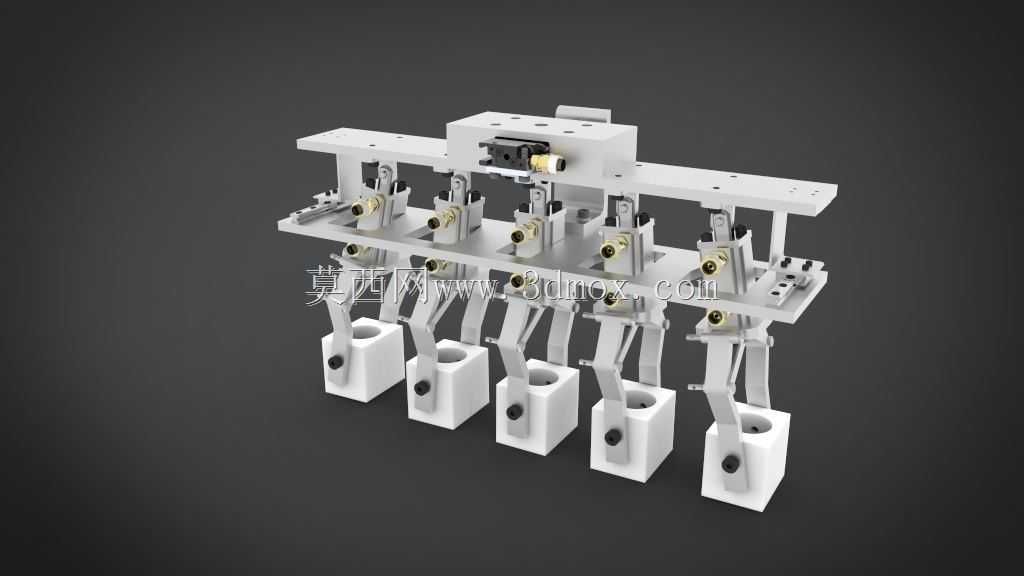

该组件采用多工位并行夹持设计，单组作业循环即可完成五个标准啤酒瓶的同步抓取，相比单瓶抓取结构可大幅提升装箱节拍，适配中高速啤酒生产线的产能需求。头部设置的可调式导板结构，可根据生产现场的瓶型规格、输送线定位误差调整钳口倾斜角度，在抓取前对位置存在小幅偏差的瓶体进行导正，同时可根据装箱工位的位置要求调整瓶体分离间距，确保瓶体精准落入纸箱对应槽位，避免瓶身磕碰、卡滞或装箱错位问题。

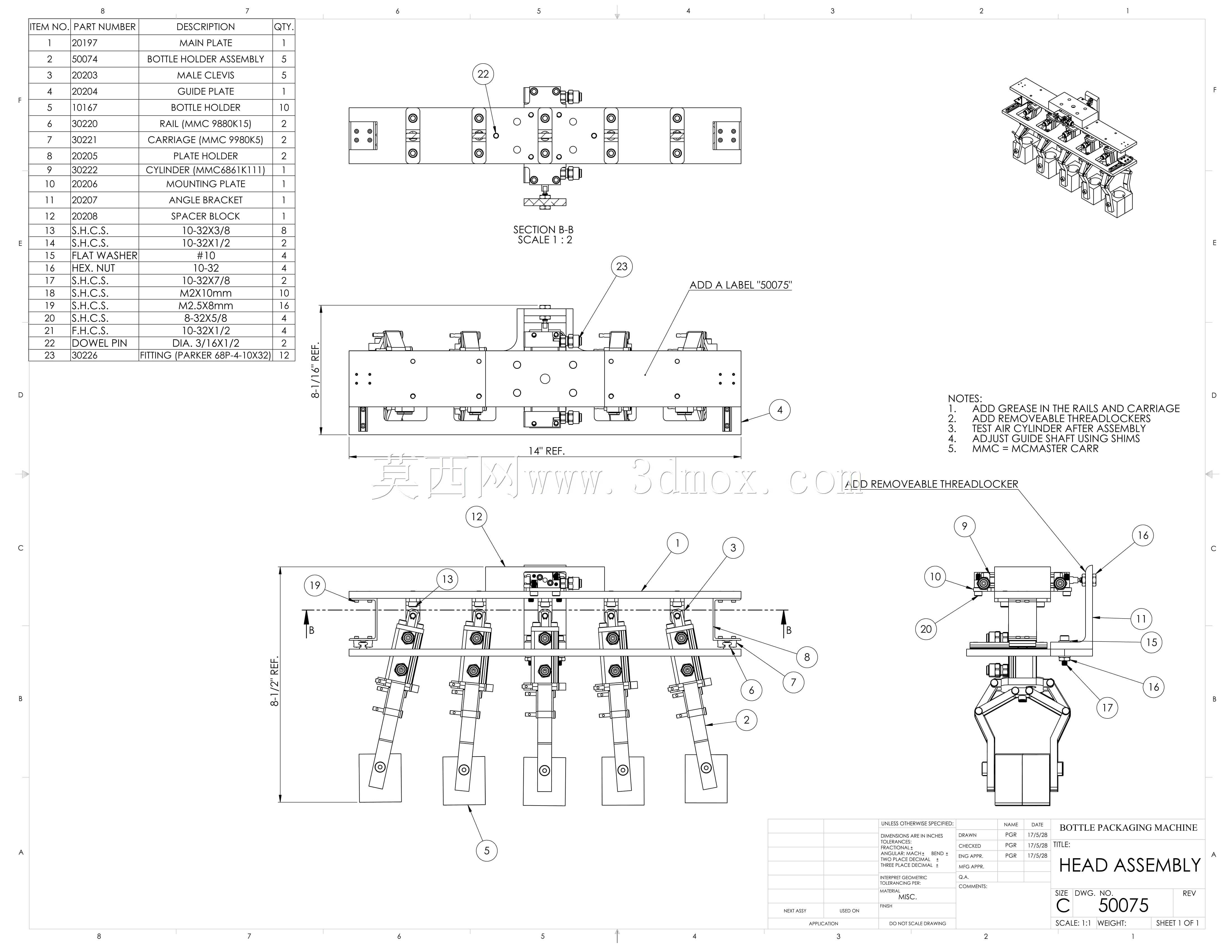

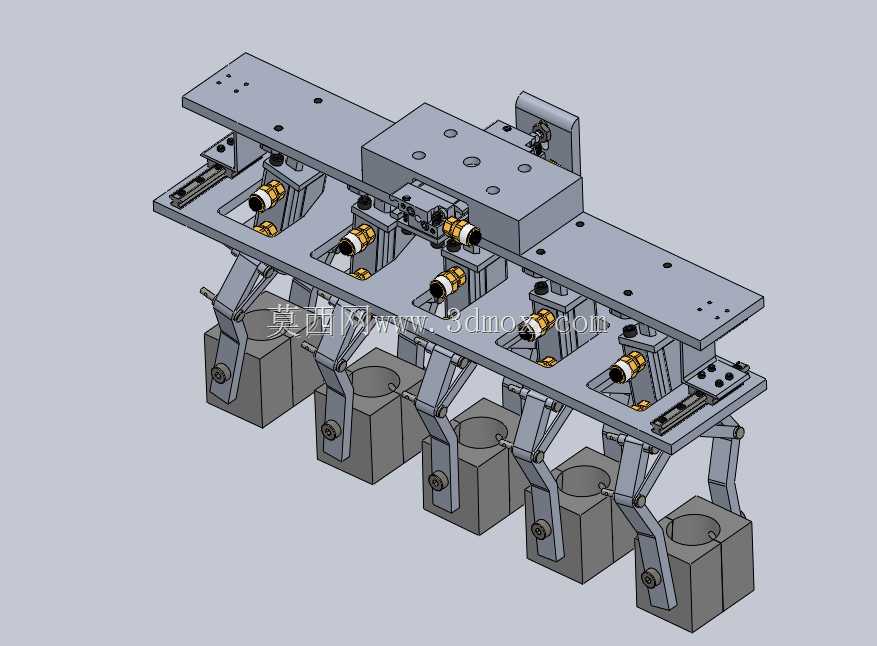

夹持执行端采用连杆式同步夹爪结构，夹爪内侧适配啤酒瓶瓶身的圆柱轮廓，夹持力分布均匀，可避免刚性夹持导致的瓶身玻璃破损、标签刮花问题；夹爪开合动作通过气动驱动实现，响应速度快，动作行程适配标准啤酒瓶的瓶身直径范围，同时预留了一定的调节余量，可兼容相近规格的圆柱瓶装产品。整体安装面设置于组件顶部的安装板上，安装板预留了标准间距的安装孔位，可直接对接装箱机的升降移位机械臂末端，安装边界规整，无需额外设计转接法兰即可完成装配，适配主流装箱设备的末端安装接口尺寸。

设计过程中充分考虑了瓶装包装作业的工况需求，整体结构采用模块化布局，各夹爪单元独立装配，单个夹爪出现磨损或故障时可单独拆卸更换，无需拆解整个组件，大幅降低了生产线的维护停机时间；结构整体布局紧凑，在满足五瓶并行抓取的行程需求下，尽可能压缩了横向占用空间，可适配多规格纸箱的装箱尺寸要求，同时组件的运动部件均做了限位防护设计，避免高速作业过程中出现部件脱出、动作干涉问题，保障长时间连续生产的运行稳定性。
