常用接口安装开孔定位草图合集

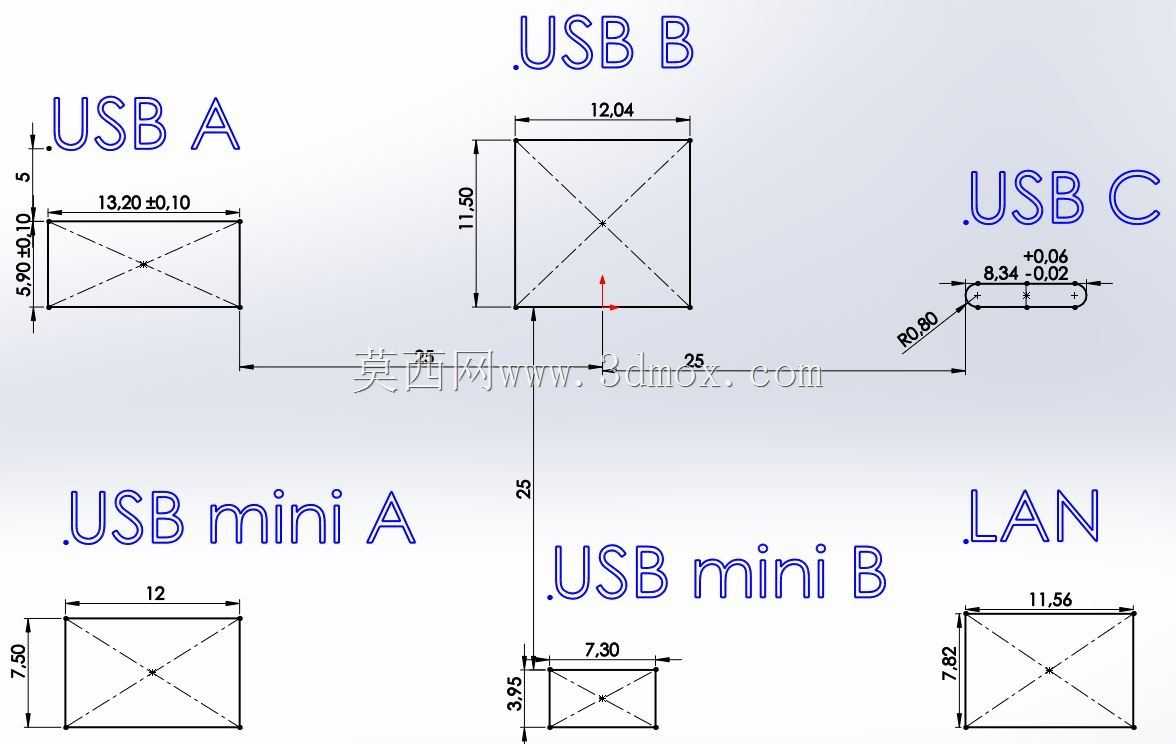

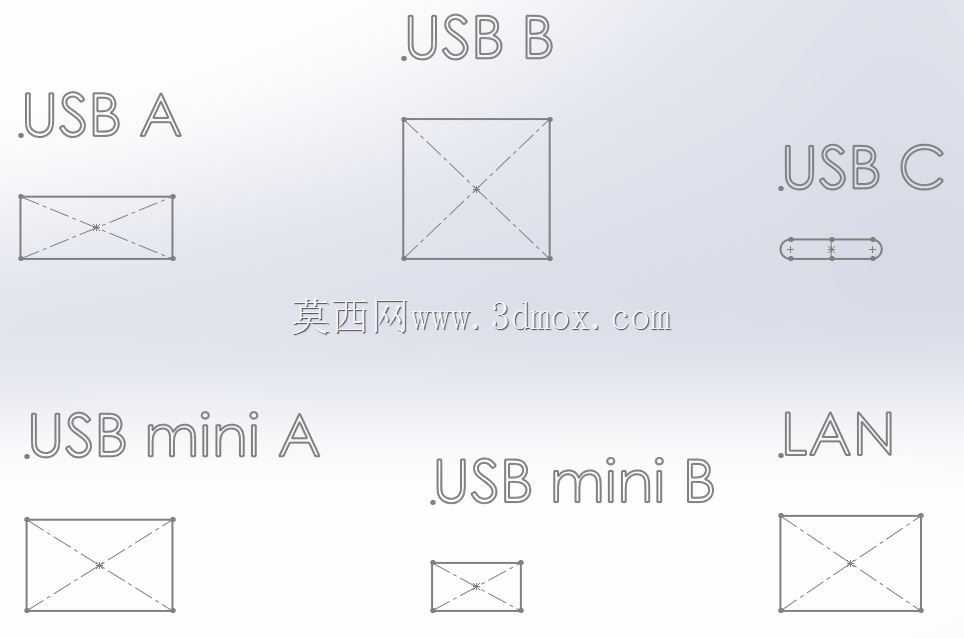

在各类电子设备、工业控制机柜、通讯终端、桌面外设的结构设计环节中，接口开孔的尺寸精度直接决定了外接插头能否顺利插拔、装配后是否存在缝隙松动、长期使用会不会出现接口偏移松脱的问题，是结构设计里看似细碎却直接影响产品装配体验与成品质感的关键环节。很多结构工程师在做面板开孔设计时，往往需要反复查阅不同接口的官方规范文档，逐一核对开孔的长宽尺寸、公差范围、定位基准，稍有偏差就会导致后期模具修改、钣金返工，拖慢整体项目进度。这套草图覆盖了当前消费电子与工业设备领域最常用的几类接口安装开孔尺寸，包含USB A型、USB B型、USB C型、USB mini A型、USB mini B型以及RJ45 LAN网口的标准开孔轮廓与公差标注，所有尺寸均取自对应接口的官方规范文档，可直接用于各类零件的面板开孔定位。从实际应用场景来看，这类开孔草图可直接用于钣金机柜面板开孔、塑料外壳注塑模具的孔位设计、桌面扩展坞的接口排布定位、工控设备的前面板接口预留等场景，工程师无需再反复跨平台查阅不同接口的规范文档，直接将对应草图复制到零件设计环境中，就能快速完成孔位的轮廓绘制与定位。从设计思路上，这套草图将每类接口的开孔单独做了轮廓约束，标注了清晰的外形尺寸与公差范围，比如USB A型开孔宽度13.20mm、高度5.90mm并标注了±0.10的装配公差，USB B型开孔宽度12.04mm、高度11.50mm，USB C型开孔宽度8.34mm并标注了+0.06/-0.02的精密公差，同时标注了相邻接口之间的最小安全间距，避免多个接口排布时出现插头干涉、插拔空间不足的问题。在安装边界的考量上，草图明确了每个开孔的中心定位基准，工程师在排布多接口面板时，可以直接以草图的中心标记作为定位参考，快速对齐面板的安装基准，同时预留足够的插拔操作空间，避免接口距离外壳边缘过近导致插头无法完全插入。对于需要做面板沉台设计的场景，也可以基于这套草图的外轮廓向外偏移合适的壁厚余量，快速完成沉台的轮廓绘制，大幅减少重复核对尺寸、反复绘制轮廓的重复劳动，提升结构设计的效率与开孔尺寸的准确率，避免因尺寸偏差导致的装配问题。
