可调式重型搭扣锁紧连接结构设计

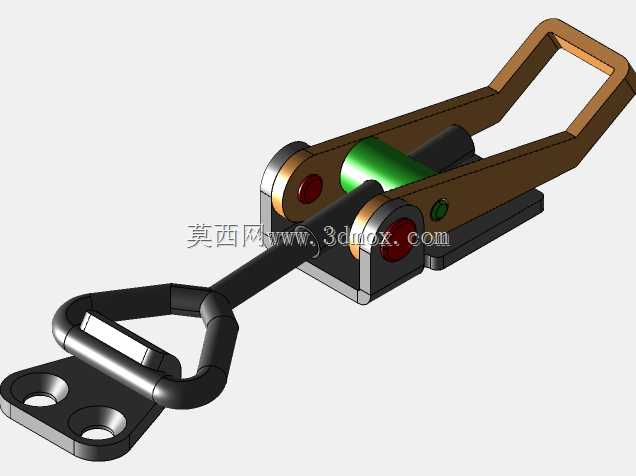

这款可调搭扣锁紧结构，是工业领域应用十分广泛的快开式连接锁紧部件，常见于工业箱体舱门、设备检修盖板、物流周转工装、特种车辆侧舱、农用机械护罩、户外机柜等需要频繁开合且要求锁紧可靠的场景，相比传统螺栓紧固方式，它无需额外工具即可完成开合操作，能大幅降低日常检修、物料存取的操作耗时，同时具备一定的张紧调节余量，可适配长期使用后出现的密封件压缩、连接件磨损带来的间隙变化，始终保持稳定的锁紧力，避免设备运行过程中因振动出现松脱、异响甚至盖板脱落的安全隐患。从功能设计来看，该结构采用杠杆肘节的力学原理，通过手柄扳动过程中的过死点锁紧特性，将操作力放大转化为锁钩与锁座之间的张紧拉力，锁紧状态下可形成稳定的力学自锁，即便承受持续的振动、冲击载荷也不会意外解锁；扳动手柄解锁时仅需施加较小的操作力即可越过死点，快速释放锁体拉力，完成开合动作。结构上分为固定底座、活动扳架、连接拉杆、锁钩座几个核心部分，固定底座通过两个安装孔固定在舱门或盖板的基体侧，锁钩座对应安装在门框或架体侧，拉杆两端分别连接扳架与锁钩，通过调整拉杆的旋合长度即可改变锁紧后的张紧行程，适配不同厚度的密封胶条、不同安装间隙的装配场景，调节范围可覆盖常规工业场景下3-8mm的装配误差补偿需求。外形设计上，扳架采用框型镂空结构，既保证了扳动操作时的握持空间，又通过结构优化降低了整体重量，同时避免了实心结构易积灰、积液的问题，适配户外、多粉尘的复杂工况；所有铰接位置都采用销轴加衬套的连接形式，转动顺滑无卡滞，长期反复开合也不会出现铰接点松旷的问题；锁钩采用三角环结构，与锁座的挂接接触面做了圆弧过渡，锁紧过程中不会出现卡滞、刮擦的问题，挂接到位后接触面受力均匀，不会出现局部应力集中导致的部件变形。安装边界方面，固定底座的两个安装孔采用对称布局，孔距适配常规工业五金的安装尺寸，可直接替换同规格的普通搭扣产品，无需对原有安装基体做额外打孔改造；锁体处于完全锁紧状态时，整体外轮廓无尖锐外凸结构，不会对周边操作人员造成剐蹭风险，扳动开启后的活动行程范围内无结构干涉，可实现180度以上的开合角度，完全开启后不会遮挡舱门开口，方便内部设备的检修与物料取放。整体结构没有复杂的异形零件，所有部件都采用常规的钣金冲压、机加工工艺即可生产，制造成本可控，同时结构可靠性高，维护成本极低，仅需定期在铰接点涂抹少量润滑脂即可保证长期顺畅使用，锁紧力可覆盖几十到上百公斤的张紧需求，完全满足绝大多数工业场景下的快开锁紧需求。
