直通式除尘配套气闸结构设计

这款直通式气闸主要应用于工业除尘系统的物料卸料与锁风环节，是旋风除尘器、袋式除尘器等除尘设备的核心配套部件，在粉体加工、粮食储运、建材生产、冶金冶炼等存在粉体物料收集与输送需求的场景中广泛使用。在实际生产运行过程中，气闸安装在除尘器灰斗的下方位置，核心作用有两点：一是实现均匀、连续地排出除尘器内部收集到的粉尘物料，避免灰斗内部积料过多造成设备堵塞，影响除尘系统的正常运行；二是依靠内部转子与壳体之间的密封间隙，在卸料过程中阻断除尘器内部与外部大气的连通，防止外界空气从排灰口倒灌入除尘器内部，破坏除尘器内部的负压工作环境，保证除尘系统的风量、风压参数稳定，避免除尘效率下降。

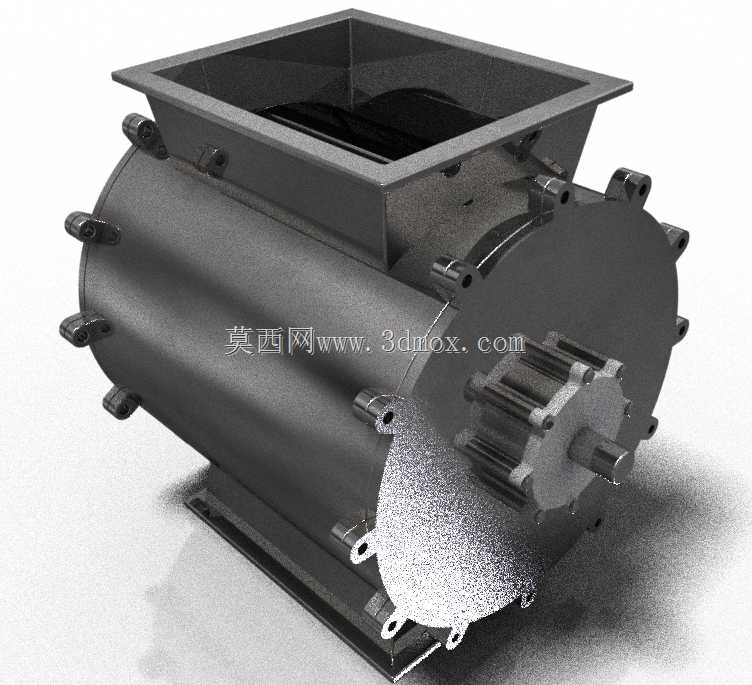

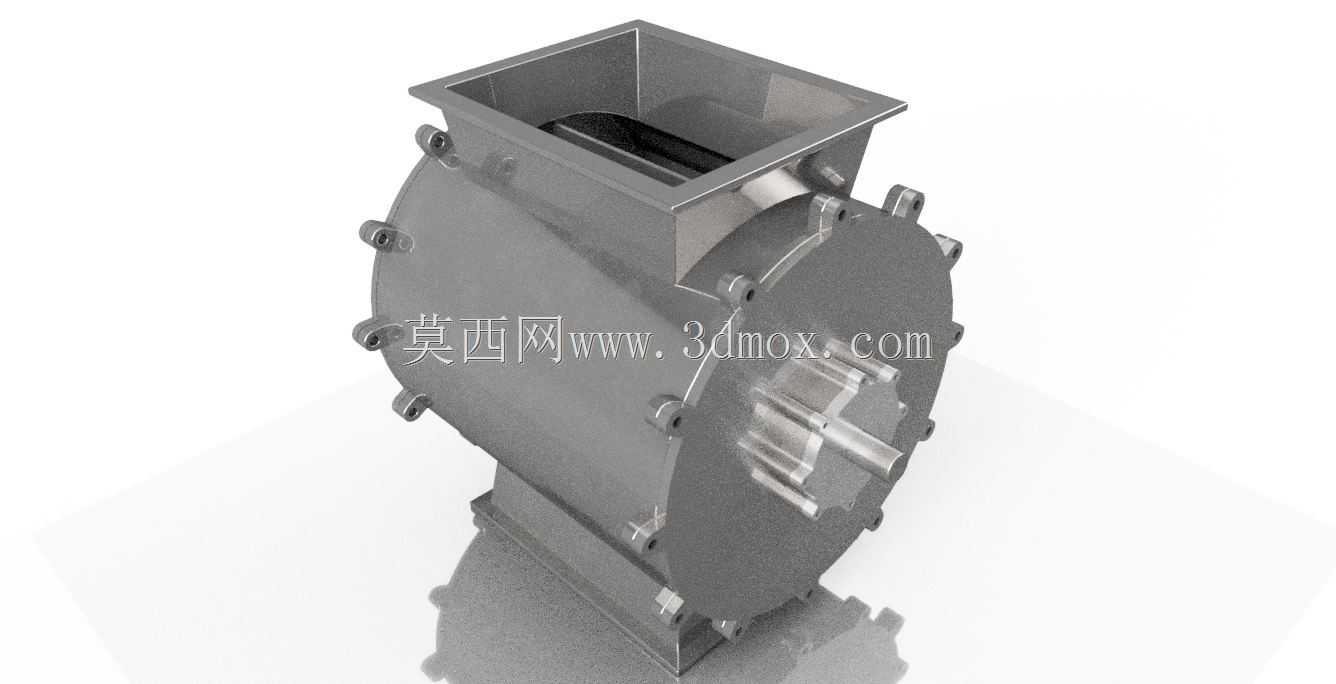

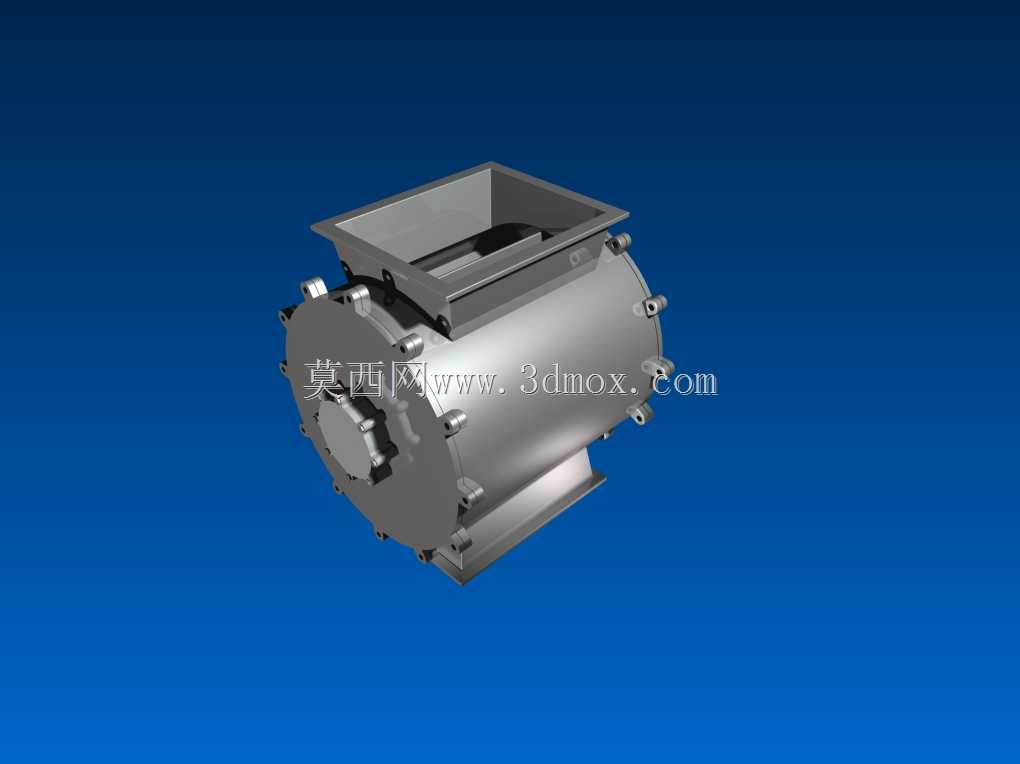

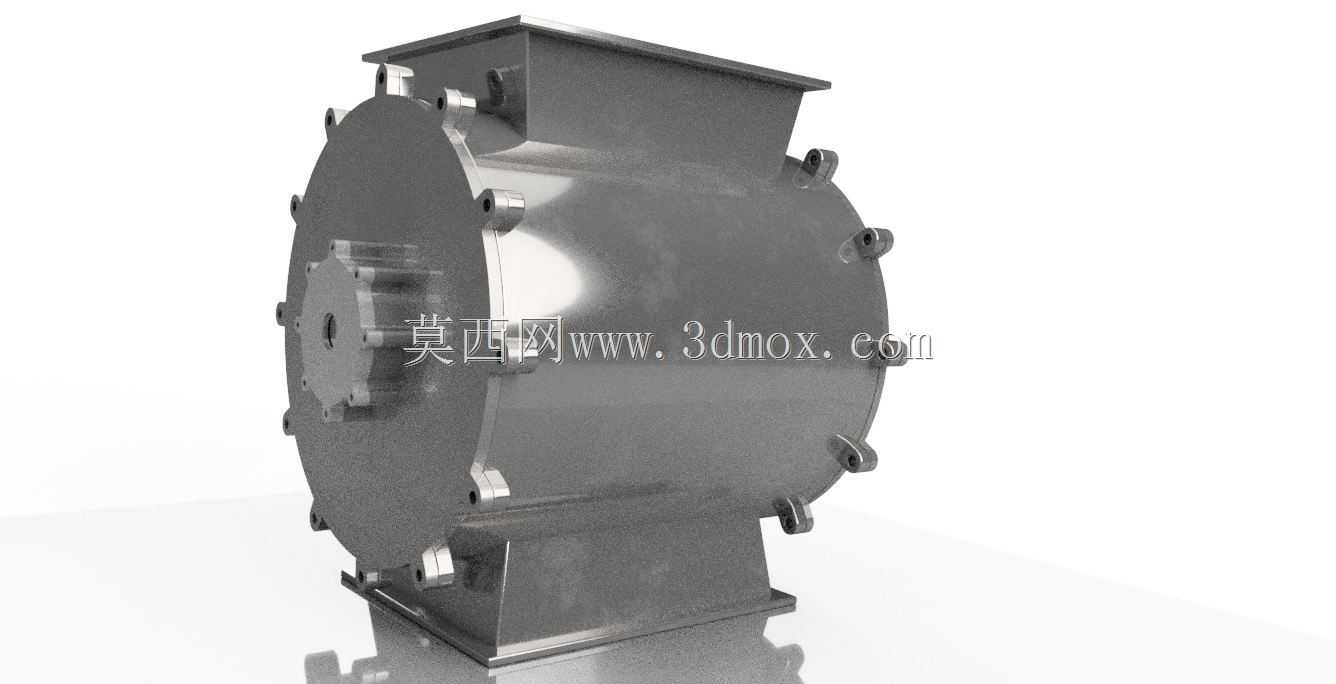

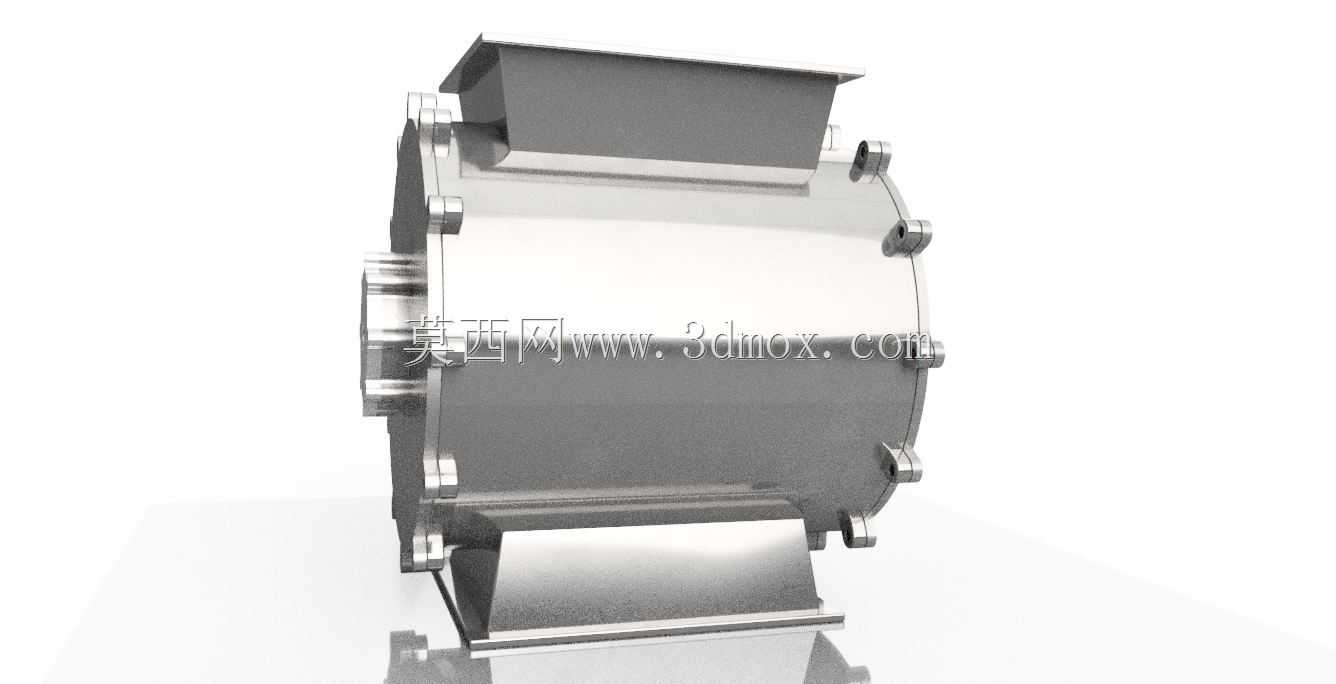

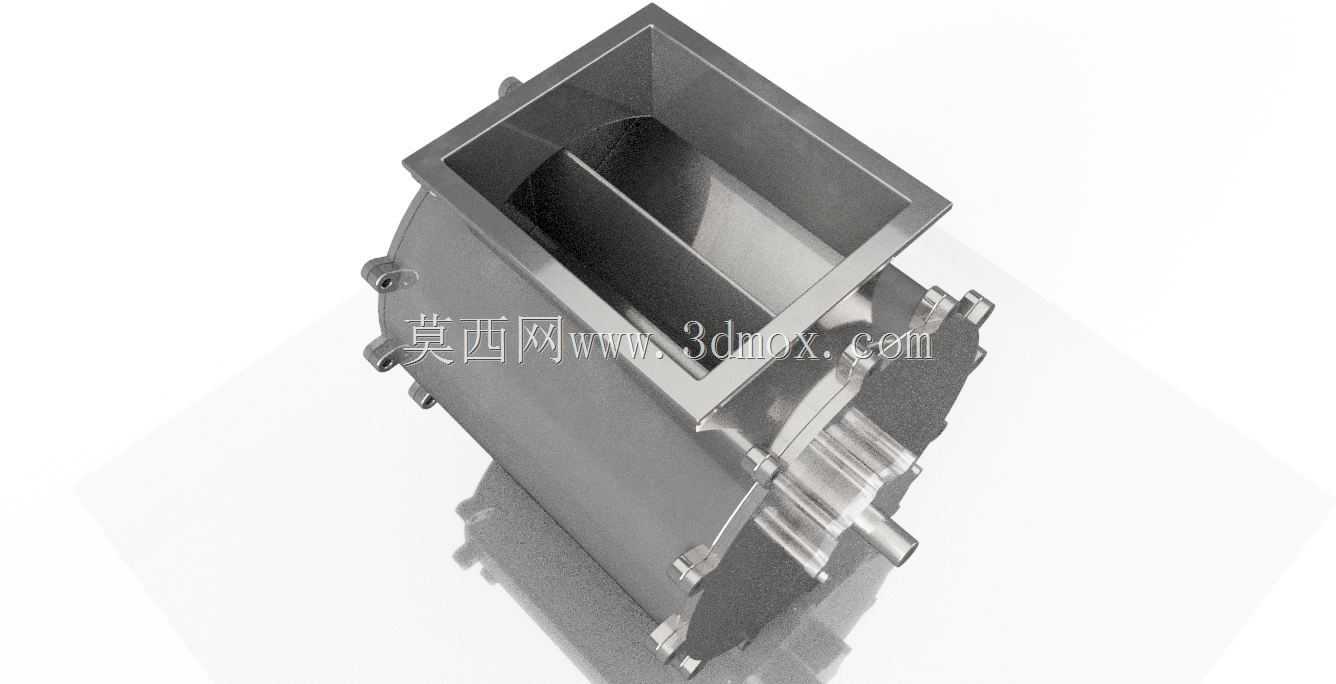

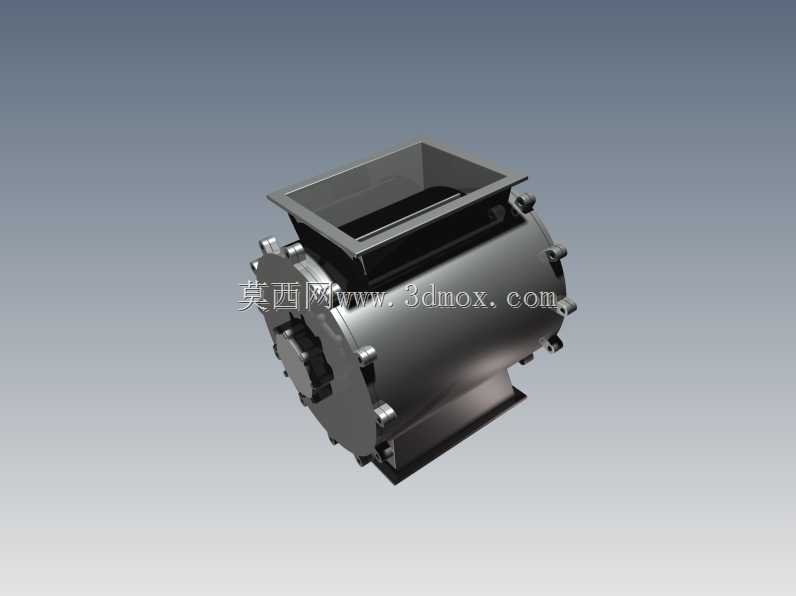

从结构设计来看，这款气闸采用直通式方形进料口设计，进料口尺寸可匹配常规除尘器灰斗的出口规格，安装时可直接通过法兰对接，无需额外制作变径连接结构，能够减少现场安装的施工工作量。设备主体为圆筒形壳体结构，内部设置带多格料槽的转子部件，转子通过两端的轴承座支撑在壳体上，轴端预留了驱动连接位，可根据现场工况匹配减速电机等驱动装置，驱动转子匀速转动，料槽转到上方进料口位置时承接落下的粉尘，随转子转动到下方位置时将粉尘排出，实现连续稳定的卸料作业。壳体两端采用端盖加螺栓紧固的密封结构，日常维护时可拆开端盖检查内部转子的磨损情况，清理卡滞在料槽内的杂物，降低设备运维的难度。

在安装边界方面，设备整体采用立式安装布局，进料口朝上对接灰斗，出料口朝下对接下方的输送设备或者集灰容器，安装时需要预留足够的轴向操作空间，方便后期对轴承、密封件等易损部件进行更换。设备底部设置有安装底座，可通过螺栓固定在安装支架上，保证设备运行过程中的稳定性，减少振动带来的连接松动问题。设计过程中针对粉体物料的流动特性优化了料槽的倾角与容积，避免出现物料粘壁、架桥堵塞的问题，同时尽可能缩小转子叶片与壳体内壁的间隙，在保证转子顺畅转动的前提下提升锁风效果，减少漏风率。需要注意的是，该结构未包含连接紧固件，实际装配时需要根据端盖、法兰的安装孔位匹配对应规格的螺栓、密封垫片等配件，保证连接部位的密封性与结构强度。
