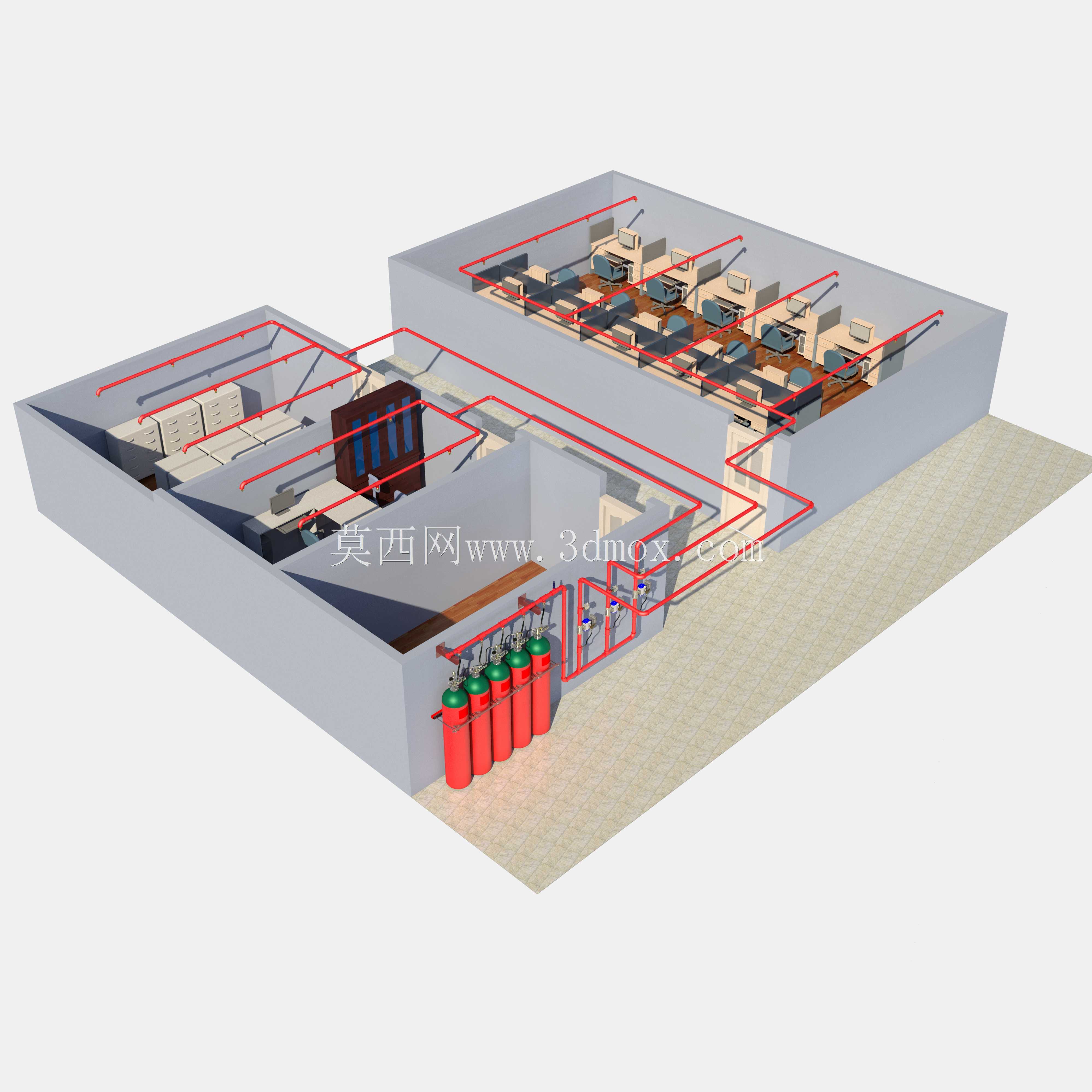

建筑内部惰性气体消防管路布设设计

这套三维设计成果聚焦建筑空间内的惰性气体灭火系统整体布设，主要应用于对水渍损害零容忍的精密设备机房、数据存储间、珍贵档案库房、高端电子生产车间等场景，这类场所一旦发生火情，传统水喷淋灭火会造成远超火灾本身的设备损毁、数据丢失或藏品破坏，惰性气体灭火通过释放降低防护区内氧气浓度至燃烧临界值以下的混合惰性气体实现快速灭火，灭火过程无残留、无腐蚀，不会对防护区内的精密设备、纸质藏品、电子元器件造成二次损害，是高价值防护区域首选的消防解决方案。

从设备实际用途来看，整套系统覆盖防护区域的火情响应、药剂输送、精准喷放全流程，布置在防护区外专用储瓶间的红色高压储瓶组是系统的药剂存储核心，储瓶通过固定支架成排安装，预留出足够的操作检修空间，方便后期日常压力巡检、部件更换与药剂补装。连接储瓶的集流管将各储瓶输出的灭火药剂汇总后，通过按建筑空间走向排布的红色输送管网，将药剂输送到防护区内各个点位的喷放终端，管网沿建筑墙体、吊顶内部的可用空间敷设，避开建筑内的通风管道、强弱电桥架、给排水管线等其他专业管线，同时严格控制管路转弯角度与变径节点，尽可能降低药剂输送过程中的压力损耗，保证火情发生时药剂能在规范要求的极短时间内均匀充满整个防护空间。

设计过程中首先结合防护区的容积、围护结构耐压强度、所需灭火浓度精准计算储瓶的配置数量与单瓶充装量，确保喷放后防护区内的惰性气体浓度既能快速压制火情，又不会让区域内的人员短时间停留产生窒息风险。管网布设阶段充分结合建筑内部的房间分隔、办公家具与设备摆放位置调整走向，让管路尽可能隐蔽布置，不破坏室内空间的整体视觉效果，同时在每个被保护设备的上方对应设置喷放口，保证药剂能精准覆盖起火风险最高的区域。

安装边界层面，储瓶间的地面做了承重校核，满足满装高压储瓶组的承重要求，储瓶组与墙面预留不小于0.8米的检修通道，管网与建筑结构顶面、墙面的固定支架间距符合管路安装规范，避免喷放时管路产生大幅振动移位，所有穿墙体、楼板的管路位置都预留了密封封堵的安装空间，保证防护区喷放后的密闭性满足灭火浓度保持要求，整套设计既满足消防灭火的功能可靠性要求，也兼顾了建筑内部空间的美观性与后期运维的便利性。
