多规格嵌入式LED数显屏外框结构

这类LED显示屏外框是工业数显仪表、小型电子显示终端的核心配套结构件，广泛应用在工业控制柜面板、小型计数设备、温控仪表、计时计数装置、工位参数显示终端等场景中，承担固定显示模组、防护内部电路、适配面板开孔安装、统一设备外观质感的核心作用，是工业电子类显示产品不可或缺的结构组成部分。

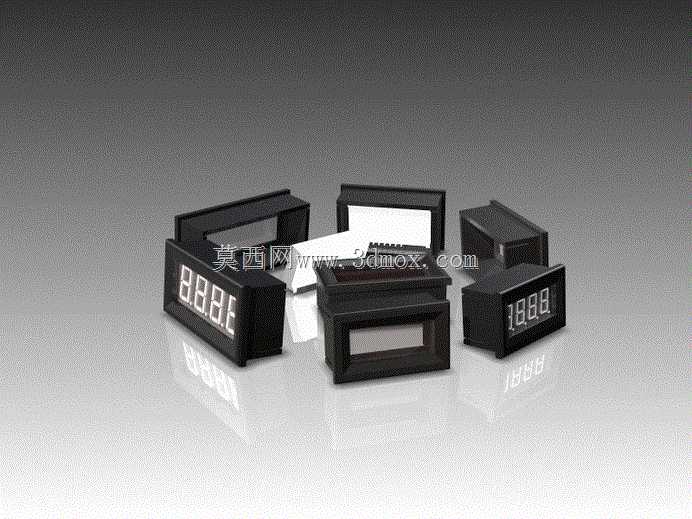

从实际使用场景来看，这类外框需要适配不同尺寸的数码管显示模组与小型LED点阵屏，覆盖工业现场常见的嵌入式安装需求：不管是设备操作面板上的单参数数值显示，还是小型桌面式数显装置的外壳防护，亦或是多联拼装的参数展示屏组，都可以通过对应规格的外框完成快速装配，无需额外定制复杂的壳体结构，大幅降低小型显示类装置的结构开发成本。

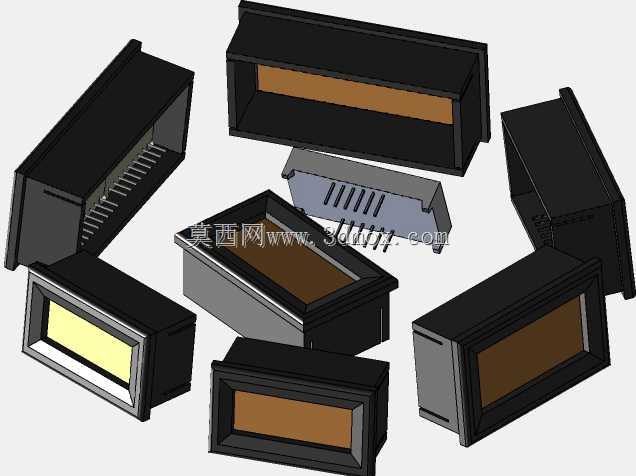

在功能特性设计上，这套外框做了多尺寸的规格划分，分别适配0.36英寸、0.56英寸等不同规格的数码管显示模组，不同尺寸的外框统一了安装卡扣的结构逻辑，既可以单独嵌入单块面板使用，也可以多框并排拼装组成多参数显示阵列。外框的前端做了窄边凸起设计，嵌入面板安装后可以完全遮盖开孔边缘的加工毛刺与缝隙，保证设备外观的整洁度；框体内部预留了显示模组的定位卡槽与电路板固定柱，装配时只需将焊好数码管的电路板对准卡槽推入，拧上固定螺丝即可完成组装，不需要额外打胶或者做复杂的定位调整，装配效率极高。外框的侧壁做了均匀的薄型加强筋，在保证整体结构强度、避免安装受力变形的同时，尽可能压缩框体的壁厚，减少对面板安装空间的占用，适配厚度有限的薄型控制柜面板安装需求。

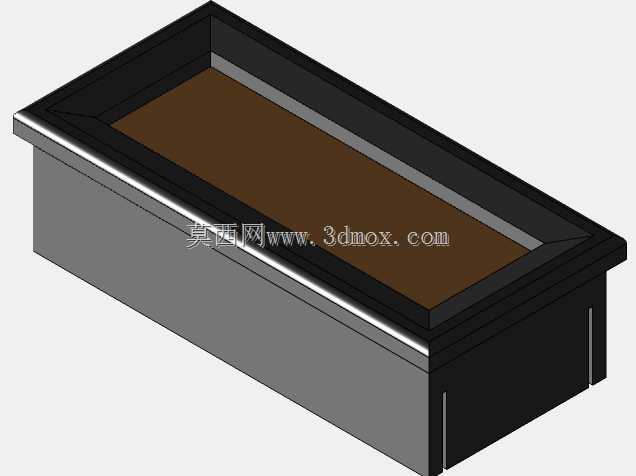

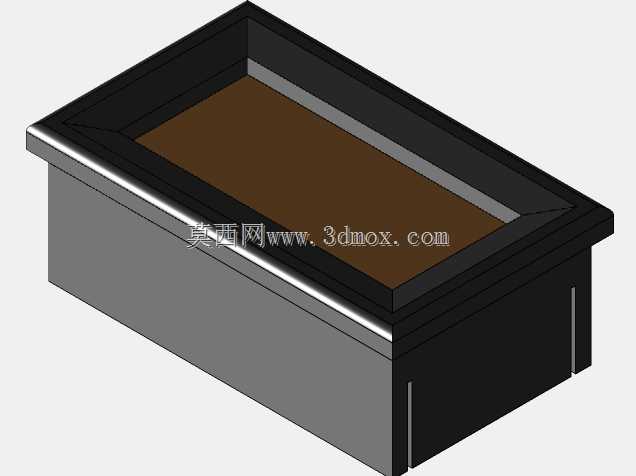

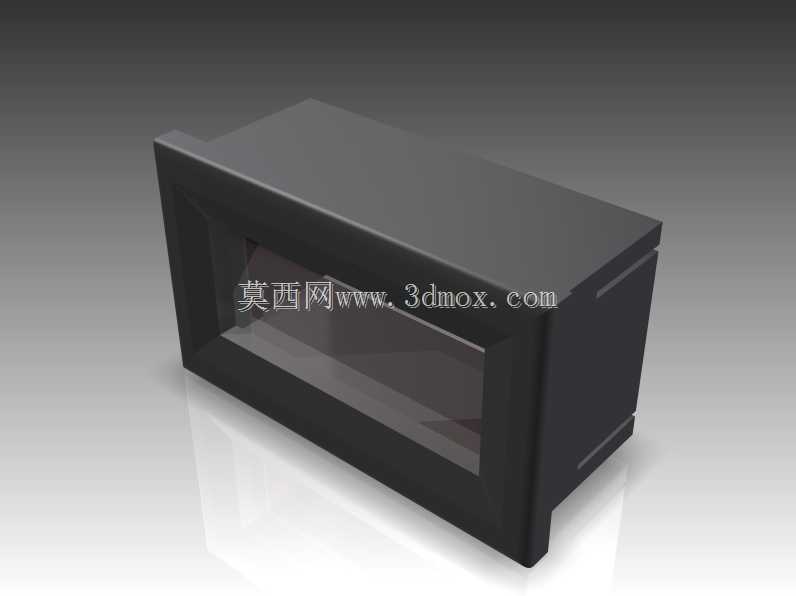

从安装边界来看，不同规格的外框对应不同的面板开孔尺寸，安装时只需按照对应规格的开孔尺寸在设备面板上加工矩形开孔，将外框从面板正面推入，后侧通过配套的卡扣或者固定片锁紧即可完成固定，不需要从面板后侧做复杂的螺丝固定，单人即可快速完成安装作业。外框的前端显示窗口做了下沉式台阶设计，可以后续粘贴透明保护面板，避免现场的粉尘、水渍直接接触数码管表面，适配工业车间多尘、存在少量溅水的使用环境，延长内部显示元件的使用寿命。同时外框的外观做了哑光黑色的表面处理，不会在工业照明环境下产生反光干扰操作人员读取数值，显示窗口的边缘做了微小的倒角处理，既可以避免安装时划伤操作人员，也能让整体外观更具精致感，匹配工业设备的专业质感。
