带球形操作手柄的横幅滑锁结构

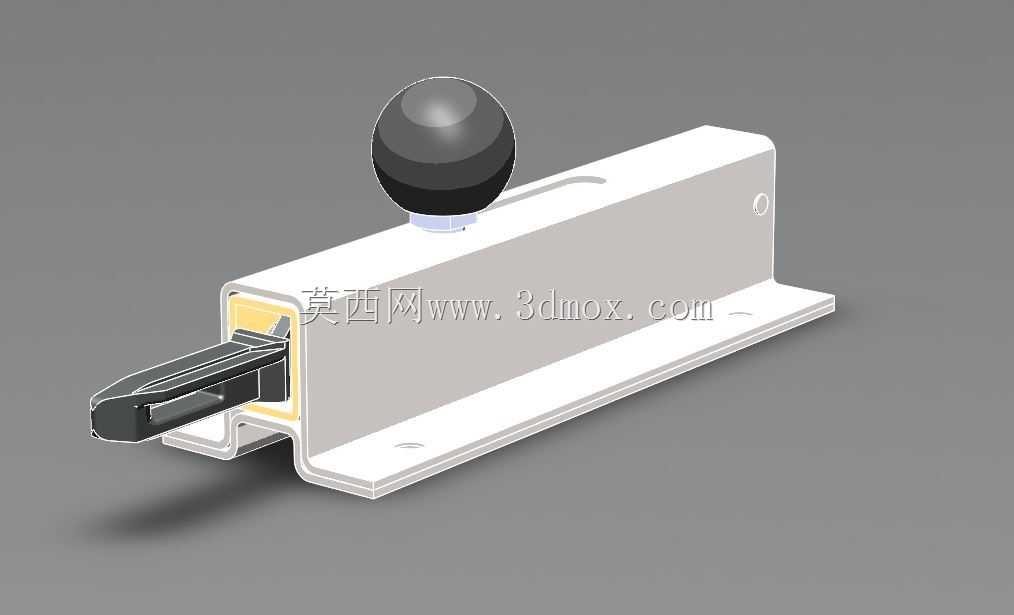

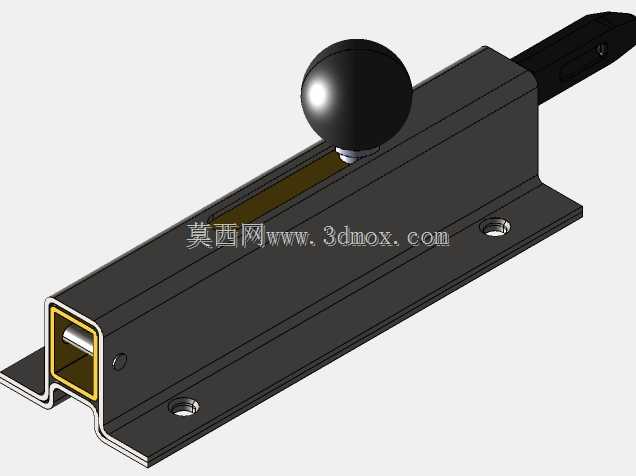

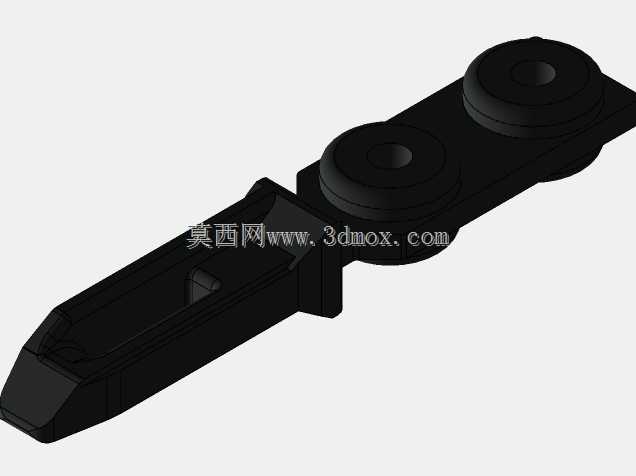

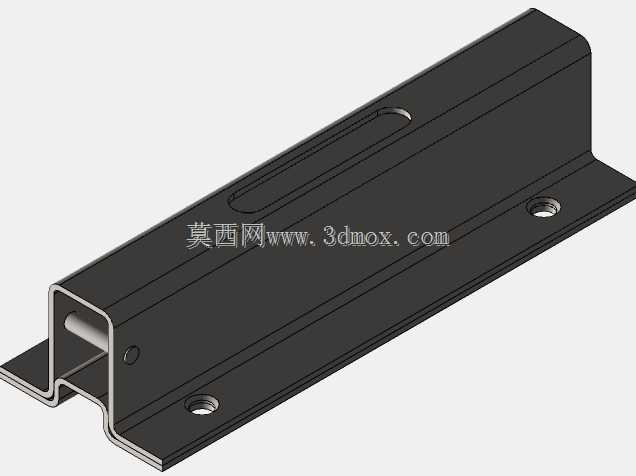

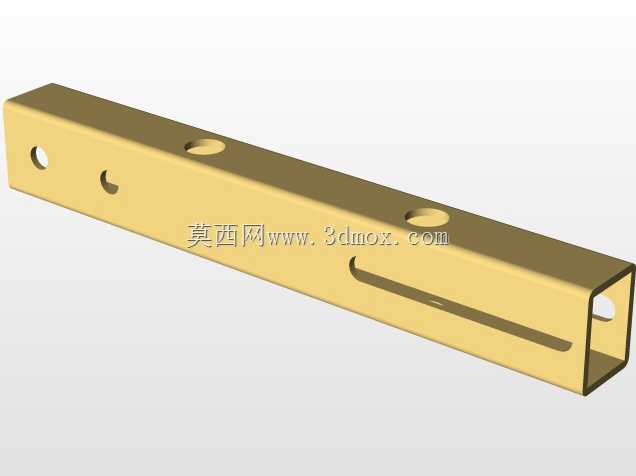

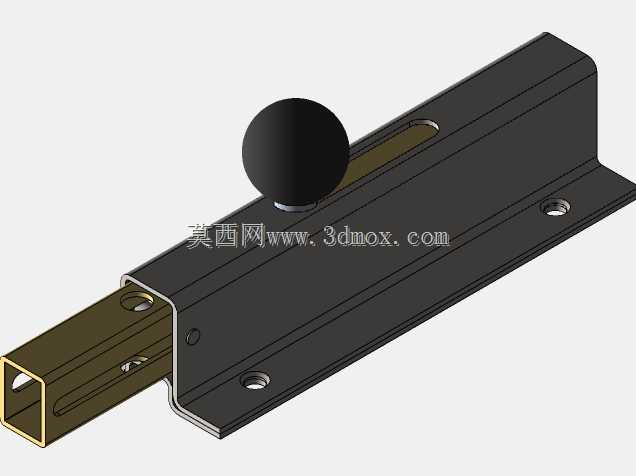

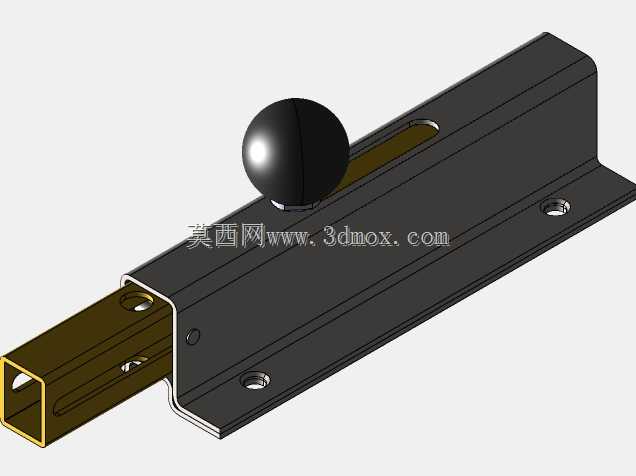

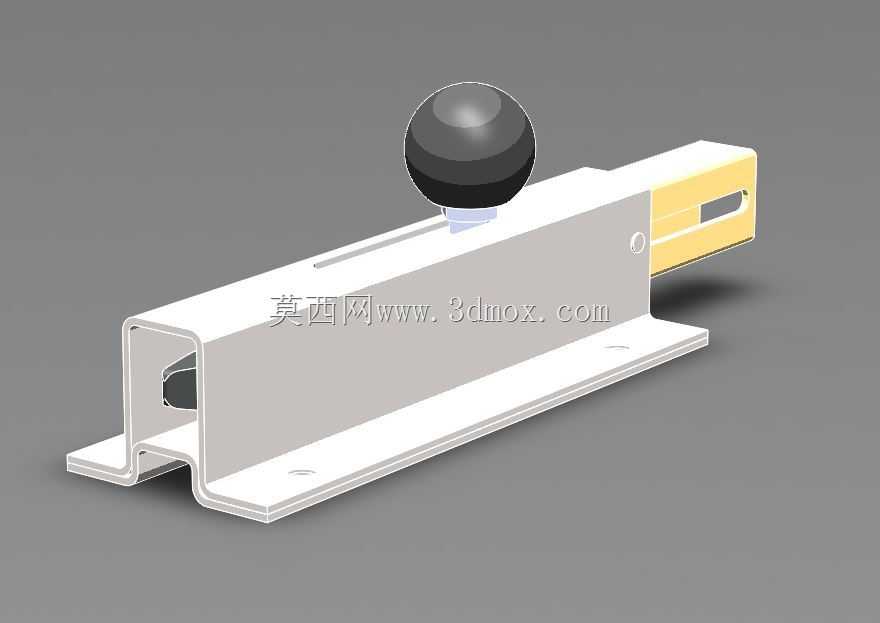

这款横幅滑锁结构，主要面向工业设备安全防护、生产线工位隔断、设备检修防护门等场景设计，是工业安全联锁体系里的关键执行部件，多用于需要频繁开合、且要求闭合后可靠锁止的防护结构上，能够避免设备运行过程中防护结构意外开启引发的安全风险，也能在检修作业时通过锁止状态确认，保障作业人员的操作安全。从实际用途来看，这款滑锁属于按压式操作的滑动锁止件，通过顶部的球形操作手柄施加按压力，即可驱动内部锁舌完成伸缩动作，实现锁止与解锁状态的切换，锁舌伸出时可卡入对应安装基座的锁孔内，完成横幅类防护构件的位置固定，锁舌收回时即可解除限位，让防护构件能够沿滑动轨道顺畅开合，适配横向滑移的防护门、防护挡板、设备隔断横幅等构件的锁止需求。在功能特性上，这款滑锁采用直推式滑动锁止逻辑，操作行程短，锁止状态下锁舌与锁孔的配合面有足够的咬合深度，能够承受一定的横向冲击载荷，不会因为设备运行产生的振动出现意外脱锁的情况；顶部的球形操作手柄做了圆弧过渡处理，操作时握持手感顺滑，没有尖锐棱角，长时间频繁操作也不会产生硌手的问题，手柄与锁体内部的驱动构件直接连接，力传递路径短，操作时不需要施加过大的按压力即可完成解锁动作，操作门槛低，一线作业人员无需额外培训即可快速上手。从设计思路来看，这款滑锁采用了一体化的L型安装基座，锁体主体与安装折边为一体式结构，既保证了整体结构的刚性，也简化了安装流程，不需要额外搭配复杂的安装转接件；锁体内部的滑动通道做了顺滑处理，锁舌滑动过程中没有多余的旷量，往复动作的一致性好，长期使用也不会出现卡滞的问题；设计时特意预留了弹簧加载的结构空间，可根据实际使用需求选配对应刚度的复位弹簧，实现解锁后锁舌自动回弹锁止的功能，避免人工操作后忘记复位锁舌带来的安全隐患，同时弹簧构件作为可选配件，可根据不同场景的锁止力需求灵活更换，适配不同载荷等级的防护构件使用。在外形尺寸与安装边界上，这款滑锁的整体结构紧凑，横向长度适配常规工业防护横幅的安装边距，L型安装折边上预留了标准的安装孔位，可直接通过螺栓固定在型材框架或者设备壳体的安装面上，安装时不需要对原有防护结构做大规模的改动，适配性强；锁舌的伸出长度经过精准核算，既保证了足够的锁止深度，也不会因为伸出过长导致解锁后与周边构件产生运动干涉，锁体的整体高度控制在合理范围内，安装后不会突出防护结构过多，避免人员通行时发生磕碰，整体外轮廓做了倒角处理，没有突出的尖锐结构，符合工业设备的安全设计规范。
