Starrett91C型可调式丝锥扳手结构设计

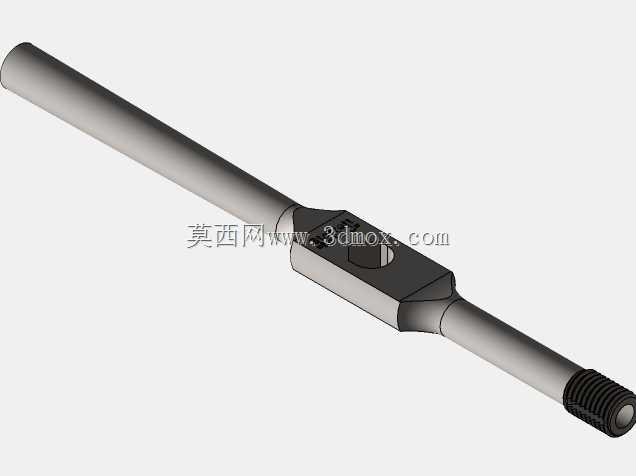

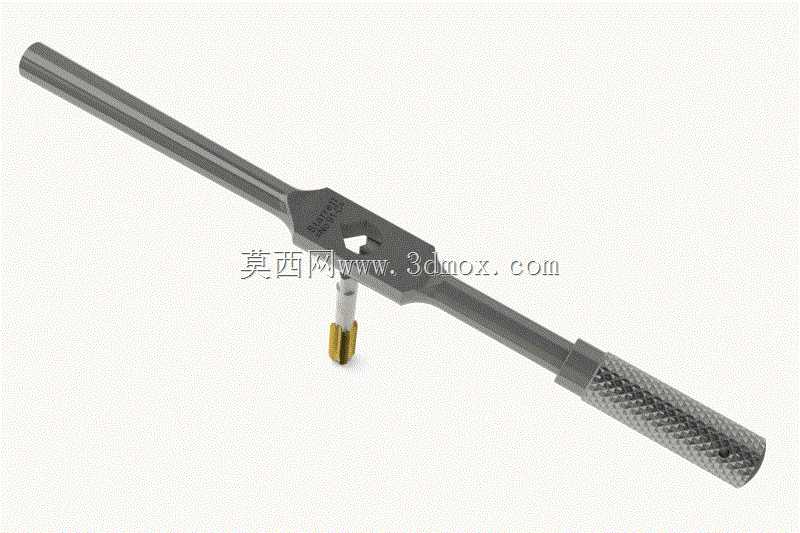

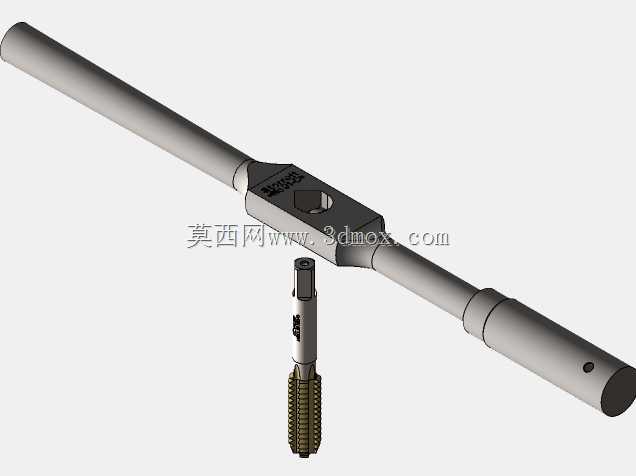

这款丝锥扳手是面向手动螺纹加工场景设计的夹持工具，主要应用于机械装配、设备维修、五金加工、水电安装等需要手工攻制内螺纹的作业场景，是钳工、维修技工、设备安装人员开展小批量螺纹加工、螺纹修复作业的核心手持工具，尤其适配狭窄空间内的小规格丝锥夹持作业，无需依赖电动攻丝设备即可完成精准的内螺纹加工操作。从实际用途来看，该工具核心作用是牢固夹持不同规格的方形柄丝锥，通过手动施加扭转力矩带动丝锥旋转，在预制底孔内切削出标准内螺纹，相比固定式丝锥扳手，这款可调式结构能够适配一定尺寸范围内的丝锥方柄，无需针对单一规格丝锥配备专用扳手，大幅降低了多规格螺纹加工的工具携带成本与更换频次。在功能特性设计上，扳手采用长杆式对称手柄结构，其中一侧手柄表面设计有网纹滚花结构，能够在手部施加压力时增大摩擦力，避免沾附油污的手部出现打滑问题，保障扭转力矩的稳定传递；中部的夹持座采用可调式方孔夹持结构，通过调节机构可以锁紧不同尺寸的丝锥方柄，夹持时受力均匀，不会出现丝锥偏摆、打滑的问题，有效避免攻丝过程中丝锥折断、螺纹牙型损伤的情况；整体杆身采用高强度合金钢材质的设计思路，兼顾了结构强度与手持重量，长时间手持作业不会产生过重的负重感，同时能够承受攻丝过程中产生的扭转应力，不会出现杆身弯曲、变形的问题。从外形尺寸与安装边界来看，整体为对称长杆结构，总长度适配成人双手握持操作的合理范围，既能够通过长力臂降低攻丝时的手部施力强度，又不会因为杆身过长导致狭窄作业空间内无法转动操作；中部夹持座的厚度控制在合理范围，能够深入沉孔、台阶孔等半封闭空间内开展攻丝作业，不会因为座体过厚与工件表面产生干涉；手柄末端的滚花段长度贴合手掌握持的接触范围，操作时手部可以自然搭靠在滚花区域，发力姿态更符合人体工学。在设计细节上，夹持座的调节结构采用内嵌式设计，没有突出的调节手柄，避免操作过程中突出部件剐蹭工件或操作人员；杆身与夹持座采用一体式连接结构，连接部位做了圆弧过渡强化处理，能够承受大扭矩施加时的应力集中，避免长期使用后连接部位出现断裂问题；丝锥安装位置位于夹持座中心，攻丝过程中丝锥的回转中心与扳手施力中心重合，能够保障攻丝时的垂直度，降低螺纹歪斜的概率，提升手工攻丝的成型精度。
