DO-35封装二极管垂直水平安装结构

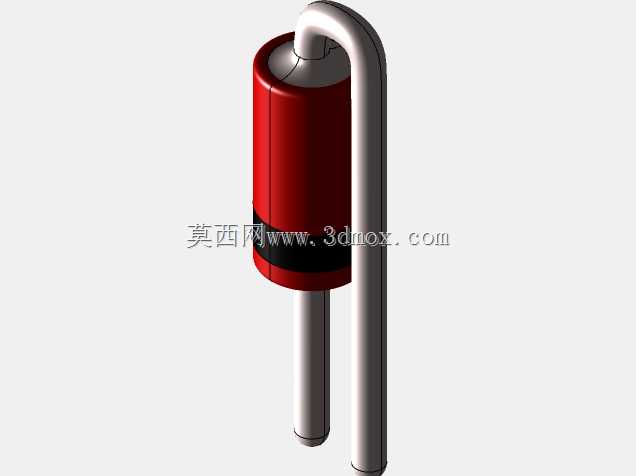

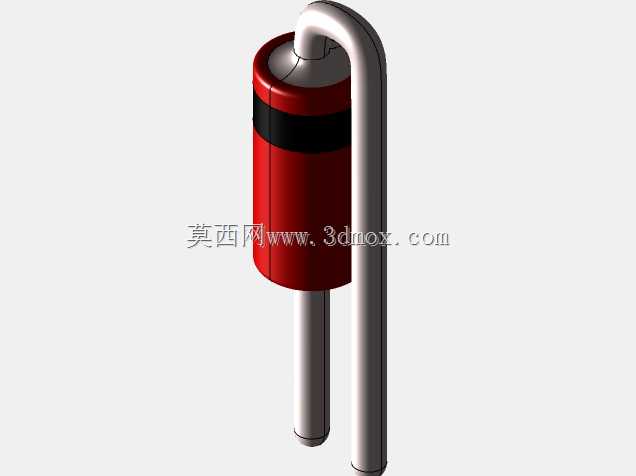

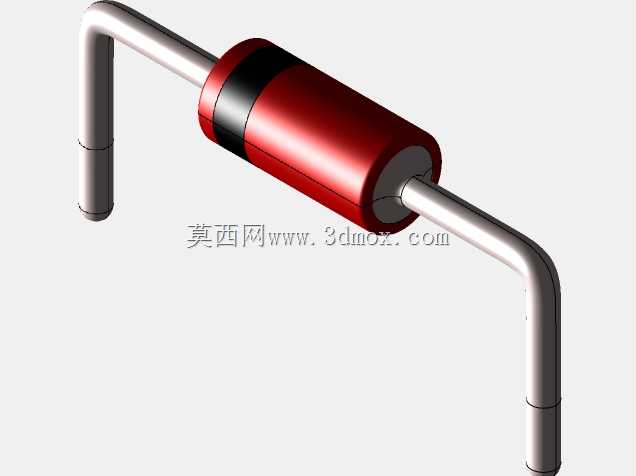

本次呈现的是DO-35封装二极管的三维结构，覆盖垂直安装与水平安装两种主流装配形态，是电子电路设计与PCB布局环节常用的基础元件参考模型。在实际工业应用场景中，这类二极管广泛覆盖消费电子电源整流、工业控制板信号检波、通信设备电路保护、小家电控制回路等多个领域，是小功率半导体分立器件里应用覆盖面极广的一类元件，从日常的充电器、电源适配器，到工业控制柜内的信号采集板卡，都能见到该封装二极管的身影。从产品功能特性来看，DO-35封装属于玻封轴向引线结构，本身具备良好的气密性与绝缘特性，能够适配常规波峰焊、手工焊等多种焊接工艺，引线采用镀锡铜材质，具备优异的可焊性与导电性能，管体本身的红色绝缘涂层既可以标识元件类型，也能在装配过程中减少管体磕碰破损的概率，同时不同引脚弯折形态对应不同的安装高度需求，能够适配不同内部空间的PCB装配场景。在产品设计思路上，模型还原了两种安装形态的结构差异：垂直安装版本的引脚沿管体轴向垂直延伸，安装后管体垂直于PCB板面，占用板面面积更小，适合板面空间紧张的高密度布局场景；水平安装版本的引脚经过90度弯折，安装后管体贴近平行于PCB板面，整体安装高度更低，适合内部竖向空间受限的薄型设备内部装配。两种形态的引脚直径、管体直径、引脚间距都严格匹配行业通用的DO-35封装标准，管体长度、引脚伸出长度、弯折半径都符合实际生产装配的公差要求，能够直接用于PCB布局的干涉检查、装配空间校核，也可以用于产品装配演示动画、维修培训课件的元件展示。从外形尺寸与安装边界来看，该封装管体直径约2mm，管体长度约4mm，垂直安装时整体高度约8mm，占用板面焊盘直径约0.8mm，两个焊盘中心间距约10mm；水平安装时整体高度约3mm，管体距离板面高度约1mm，焊盘间距与垂直版本保持一致，两种安装形态的焊盘规格通用，在PCB设计时可以根据整机内部空间灵活选择安装方式，不需要额外调整焊盘布局。模型完整还原了管体的绝缘层、金属端帽、引线镀层的结构细节，能够直观呈现元件的装配关系，帮助硬件设计人员在布局阶段提前预判安装空间，避免出现元件与周边结构件、其他 taller 元件的干涉问题，也能为装配工艺人员提供直观的元件形态参考，提前制定对应的插件、焊接工艺要求，减少生产阶段的试错成本。
