自行车螺旋弹簧式悬架避震结构

这款悬架结构主要应用在山地自行车、软尾越野自行车的车架连接部位，承担车架前后段之间的震动缓冲作用，是越野骑行场景下保障骑行舒适度、提升车架操控稳定性的核心部件。当骑行者经过颠簸路面、落差路段时，路面传递给后轮的冲击会直接作用在该悬架结构上，通过内部弹簧的压缩形变吸收冲击能量，避免刚性冲击直接传递到骑行者的腰背部与手臂，同时能让后轮尽可能贴合地面，提升轮胎抓地力，减少越野过程中车轮打滑、失控的风险。

该结构的功能设计聚焦于骑行场景的实际受力需求，整体仅包含弹簧与核心连接支撑结构，没有集成阻尼调节模块，定位偏向轻量化的入门级越野骑行使用，能够满足日常林道穿越、轻度越野的减震需求，结构简单可靠，后期维护成本极低，不需要频繁更换阻尼油、调整阻尼档位，适合入门骑行爱好者使用。

设计过程中优先考虑了安装适配性与受力合理性，上下两端均采用带铰接孔的连接端头，能够适配市面上多数软尾自行车车架的安装点位，铰接结构可以保证悬架在压缩、回弹过程中跟随车架的摆动角度自由转动，避免出现卡滞、别劲的情况，保证减震动作顺畅。弹簧采用等节距螺旋弹簧设计，弹簧刚度经过匹配调校，能够应对常规越野场景下的冲击载荷，既不会因为刚度过大导致减震效果生硬，也不会因为刚度过小出现打底、支撑不足的问题。

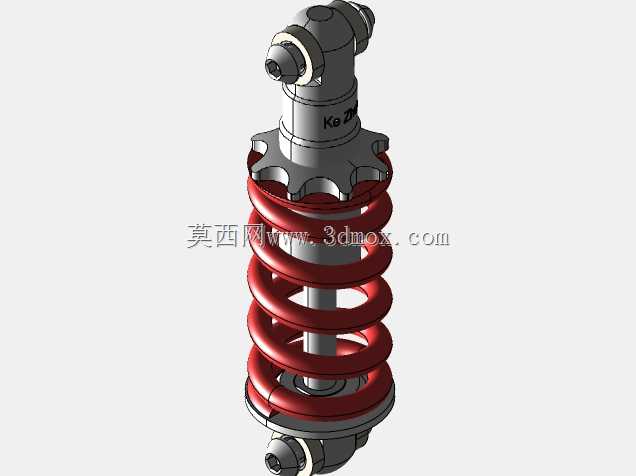

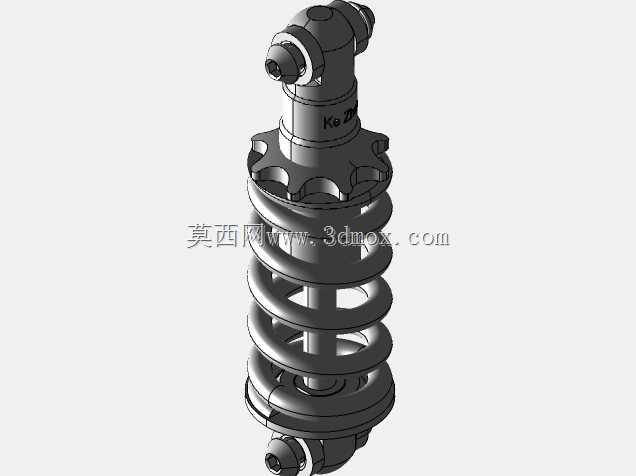

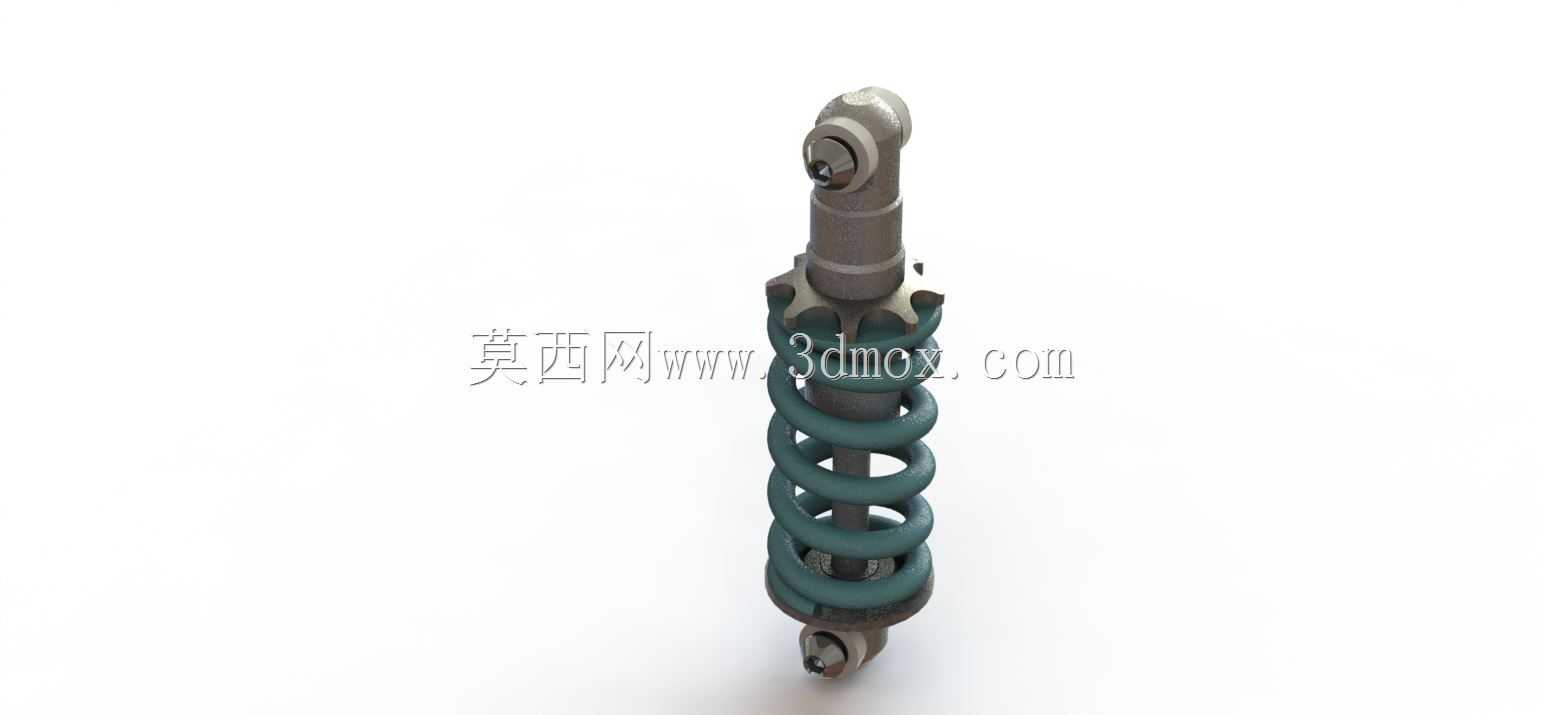

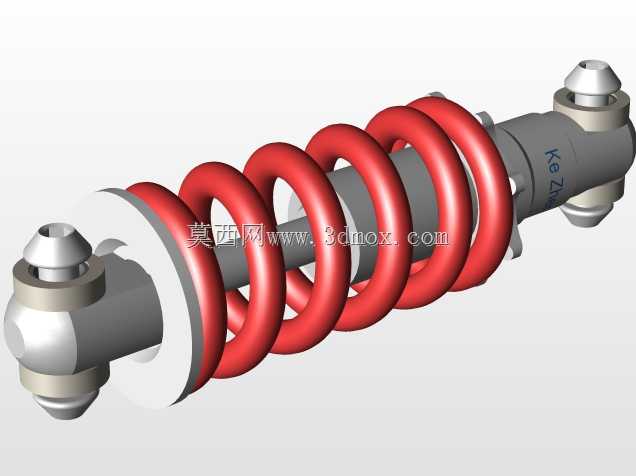

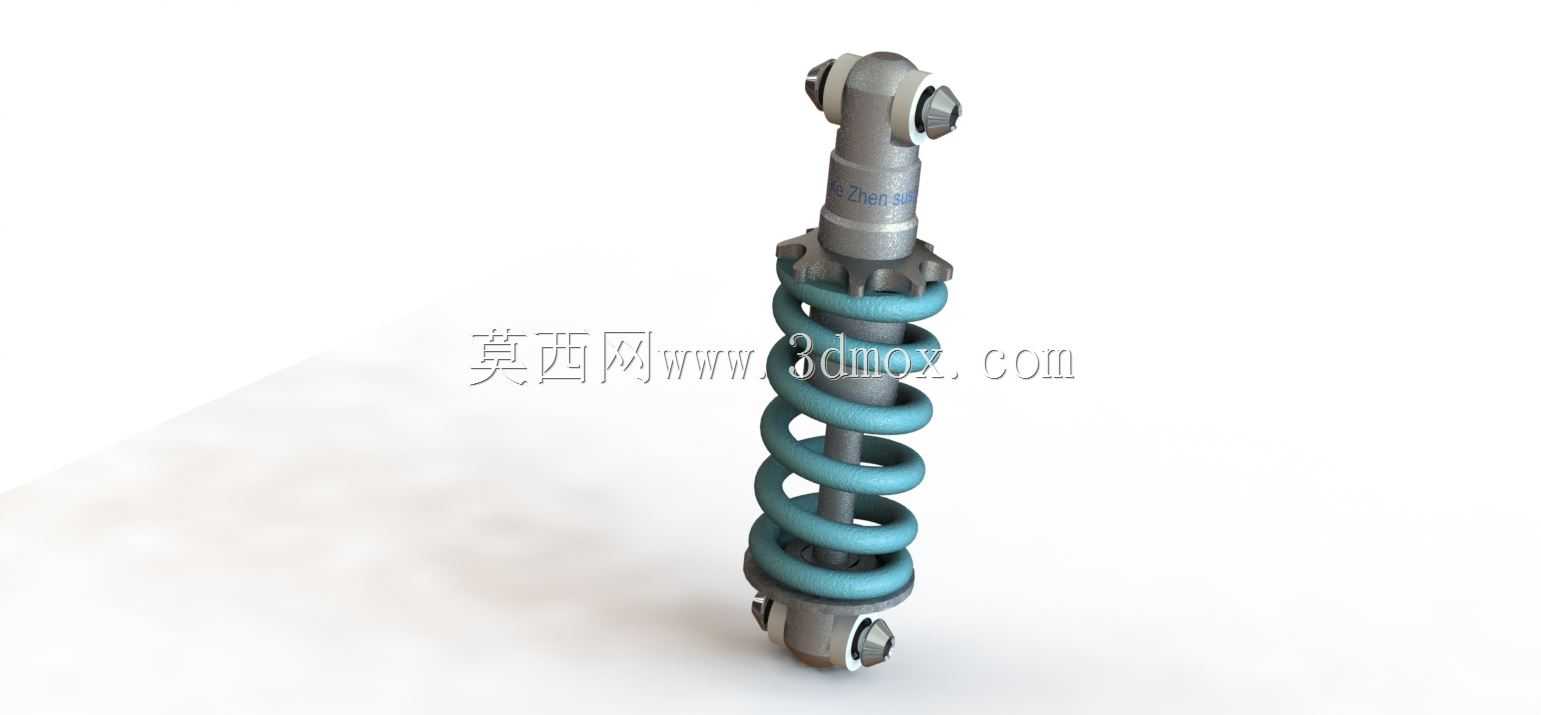

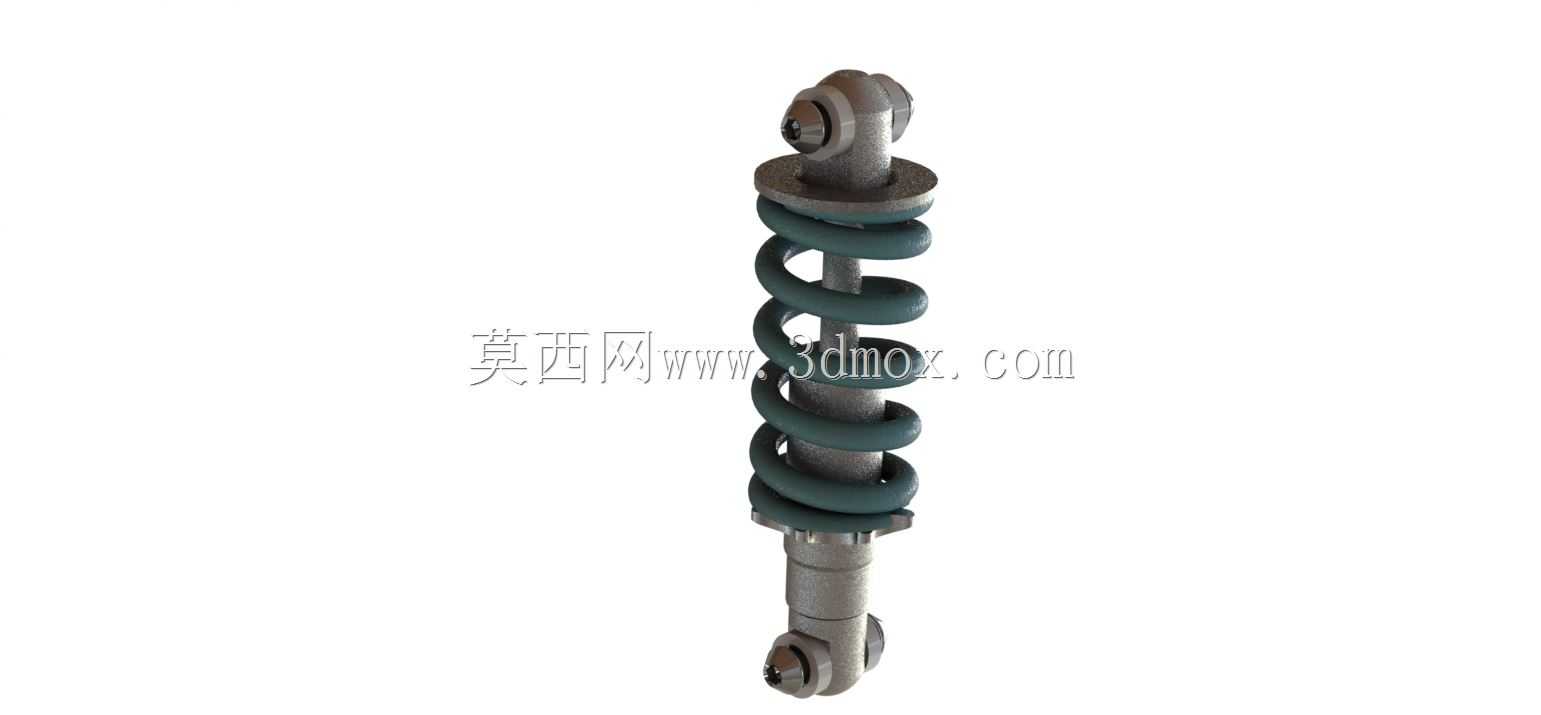

从安装边界尺寸来看，该悬架两端连接点的中心距为150mm，工作行程为30mm，能够适配多数入门级软尾车架的安装空间要求，不需要额外对车架进行改装即可直接替换安装。弹簧的额定承载力匹配750LBS即340KG的载荷上限，能够覆盖多数骑行者的体重加上骑行过程中动态冲击的载荷需求，在常规骑行强度下不会出现弹簧过载失效的问题。整体外形采用同轴式布局，弹簧套在中心支撑导杆外侧，结构紧凑，径向尺寸小巧，安装后不会与车架后叉、变速传动部件产生运动干涉，能够保证整车传动、变速系统的正常工作。
