垂直摇臂式装配作业螺丝刀支撑装置

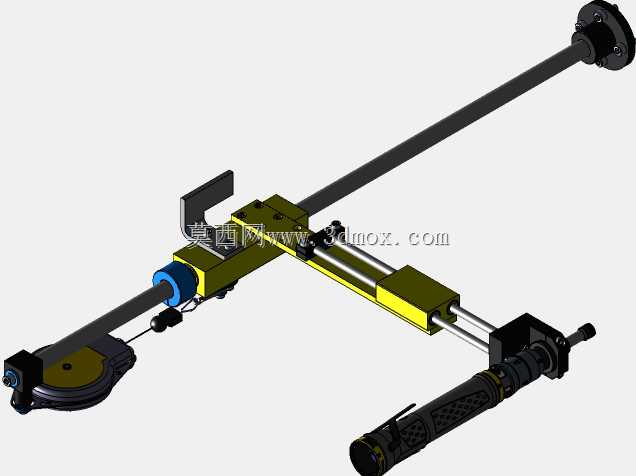

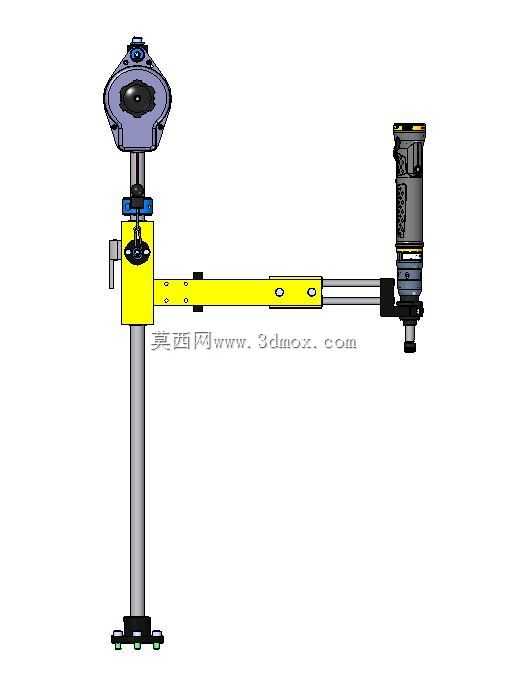

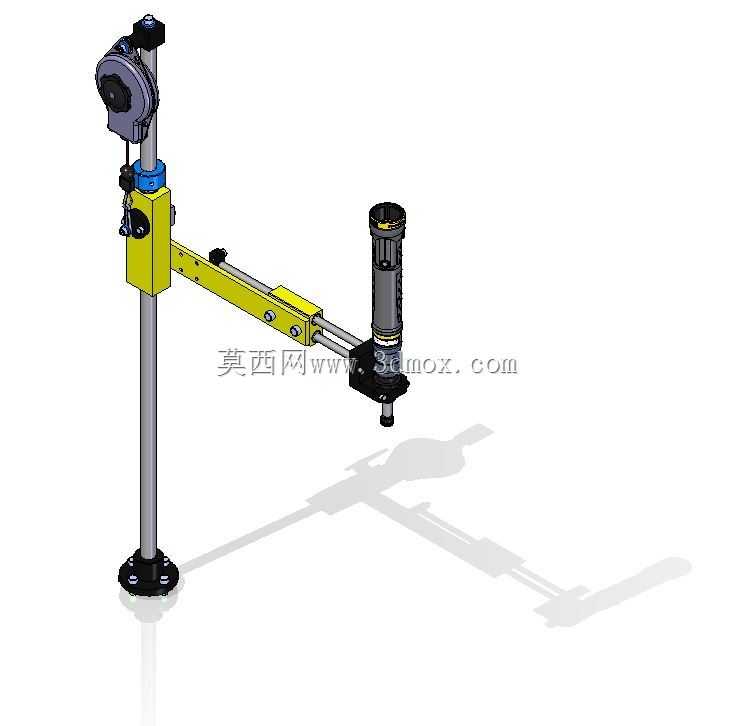

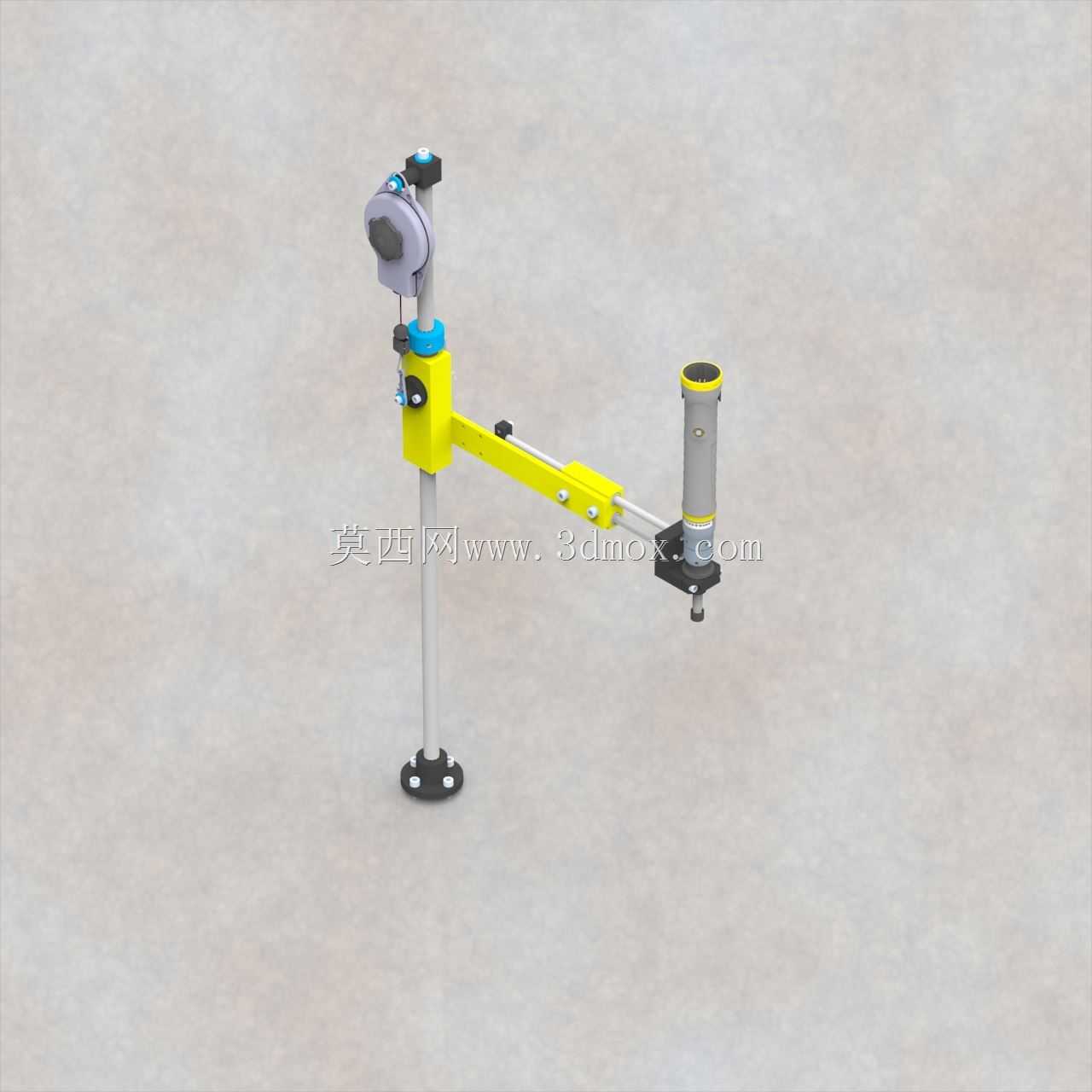

该装置主要面向电子装配、小五金组装、低压电器生产等需要频繁进行螺丝锁付作业的生产工位场景，能够有效解决手持电动螺丝刀长时间作业带来的手臂疲劳、锁付垂直度偏差、螺丝滑牙等常见生产问题，适配流水线旁独立工位、单元式组装工作台等多种作业布局，可覆盖M1到M6规格常用电动螺丝刀、气动螺丝刀的支撑需求，大幅降低一线装配人员的作业负荷，同时提升锁付工序的一致性与良品率。装置整体采用立式立柱加可伸缩摇臂的结构布局，底部为圆形法兰式安装底座，可通过膨胀螺栓或T型螺栓直接固定在工作台台面、地面预埋钢板上，安装边界仅需预留直径200mm的圆形固定区域，不会占用过多工位操作空间；垂直立柱采用高强度空心圆钢材质，表面做镀硬铬处理，既保证整体支撑刚性，又能降低摇臂上下滑动的摩擦阻力，立柱上设置多档位高度调节锁止结构，可根据作业人员身高、待组装产品的高度快速调整支撑高度，适配坐式、站式两种常见作业姿态。横向摇臂采用多段式可伸缩方管结构，每段方管之间配置线性滑轨与阻尼锁紧块，拉伸过程顺滑无卡顿，可覆盖以立柱为圆心、半径800mm范围内的作业区域，摇臂末端设置螺丝刀快装夹持座，夹持座内置万向调节关节，可支持螺丝刀在垂直方向±15°范围内的角度微调，既可以保证垂直锁付时的导向精度，也能适配部分倾斜面的螺丝锁付需求；夹持座旁集成了螺丝刀平衡吊轮组，内置恒力卷簧，可根据螺丝刀重量自动调整悬停拉力，让螺丝刀在作业范围内任意位置都能实现无重力悬停，作业人员仅需施加极小的下压力即可完成锁付动作，无需全程承担螺丝刀的自身重量。装置的管线布局采用全隐藏式设计，螺丝刀的供电线缆、压缩空气管路可顺着摇臂内部走线槽、立柱侧边的理线环排布，避免管线外露缠绕影响作业，立柱上部设置管线收卷结构，可随摇臂伸缩自动收放多余管线，始终保持工位整洁。整体结构设计充分考虑了车间长期使用的耐用性需求，所有转动、滑动部位均配置免维护自润滑轴承，日常仅需定期擦拭表面即可，无需频繁加注润滑油；外观采用工业黄搭配哑光黑的配色，符合车间工位器具的视觉识别规范，摇臂上预留的辅助工具挂点可额外放置螺丝批头盒、磁性螺丝盘等常用小工具，进一步拓展工位的实用性，让锁付作业的动线更加紧凑高效，减少作业人员的无效动作浪费。
