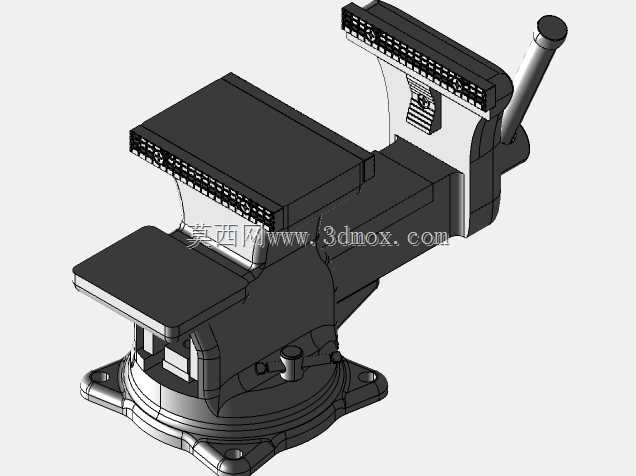

125mm规格可旋转机用台钳结构设计

这款125mm规格台钳是机械加工、装配维修场景中应用极为广泛的通用夹持工装，在金工车间的钳工工位、小型机加工设备的辅助装夹、设备维保现场的工件固定、五金加工的手工修配环节都承担着核心夹持作用，能够为锯削、锉削、錾削、攻丝、套丝、小型零件打磨修形、部件装配调校等作业提供稳定的工件固定基础，避免加工过程中工件移位、晃动带来的精度偏差或安全隐患。

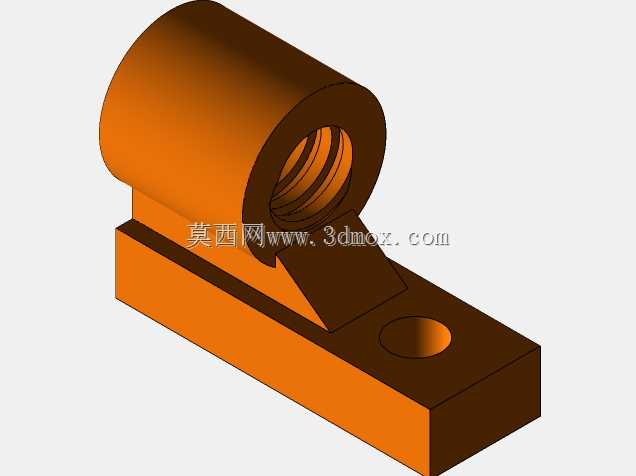

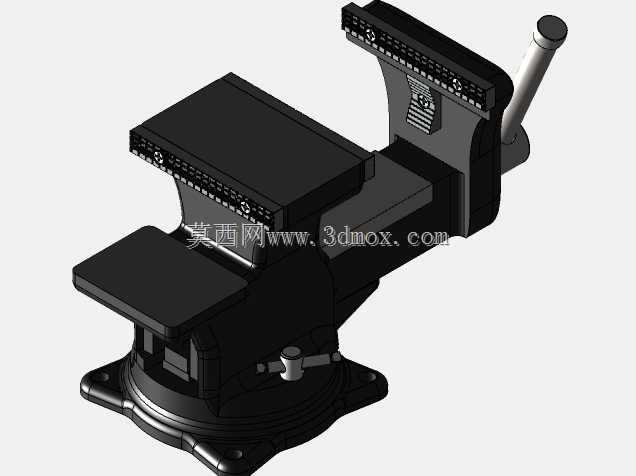

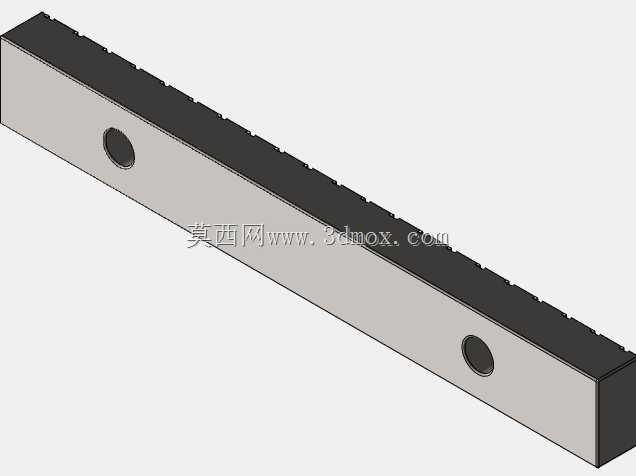

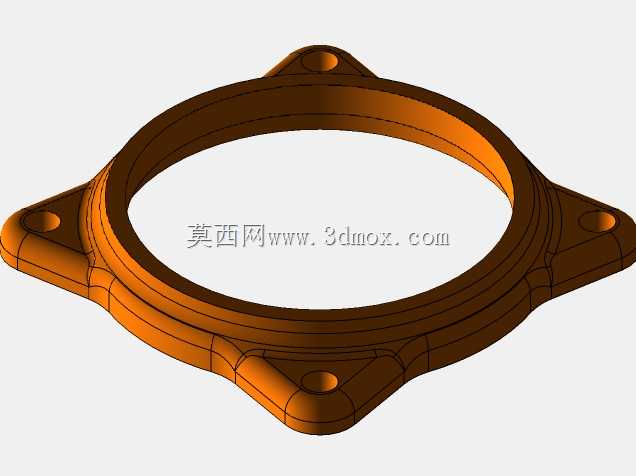

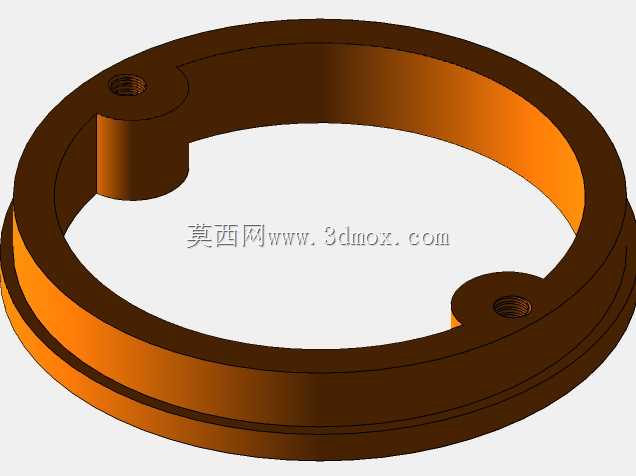

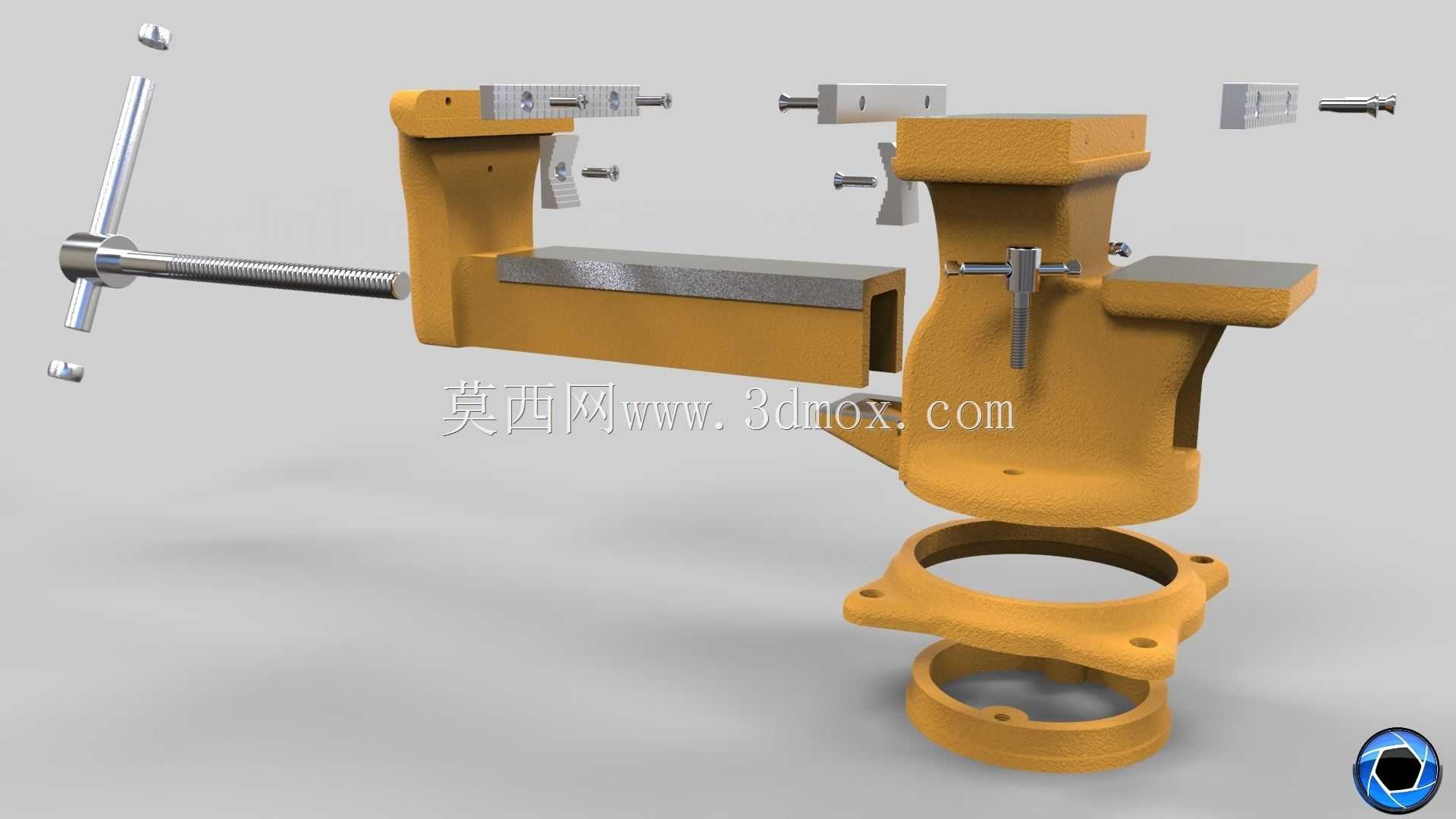

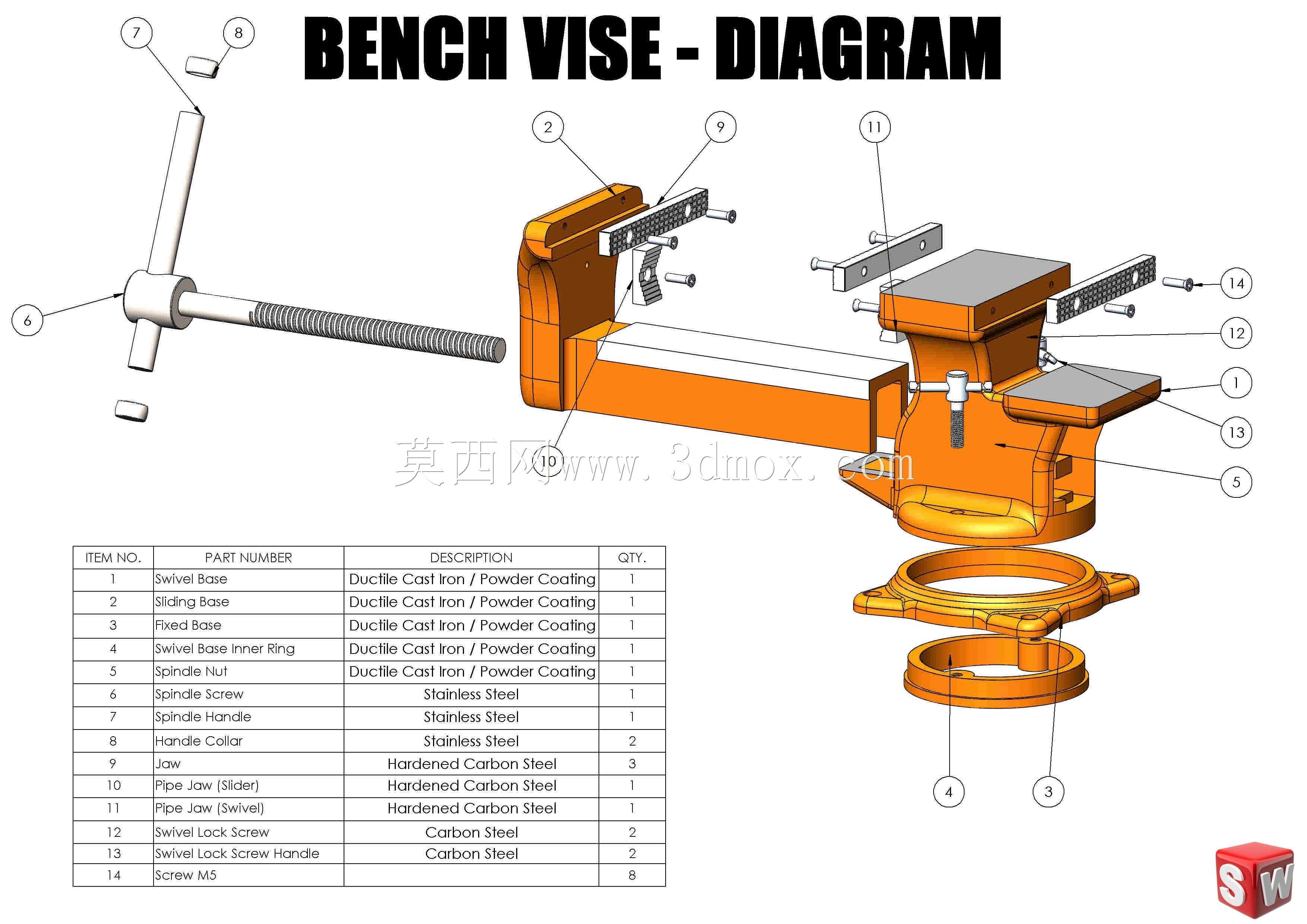

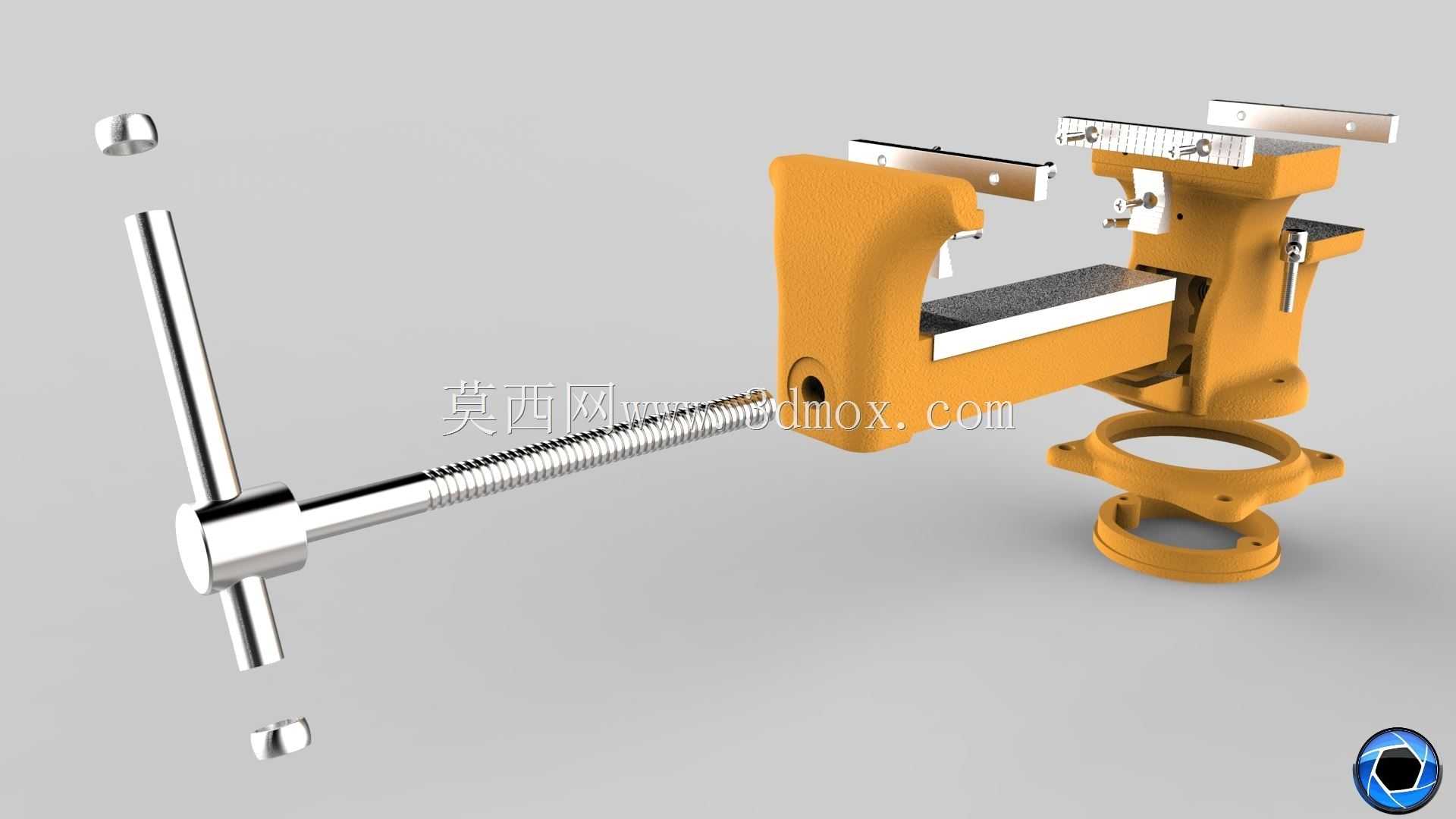

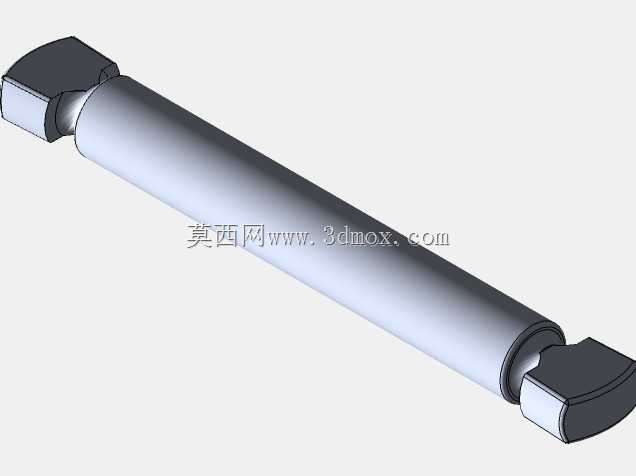

从功能特性来看，这款台钳采用可旋转底座设计，底座预留了与工作台面连接的安装孔位，可根据作业需求将钳身整体旋转至合适角度后锁紧，无需反复松卸安装螺栓调整工件朝向，大幅提升多面加工时的操作效率；钳口部分配备了硬化处理的钢制钳口板，常规平钳口可加持方形、圆形等规则截面的金属工件，额外配置的管钳口结构可稳定加持管状工件，满足管材类零件的加工、套丝等作业需求，钳口板通过沉头螺钉固定，磨损后可快速更换，降低长期使用的维护成本。传动部分采用梯形丝杠副结构，配合T型转动手柄，操作时施力顺畅，夹持力充足且具备可靠的自锁性能，夹持工件后不会因加工振动出现松脱问题，丝杠与活动钳身的连接结构预留了合理的配合间隙，长期使用磨损后可通过调整结构消除间隙，保持夹持精度。

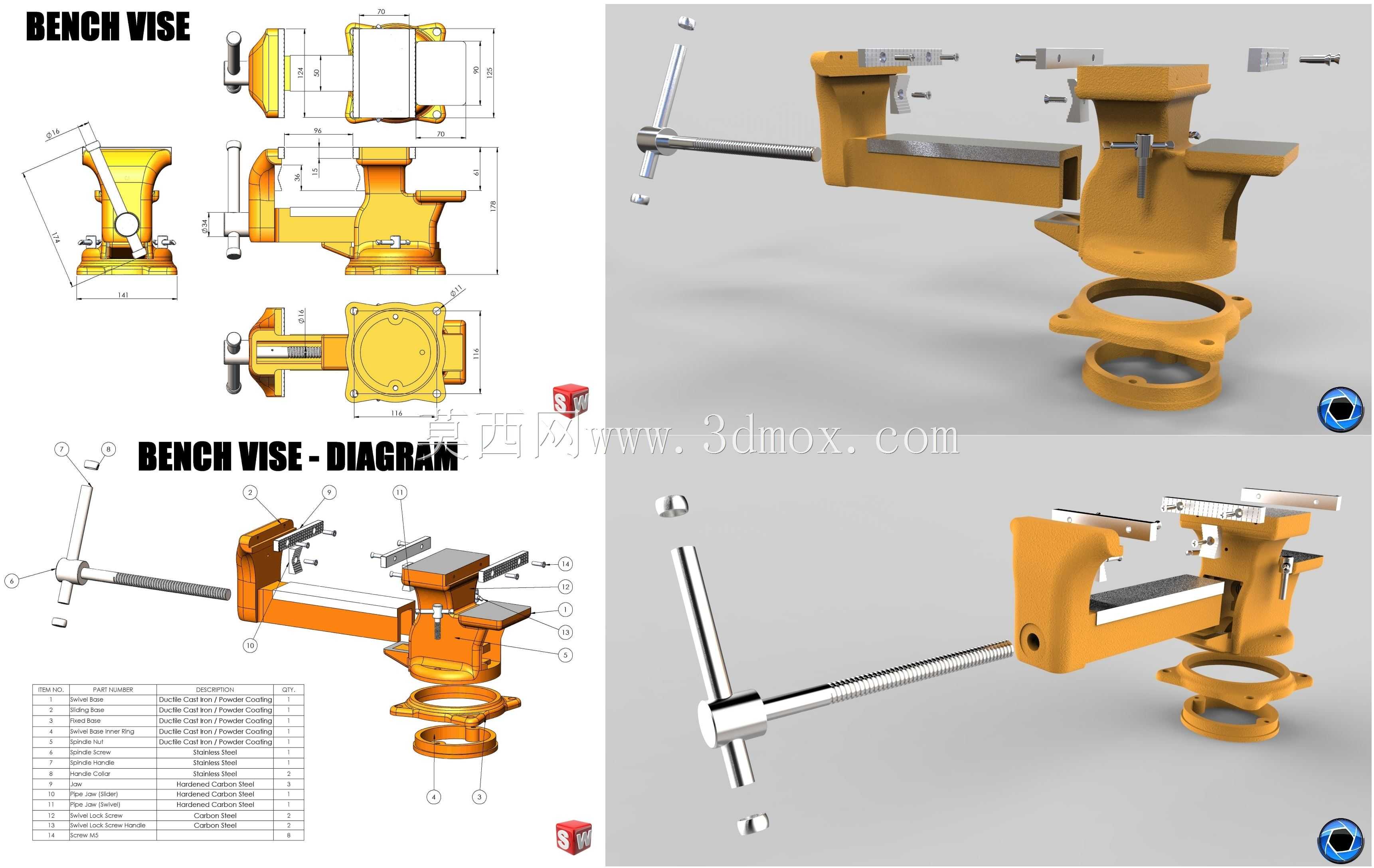

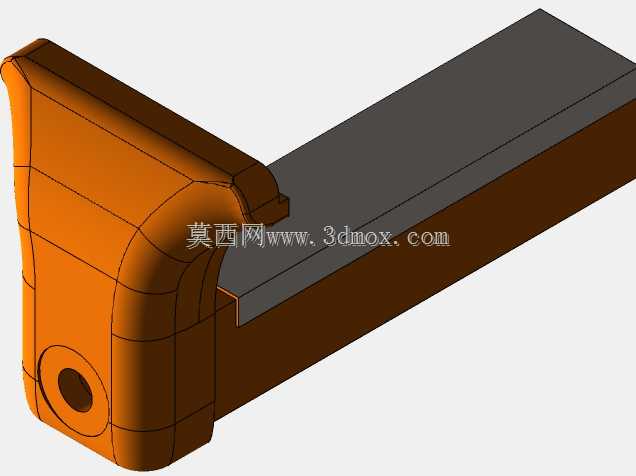

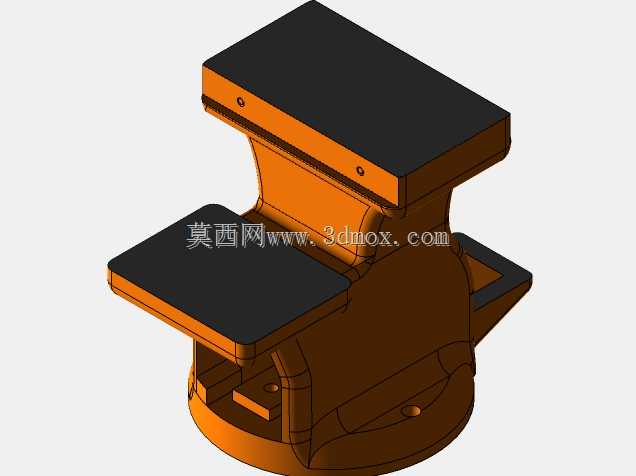

设计过程中充分考虑了台钳的实际使用受力特性，主体结构采用高强度铸铁材质，具备优秀的刚性与减震性能，能够承受加工过程中的敲击、切削力冲击，不会出现明显变形影响夹持精度；固定底座、活动钳身、丝杠螺母等核心受力部件的壁厚经过受力校核，在保证整体结构强度的同时控制了整体重量，既保证使用稳定性，也便于工位调整时的搬运。外形尺寸方面，钳口宽度为96mm，最大开合深度84mm，最大夹持容量适配5英寸规格工件，手柄长度174mm，整体安装底座的连接孔位间距符合常规钳工工作台的安装标准，可直接固定在标准木质、钢制钳工工作台面上，安装边界不会超出常规工位的操作空间范围，活动钳身的滑动行程经过合理规划，既满足常规尺寸工件的夹持需求，也避免了行程冗余带来的结构体积浪费。整体结构的各部件连接位置都做了圆角过渡处理，避免操作过程中尖锐边角划伤操作人员，转动手柄的末端做了圆滑处理，长时间施力操作也不会出现硌手问题，兼顾了结构实用性与操作安全性。
