可3D打印蜗轮蜗杆传动结构设计

这套蜗轮蜗杆传动结构，是交错轴传动场景下的核心执行部件，主要应用在需要大传动比、低运行噪音、反向自锁需求的机械传动链路中，常见于小型输送设备的减速单元、精密微调机构的进给组件、教学演示用传动教具、小型自动化设备的动力转向模块，也可适配桌面级创客项目的动力传递需求，能在垂直交错的两轴之间完成旋转动力的平稳传输，相比常规平行轴齿轮传动，它能在单级传动下实现更高的减速比，大幅缩减传动链路的占用空间，同时啮合过程中轮齿是渐进式接触，运行冲击小、噪音低，带有的反向自锁特性还能避免输出端受外力带动输入端回转，提升设备运行的安全性。

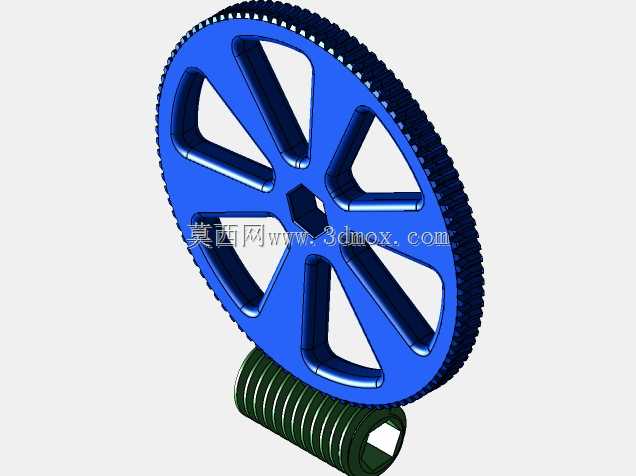

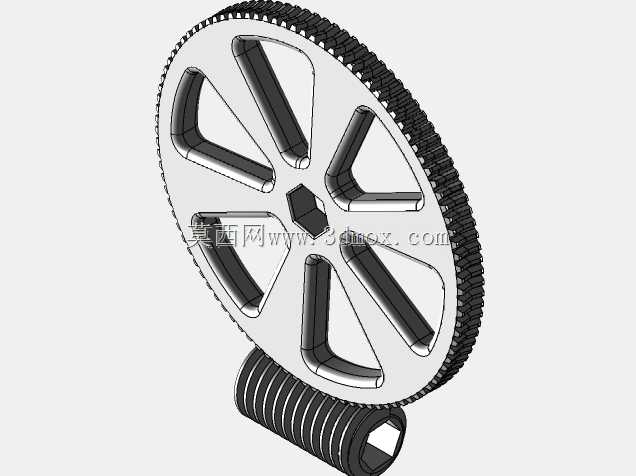

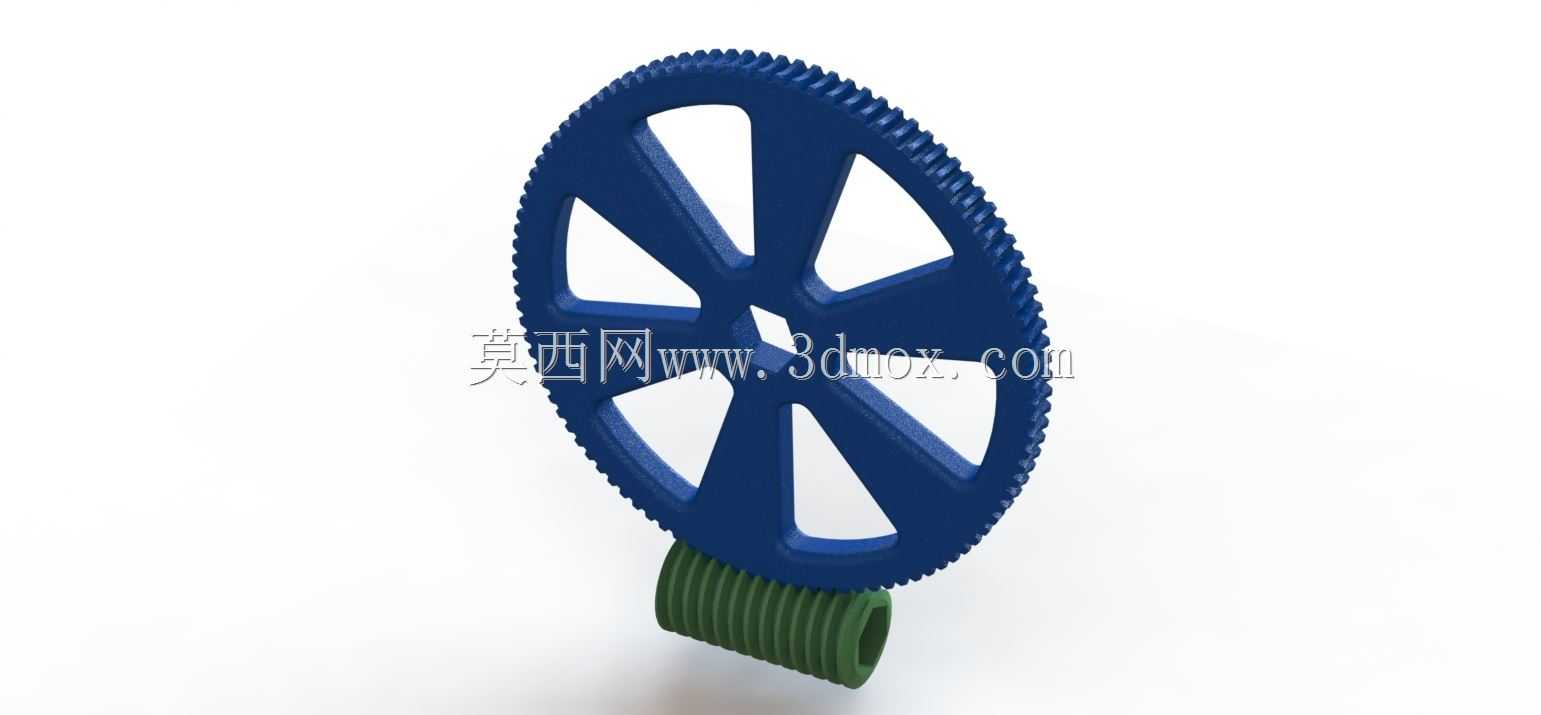

设计过程中优先考虑了传动啮合的合理性，蜗轮采用辐条式轮体结构，在保证轮齿强度、轮毂支撑刚度的前提下，尽可能削减了非受力区域的材料用量，既降低了整体自重，也减少了3D打印过程中的材料消耗与打印时长，轮缘的齿形参数经过匹配校核，能和下方的圆柱蜗杆实现顺畅啮合，不会出现卡滞、干涉的问题；轮毂中心设置了异形安装孔，可直接配套对应截面的传动轴，省去额外的键槽加工工序，适配快速制作的需求。蜗杆部分采用空心轴结构，在保证扭转强度的基础上进一步减重，两端预留的轴段可直接安装轴承或支撑座，方便快速搭建传动总成。

整体结构按照1:100的比例做了适配优化，模块总尺寸紧凑，安装边界清晰，蜗轮的最大回转直径、蜗杆的轴向长度都经过合理规划，不会在运转过程中出现周边结构干涉，完全适配FDM类型的桌面3D打印机制作，打印完成后仅需简单去除支撑毛刺，即可完成组装实现顺畅的传动动画演示，既可以作为机械原理教学的具象演示载体，帮助学习者直观理解交错轴蜗轮蜗杆传动的啮合过程与运动特性，也能直接嵌入小型创客项目、低速轻载的自动化传动单元中作为减速传动部件使用，轮体的受力结构经过简化优化，在轻载工况下能保持稳定的传动精度，不会出现轮齿断裂、传动打滑的问题。
