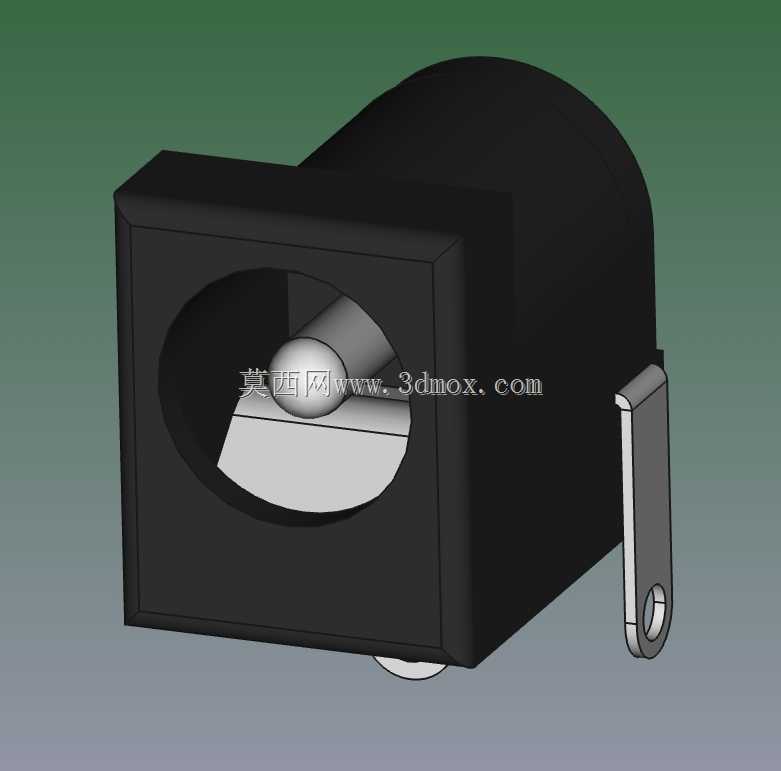

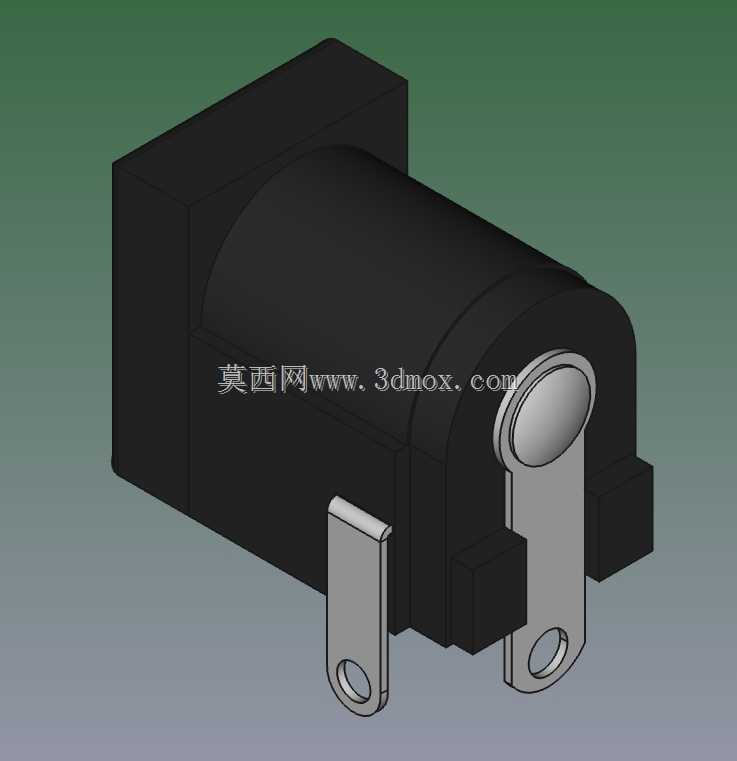

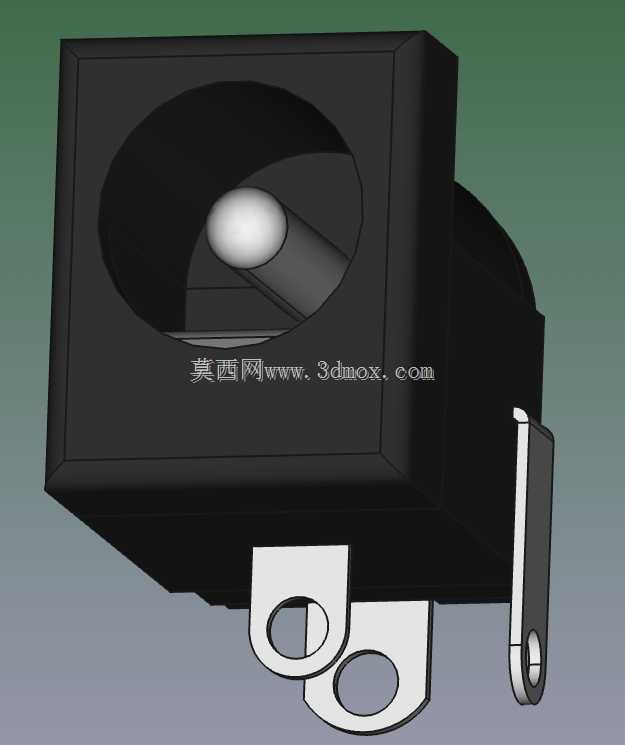

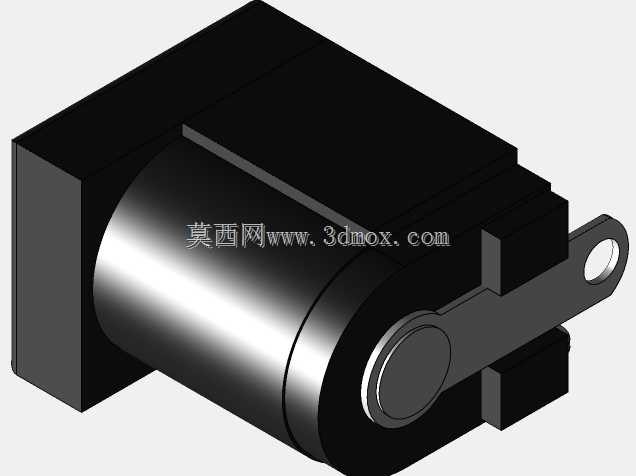

DJK-02A板载直流电源母座连接结构

这款板载式直流电源母接头，是低压直流供电场景中应用极为广泛的接插部件，常见于小型消费电子、嵌入式开发板、便携医疗设备、桌面型小型工控终端、家用小型数码外设等产品的供电输入端口，承担着外接电源适配器与设备内部电路之间的电力连通作用，是设备稳定获取外部直流供电的核心连接载体。

从实际使用场景来看，这类母接头需要适配常规的同轴直流电源公头，日常使用中会面临反复插拔的受力情况，因此在结构设计上做了针对性的强化：主体采用绝缘耐温的塑壳作为基座外壳，既可以隔绝内部导电部件与外部电路板、设备壳体的接触，避免短路风险，也能在插拔过程中承受径向的挤压力，不会轻易出现壳体开裂的问题。内部的导电接触端采用弹性抵接结构，公头插入后可以通过弹性件的预紧力保证接触面紧密贴合，降低接触电阻，避免大电流供电时出现接头发热、接触不良打火的问题，保障供电稳定性。侧边延伸出的带孔固定引脚，是为了在焊接到PCB板时，除了两个导电引脚的焊盘固定外，额外提供机械固定点位，增强接头与电路板的连接强度，避免多次插拔后引脚脱焊、接头移位的问题，底部的定位凸台可以在插件焊接时卡入PCB对应的定位孔中，提升生产组装时的对位精度，减少焊接偏移的不良率。

在安装边界设计上，这款接头充分考虑了板载安装的空间占用需求，主体塑壳采用方正的矮型结构，不会在电路板上占用过多的横向与纵向空间，适配紧凑化的设备内部布局，引脚的间距、伸出长度都符合常规波峰焊的生产工艺要求，不需要额外定制特殊治具就可以完成批量焊接。接头的插接端开口做了导向倒角处理，公头插入时可以顺着倒角顺滑进入对接位置，即使盲插也能顺利完成对接，提升日常使用的便捷性，同时开口的尺寸精度控制严格，和适配公头的配合间隙控制在合理范围，既不会因为间隙过大出现接插松动，也不会因为间隙过小导致插拔阻力过大、磨损加剧的问题。整体结构没有多余的冗余设计，所有结构特征都服务于可靠供电、稳固安装、便捷使用的核心需求，能够在-20℃到85℃的常规工作环境下长期稳定工作，适配多数室内使用的低压电子设备的供电连接要求。
