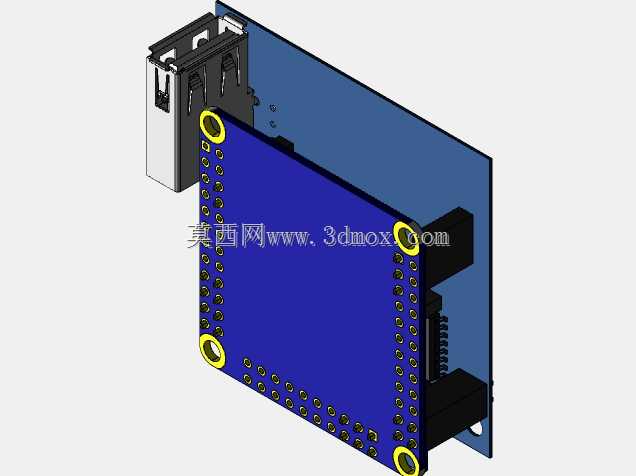

嵌入式开发用Nanopi核心载板结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:250512
  • 嵌入式开发用Nanopi核心载板结构设计

这款核心载板主要面向嵌入式开发场景,适配Nanopi系列核心模块,在工业控制终端、小型物联网网关、边缘计算节点、便携检测设备等产品的原型开发与小批量量产环节中,承担核心模块与外设之间的信号转接、供电分配、接口引出功能。设计过程中优先考虑核心模块的对位安装精度,板体四角设置带金属衬圈的安装孔,可直接通过铜柱固定在设备壳体内部的安装柱上,安装孔位间距匹配主流嵌入式外壳的通用固定尺寸,不需要额外设计转接支架就能完成装配。载板一侧引出多路USB接口,可直接连接U盘、串口模块、无线网卡等常用外设,另一侧预留排针焊接位,可根据项目需求焊接不同高度的排针,引出GPIO、串口、I2C、SPI等核心板原生引脚,方便外接传感器、显示屏、驱动板等功能扩展模块。板体边缘做了圆角处理,避免装配过程中划伤操作人员或壳体内壁的线材,接口位置的开孔公差控制在合理范围,保证USB公头插入时不会出现卡滞、对位不准的问题。供电回路的走线做了加宽处理,可承载核心模块满负载运行时的电流需求,避免大电流工况下出现线路压降过大导致的模块重启问题。核心模块的安装区域做了限位设计,焊接排母时可快速对位,不会出现核心板插装偏移导致的引脚接触不良问题。载板整体厚度采用常规PCB板厚标准,可适配市面上绝大多数通用外壳的内部安装空间,板上元件布局避开了安装孔与结构干涉区域,固定时不会出现螺丝挤压元件导致的短路风险。在实际项目应用中,这款载板可直接作为核心控制板的基底,开发人员只需要根据项目需求在外接引脚上连接对应功能模块,就能快速完成产品原型搭建,大幅缩短硬件开发周期,不需要从零开始绘制核心板的外围电路,降低硬件设计出错的概率。载板上的接口排布充分考虑了常用外设的接线顺序,常用的USB接口布置在板体边缘靠近外壳开孔的位置,不需要额外延长线就能直接外接设备,排针引脚的排布顺序按照功能类型分区,接线时可快速区分电源引脚、信号引脚,减少接线错误的概率。
