SIM800蜂窝通信模块简易结构数模

　　在做物联网终端、远程数采终端或者小型工控主板的结构堆叠时，通信模组往往是板上高度、焊盘布局和屏蔽边界都需要提前锁定的核心器件。这套SIM800 GSM/GPRS模组的简化三维数模，没有把内部射频电路、基带芯片的细碎结构全部还原，而是把结构工程师在整机布局阶段真正需要的外部轮廓、封装高度、侧边焊盘排布和基板边界做了清晰表达，足够支撑主板干涉检查、外壳开孔避让和整机堆叠评审。

　　从实际使用场景看，这类四频蜂窝模组常被嵌入智能电表、车载定位终端、安防报警主机、远程水利监测柜、共享设备控制板以及老旧工业设备的联网改造单元中。它承担的不是本地运算，而是把串口侧采集到的状态量、告警量或业务数据通过移动蜂窝网络发往后台，同时接收平台下发的参数配置与控制指令。结构设计时如果只看二维规格书，很容易在屏蔽罩高度、LCC焊盘侧边空间、SIM卡座走线区域和天线馈点附近留下干涉隐患；有了可直接调入装配环境的简化实体，这些边界可以在布局早期就被核对。

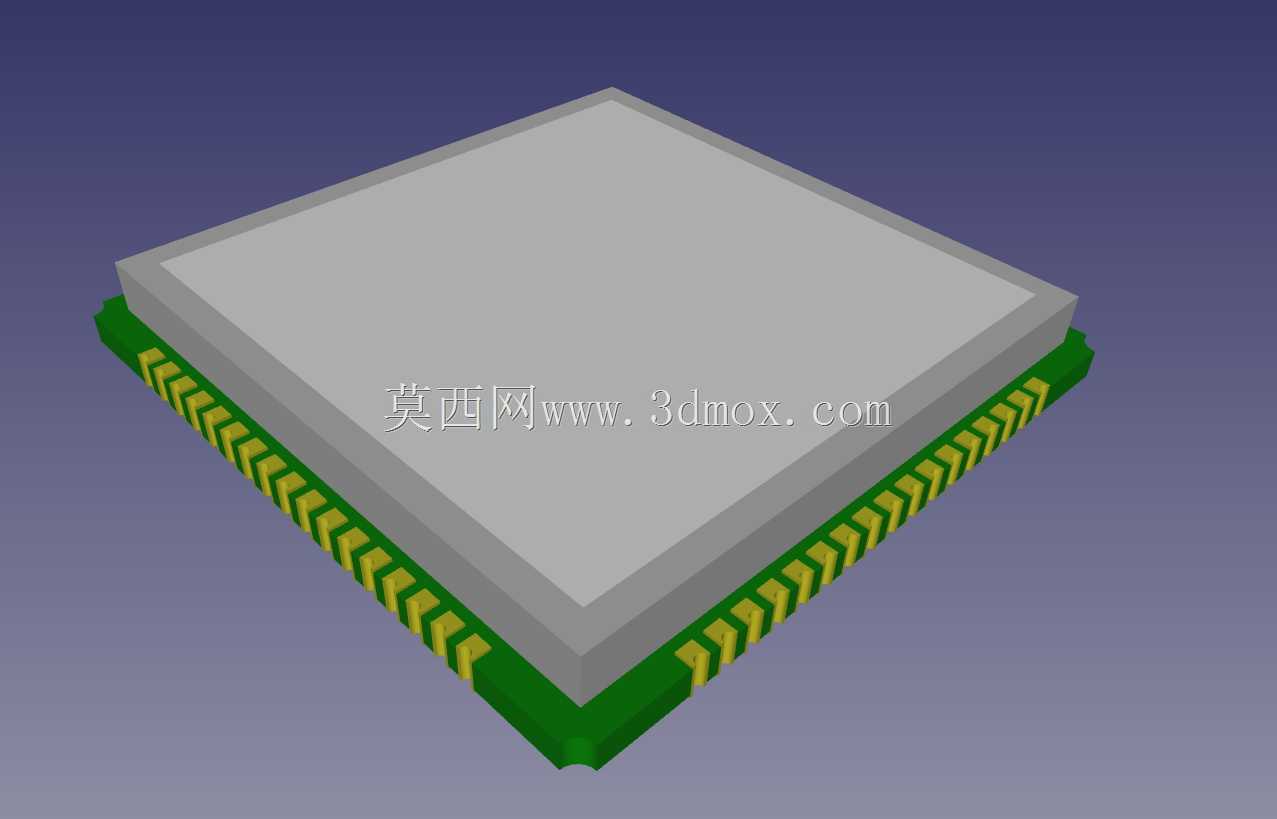

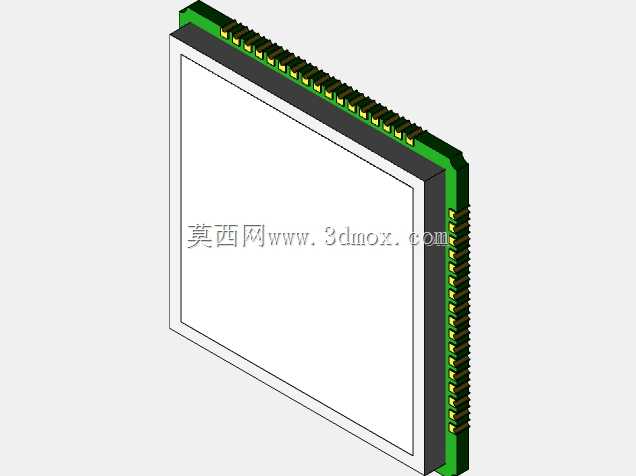

　　模型的外形采用典型的表贴通信模组表达：下部为绿色PCB基板，基板两长边连续排布黄色侧边焊盘，上部为灰色金属屏蔽罩，整体呈低高度方形封装。屏蔽罩顶面平整，四角做了过渡处理，没有额外突出的连接器，因此整机内部可以把它当作一个规则的方形器件来预留空间。需要注意的是，真实模组上方虽然可以贴近外壳内壁布置，但不能让金属外壳直接压在屏蔽罩上形成摩擦或应力集中；若设备存在振动、跌落或温差变形，建议在屏蔽罩与壳体之间保留均匀间隙，或者通过绝缘缓冲垫控制压缩量。

　　安装边界方面，这类LCC表贴模组依赖主板焊盘承载，不需要螺钉固定，却对PCB局部平整度和焊盘外侧维修空间有要求。数模中两侧密集的齿状焊盘对应电源、地、串口、音频、SIM卡、控制和网络状态等引脚，结构堆叠时不能在焊盘投影区下方布置过高的背面元件，也不宜让壳体筋位压到焊点边缘。模组周围应预留返修加热空间，避免相邻高器件把热风返修通道完全封死。电源入口的大电容、ESD器件和SIM卡座虽然不属于模组本体，但在整机装配里常与它紧邻，简化模型能够帮助设计人员快速判断这些外围件的高度差是否合理。

　　设计思路上，这类简化数模追求的是装配可用性，而不是视觉复杂度。屏蔽罩使用单一实体表达顶面和侧壁，能够准确反映最大外形高度；PCB基板略向外伸出，明确了模组底部与主板贴合的范围；侧边焊盘以连续阵列形式表现，既能提示焊接区位置，也能在三维剖切时看到模组与主板之间的封装关系。对于不需要输出芯片级加工图纸的结构评审来说，这种处理方式比重建全部内部器件更高效，也能减少装配文件的冗余。

　　在外壳设计中，天线区域是必须和模组模型一起考虑的部分。若采用板载PCB天线，主板对应区域不能铺铜，也不能被金属壳体、电池或大面积线束遮挡；若采用IPEX外接天线，射频连接线的走线半径、连接器插拔空间和固定点都要在模组周边预留出来。SIM800模组本身占据的方形区域较规整，但天线性能对周围介质很敏感，外观结构不能只按不干涉来判断，还要给天线净空和无线信号传播留出路径。

　　热与可靠性边界同样需要在堆叠时考虑。蜂窝模组在发射瞬间电流较大，电源回路和地铺铜会影响压降，主板上的固定孔、壳体支撑柱应避免把应力传递到模组焊点附近。设备外壳若采用灌封或 conformal coating 工艺，还要核对音频通道、测试点和SIM卡区域是否需要遮蔽。简化模型可用于检查灌封胶流动空间、壳体壁厚与模组高度之间的关系，尤其在薄壳手持终端或紧凑导轨终端中，能够提前发现顶部间隙不足、侧边连接器打架等问题。

　　从整机协同角度看，把该模组数模放入PCB结构装配后，可以同步完成多项检查：模组顶面与上壳的安全距离、侧边焊盘与相邻元件的维修间隙、基板边缘与板框的距离、天线馈线的弯曲路径、SIM卡座插拔方向，以及调试串口测试点的可达性。对于多板连接的设备，还可以用它校核通信板与主控板之间的堆叠高度，避免连接排线在屏蔽罩上方形成硬折。

　　总体而言，这套模型抓住了SIM800通信模组在结构设计中的关键外部特征：方形屏蔽罩、绿色基板、两侧表贴焊盘和紧凑安装高度。它适合在方案选型、主板初步布局、外壳结构设计和装配干涉检查阶段使用，帮助工程人员把通信模组这个不可随意压缩的功能单元提前纳入整机边界，而不是等到PCB定型后再发现高度、净空或焊接维修空间存在冲突。
