小型DC-DC降压稳压电源模块三维结构

这款小型DC-DC降压稳压模块，是面向低压直流供电场景设计的紧凑型电源转换部件，广泛应用在嵌入式开发、小型电子设备改装、物联网终端供电、便携仪器电源适配、车载低压电子改装、DIY电子制作等场景中，能够将较高的直流输入电压稳定转换为负载所需的较低直流电压，为后级电路提供稳定可靠的供电保障，避免电压波动对敏感电子元件造成损伤，解决不同电压规格电子部件的供电匹配问题。

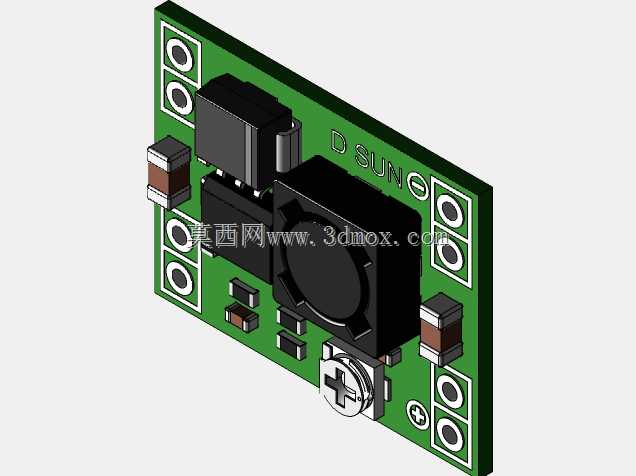

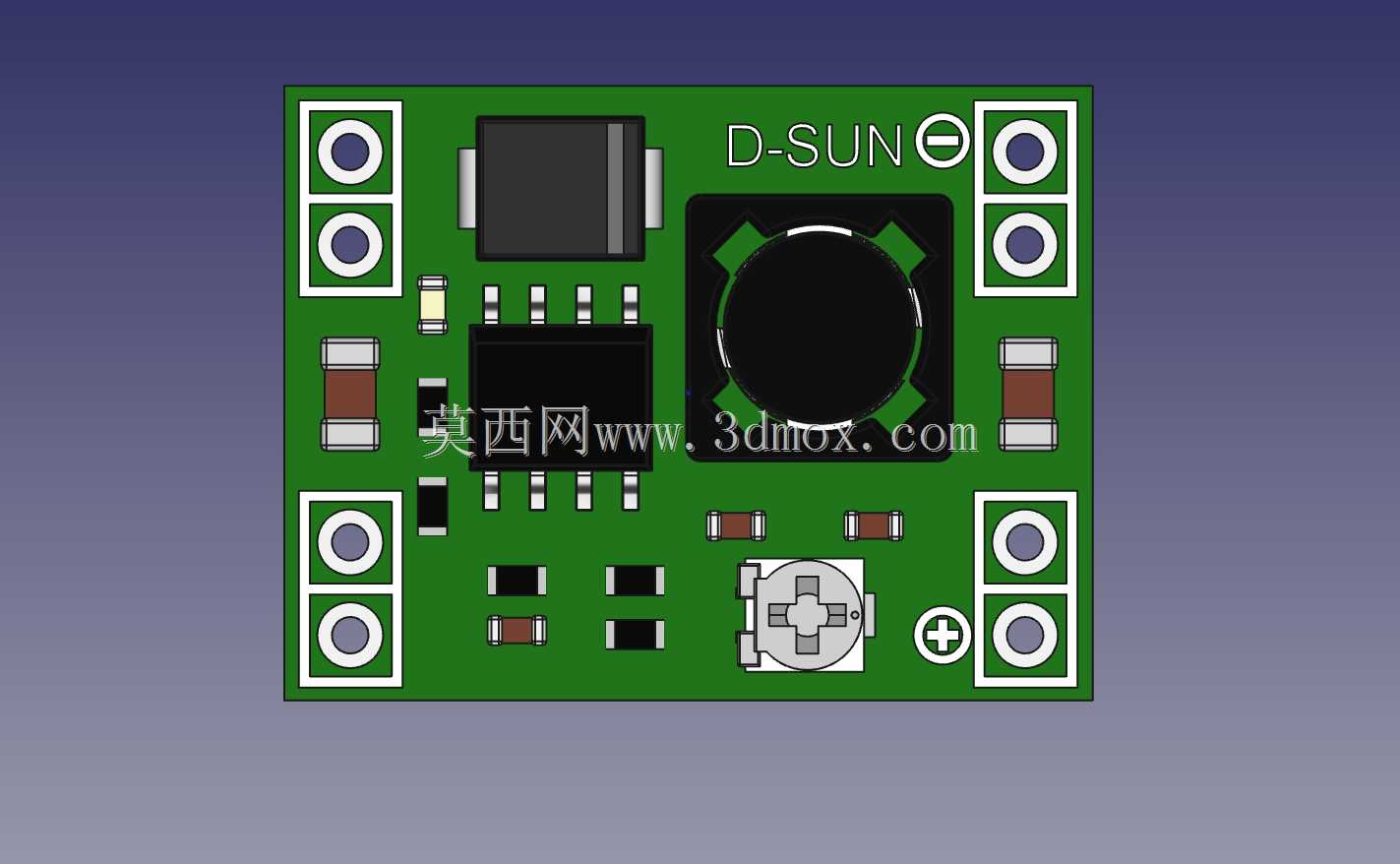

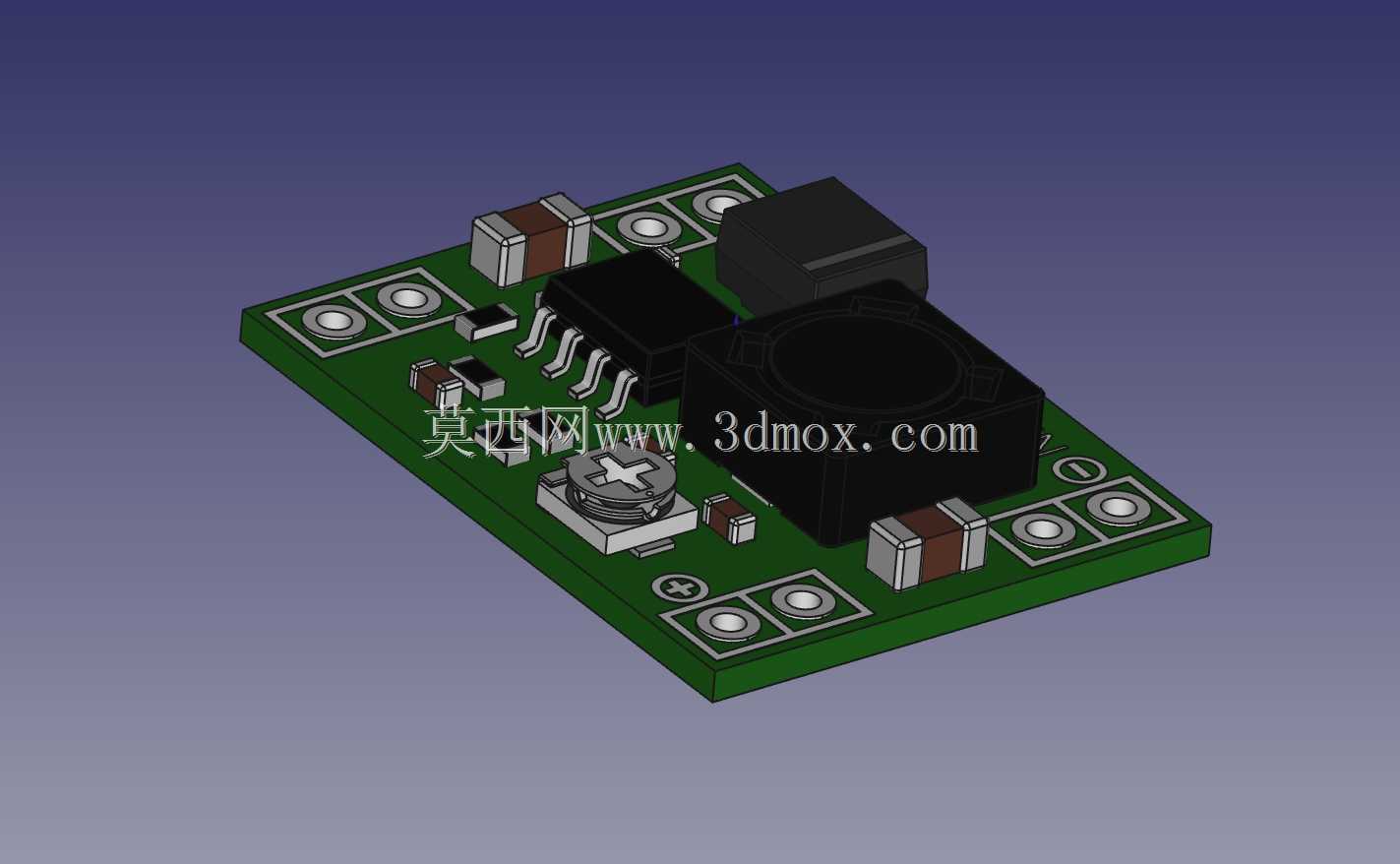

模块核心采用MP1584降压芯片作为主控转换核心，外围搭配功率电感、输入输出滤波电容、续流元件、反馈电阻网络等必要器件，所有元件均采用表面贴装工艺布局在绿色PCB基板上，整体布局紧凑规整，在有限的板卡面积内完成了功率回路、反馈回路、滤波回路的合理排布，设计过程中充分考虑了功率器件的散热路径，将发热相对明显的电感与主芯片放置在板卡相对开阔的区域，同时预留了足够的铜箔面积辅助散热，避免长时间大电流工作时出现过热降效问题；输入输出端均设置了滤波电容，能够有效滤除输入电压的纹波干扰，同时抑制输出端的电压杂波，保障输出电压的纯净度，反馈回路的走线做了短距优化，减少外界电磁干扰对稳压精度的影响。

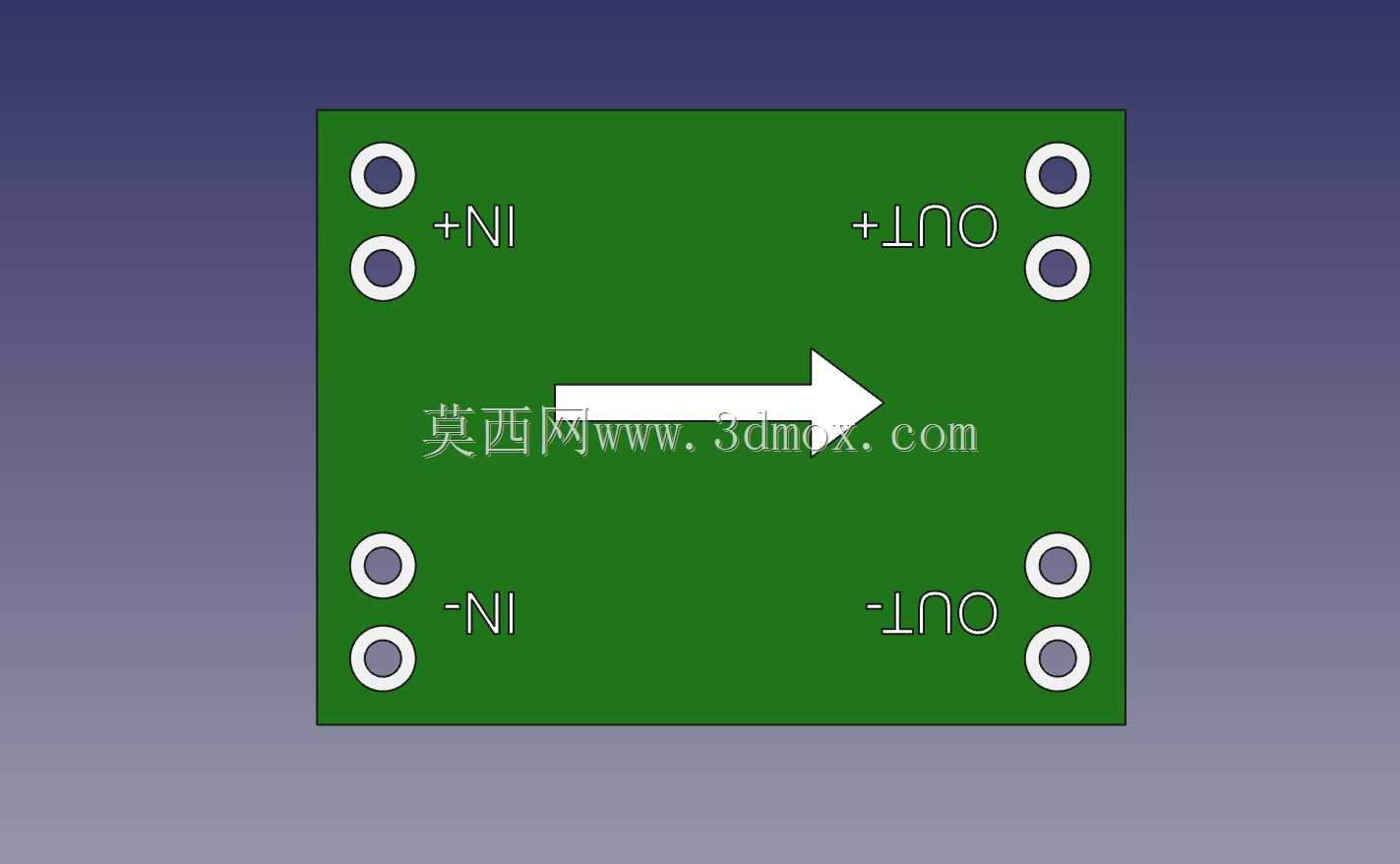

模块整体外形尺寸为22.1x16.8mm，整体高度为4.22mm，属于超薄型小体积电源模块，板卡四个角预留了标准安装固定孔，支持螺丝直接固定在设备壳体或者内部支架上，也可以通过排针直接焊接在主电路板上，安装方式灵活，能够适配狭小的设备内部安装空间；板卡边缘设置了清晰的输入、输出标识，能够避免安装接线时出现正负极反接的问题，输入端支持宽范围直流电压输入，能够覆盖常见的直流供电电压区间，输出端可通过反馈电阻调整输出电压值，满足不同负载的供电电压需求，持续输出电流能够满足多数小型电子部件的供电需求，转换效率处于较高水平，工作时自身功耗低，发热控制表现优异。

在实际应用中，这类模块可以替代传统的线性稳压电路，大幅降低电源转换过程中的热量损耗，提升供电效率，同时更小的体积也能帮助设备缩减整体尺寸，在手持便携设备、小型传感节点、低压控制板卡等对安装空间、供电效率有较高要求的场景中，这类紧凑型降压稳压模块是供电方案的优选部件，其标准化的尺寸与通用的接线定义，也能方便工程师在不同项目中快速复用，缩短产品开发的电源设计周期。
