小型DC-DC降压稳压电源模块结构设计

这款小型降压稳压模块是面向低压直流供电场景开发的板载电源转换部件，核心依托MP1584电源芯片实现宽范围直流输入到稳定低压输出的转换功能，在各类嵌入式电子设备、小型工控终端、DIY电子制作、车载低压供电改造、物联网传感节点供电等场景中应用广泛，能够为后端负载提供稳定可靠的直流供电，避免输入电压波动、负载跳变带来的供电不稳问题，有效保护后端敏感电子元器件不受电压冲击损坏。

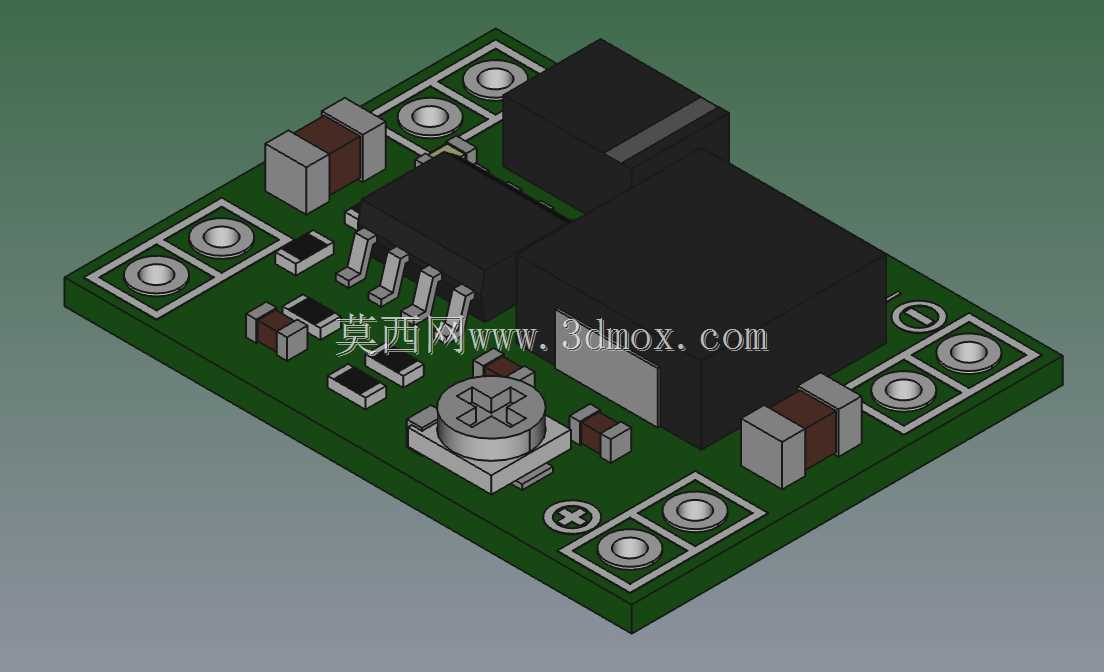

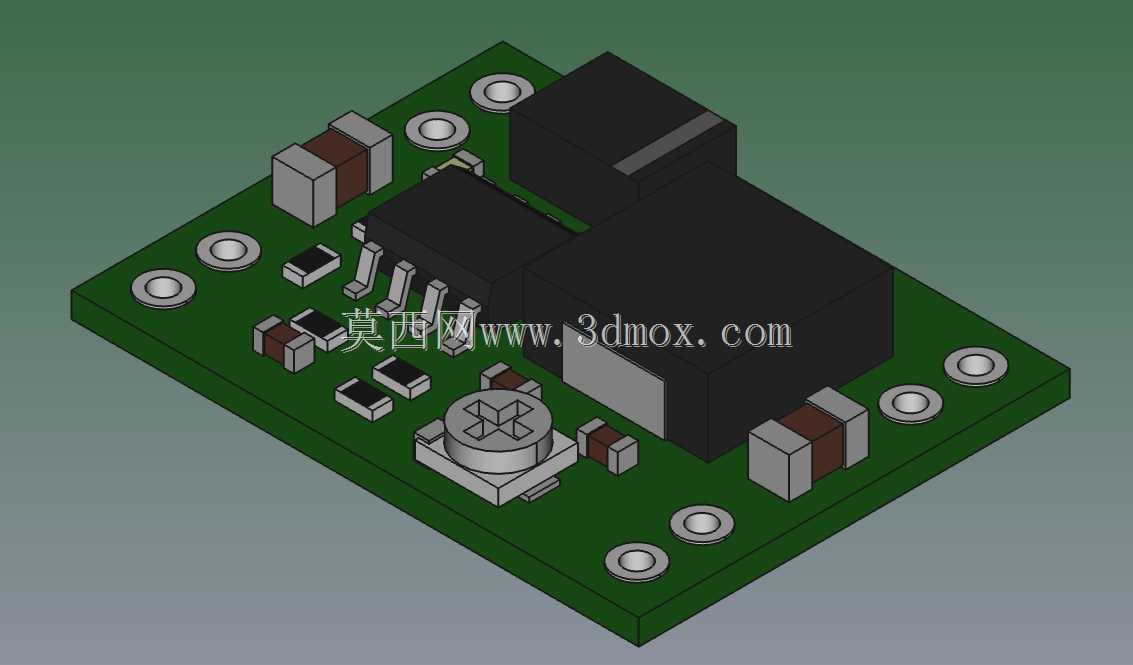

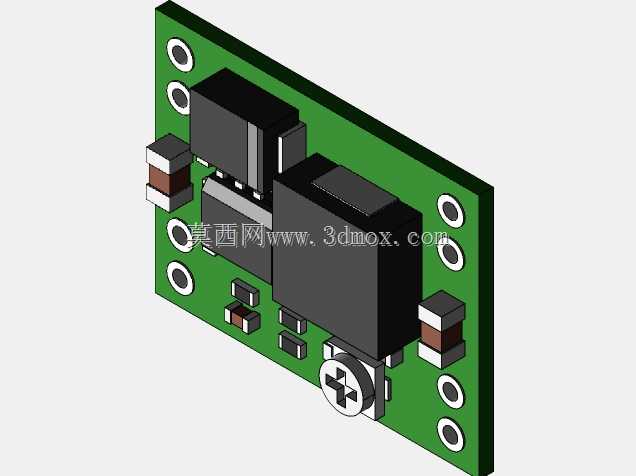

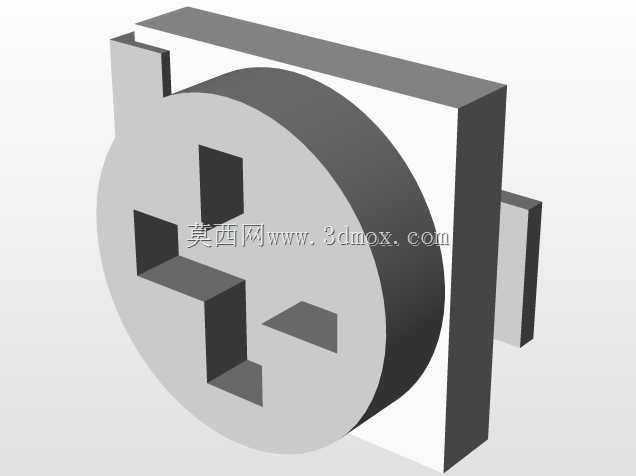

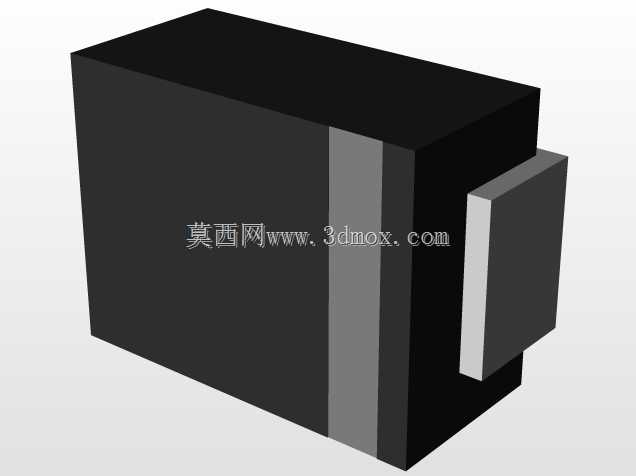

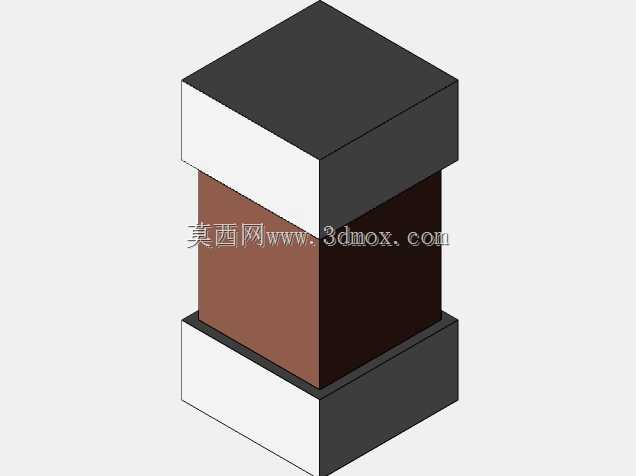

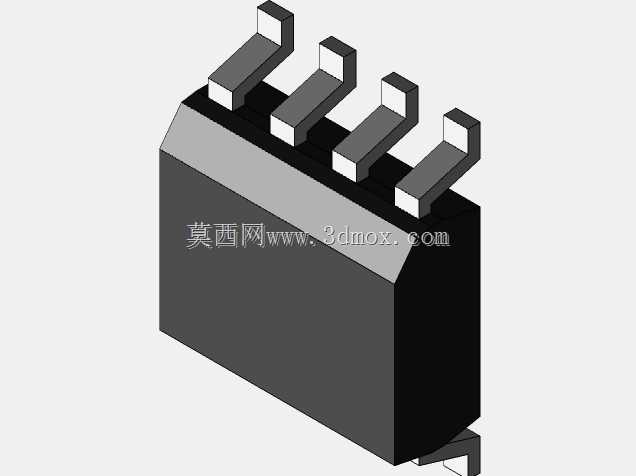

从功能特性来看，该模块具备直流降压转换的核心能力，可将较高的直流输入电压转换为后端电路适配的低压直流，输出电压稳定性强，纹波控制表现优异，能够满足多数数字电路、模拟传感电路的供电要求。模块设计过程中充分考虑了小型化应用的需求，将功率电感、输入输出滤波电容、反馈电阻网络、电源指示元件、功率芯片等核心元器件紧凑布局在印制电路板上，同时区分了带丝印标识与无丝印标识的两个简化版本，适配不同生产加工、应用场景的需求，带丝印版本可清晰标注引脚定义、参数标识，方便调试与接线，无丝印版本可进一步压缩生产加工成本，适合大规模批量应用场景。

在外形尺寸与安装边界设计上，模块整体长宽尺寸控制在22.1x16.8mm，整体高度为4.22mm，属于超小型板载电源模块，能够轻松嵌入到空间局促的小型设备内部，不会占用过多的设备内部安装空间。电路板边缘预留了标准间距的安装固定孔与输入输出焊盘，既可以通过焊盘直接焊接在主电路板上实现板载集成，也可以通过引脚排针引出实现可拆卸式安装，安装方式灵活适配不同的装配需求。布局设计上充分考虑了功率器件的散热路径，将发热相对集中的功率芯片、电感布置在板卡通风顺畅的区域，避免热量堆积影响长期工作稳定性，滤波电容就近布置在芯片输入输出引脚附近，最大化降低线路寄生参数对电源纹波的影响，保证供电输出的纯净度。模块所有元器件的布局都经过合理性校验，元器件之间预留了足够的安全电气间隙，避免焊接、工作过程中出现短路风险，同时兼顾了手工焊接与自动化贴片加工的工艺要求，能够适配不同的生产加工条件。
