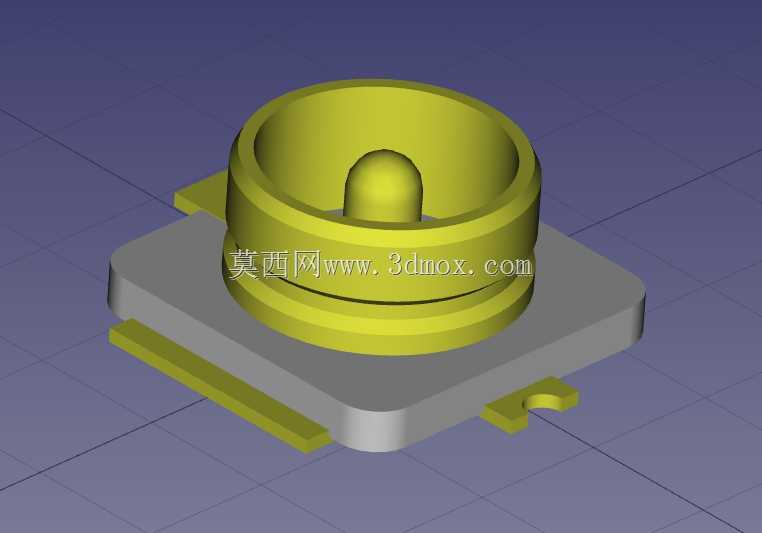

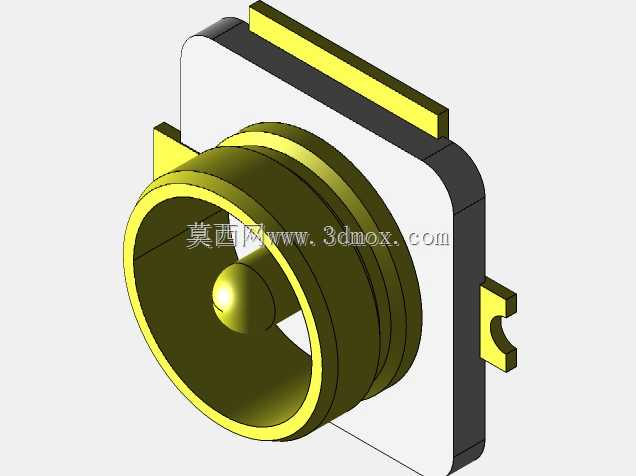

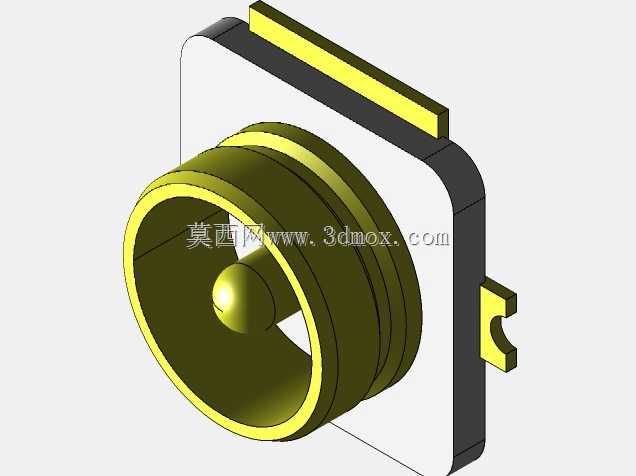

板载贴片式射频同轴公端连接器

项目分类:通讯工具类 发布时间:2022-05-13 ID:635254
  • 板载贴片式射频同轴公端连接器
  • 板载贴片式射频同轴公端连接器
  • 板载贴片式射频同轴公端连接器

  这类贴片式射频同轴公接头,在消费电子、无线通讯模组、小型物联网终端里的使用频率非常高,凡是板载天线需要通过同轴线缆和主控射频电路做可拆卸连接的位置,几乎都会选用该规格的接口。日常做整机堆叠评审时,结构工程师最先要核对的就是接头在PCB上的占位边界,避免和周边屏蔽罩、电池仓、塑胶壳体的卡扣立柱发生干涉。

  从实际装配逻辑来看,该接头采用表面贴装工艺,底部的金属焊端直接贴合在PCB表层焊盘上,过回流焊时和板上其他阻容元件同步完成焊接,不需要额外开设插装通孔,对高密度布线的通讯主板十分友好。接头中心的凸针是射频信号的内导体接触端,外围凸起的环形金属壁构成外导体屏蔽层,二者之间靠耐高温绝缘介质隔开,工作时既可以保证50欧姆阻抗连续,也能把外界电磁干扰挡在传输路径之外,避免蓝牙、WiFi、GPS这类弱信号在板端连接处出现额外损耗。

  建模时最先要敲定的是底座的安装轮廓:方形承载基座的长宽尺寸要完全匹配PCB封装库给出的焊盘间距,基座两侧伸出的扁平焊翼分别搭在对应接地焊盘上,焊接后既承担电气接地作用,也能把整个接头牢牢固定在板面上,抗跌落拉扯的能力远靠单点焊接的小型接口。环形主体的高度方向要严格控制尺寸,整机壳体内壁到PCB板面的间隙通常只有一毫米左右,接头顶端不能顶到壳体内壁的天线避让区域,同时还要保证配套的IPEX母座线端扣合时有足够的插拔操作空间,不会被周边过高的元件挡住手指或者镊子的操作路径。

  设计环形对接结构时,内壁的导向倒角不能省略,产线工人在暗箱或者狭小设备内部盲插线缆端子时,倒角可以把偏移的母座顺滑引导到卡合位置,不需要反复对位。环壁上预留的卡扣槽位要和线端母座的弹性凸点对应,扣合到位后会有清晰的段落触感,避免运输过程中震动松脱。中心接触凸针的顶端做圆弧过渡,既可以避免插拔时刮伤母座内部的弹性接触簧片,也能保证公母对接时接触面完全贴合,把信号驻波比控制在射频电路允许的范围内。

  做整机结构校核时还要留意接头周边的禁布区:环形接口正上方不能布置任何突出元件,周边一毫米范围内不要放置高度超过接头二分之一的元器件,一方面是给插拔操作留出镊子操作空间,另一方面金属外壳的接头如果和相邻屏蔽罩距离过近,容易出现意外短路或者阻抗偏移。底座下方的PCB区域通常会做整片接地铺铜,多个过孔把表层焊盘和内层地层连通,接头的金属外壳焊接后直接和整机地连为一体,既提升屏蔽效能,也能在静电接触到接口时把电荷直接泄放到主板地,避免后端射频芯片被静电击穿。

  这类接头在路由器、车载通讯模块、无人机飞控、便携医疗设备里都大量使用,选型时结构工程师不需要额外设计复杂的固定结构,只要在PCB封装阶段把占位尺寸、焊盘位置、高度边界核对准确,后续贴片、组装、售后维护环节都不会出现装配干涉问题。三维建模过程中把环形对接段、贴片焊翼、中心接触针、绝缘基座的分层结构完整还原,结构评审时就能直接模拟公母接头对插后的整机空间状态,提前排查壳体、屏蔽件和接口之间的间隙隐患,减少打样后反复改板的次数。
