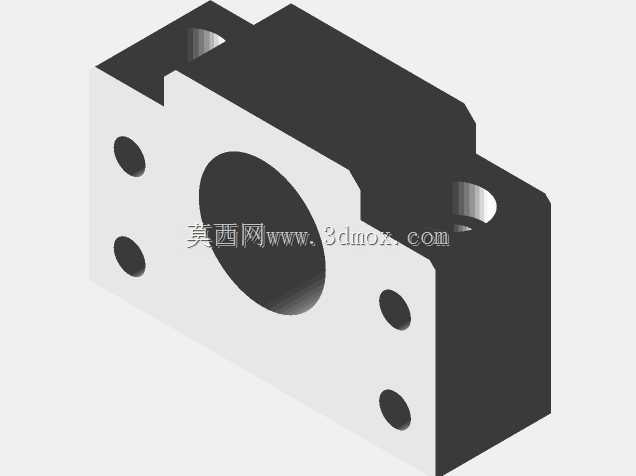

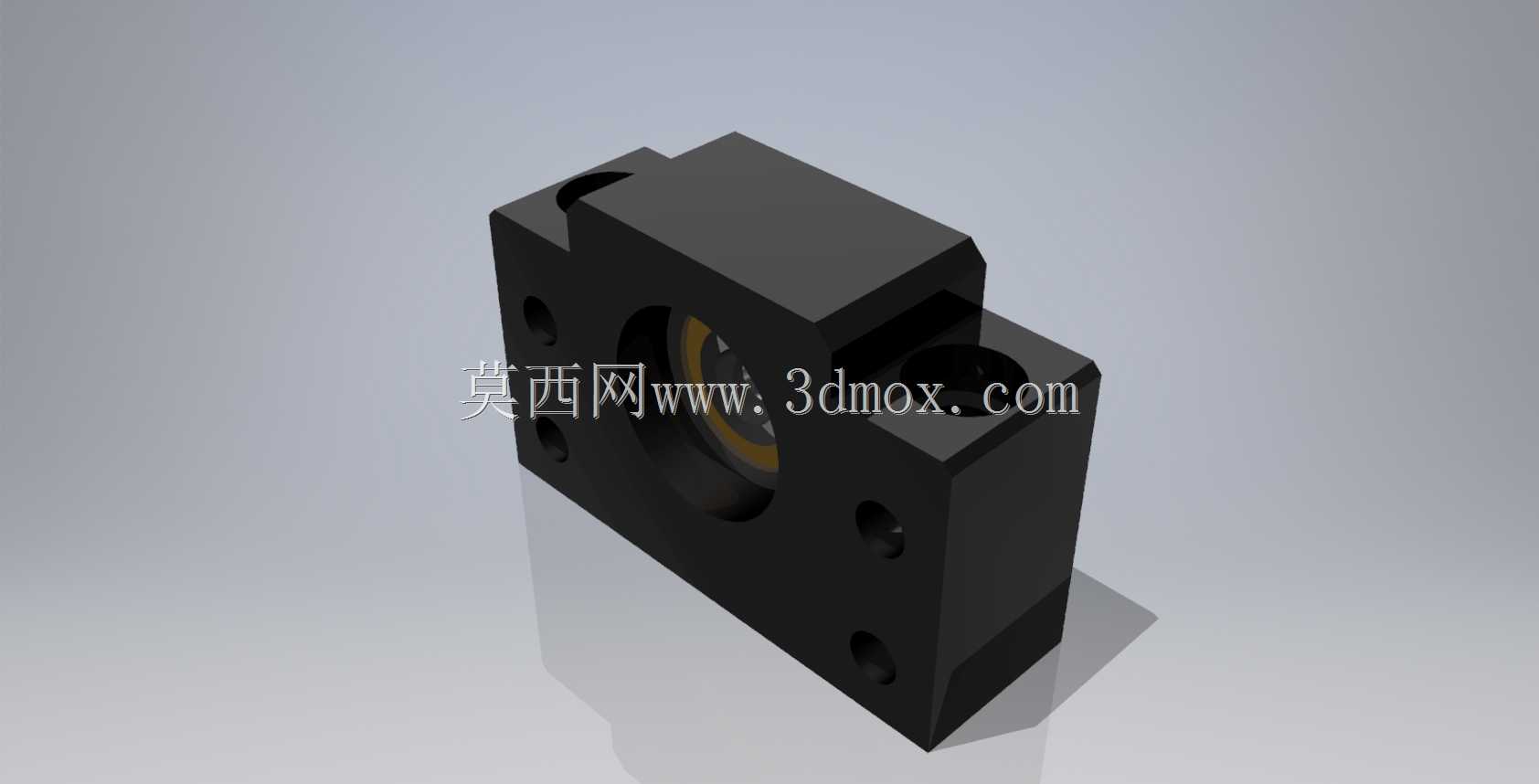

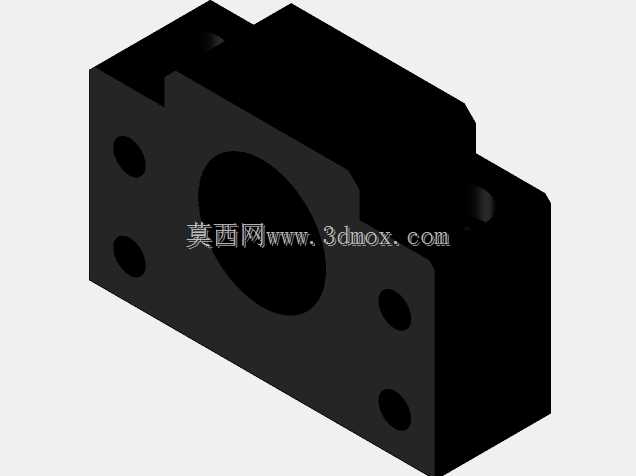

BF10滚珠丝杠端部固定支撑座结构

这款BF10滚珠丝杠端部支撑座，是直线传动系统中承担丝杠轴向定位、径向承载的核心配套部件，广泛应用于各类需要精密直线进给的工业场景中，常见于数控加工设备的进给轴模组、自动化点胶设备的位移平台、电子制造产线的移栽机构、精密检测仪器的位移调节单元，是保障滚珠丝杠传动精度、运行稳定性的关键基础零件。在实际设备运行过程中，滚珠丝杠承担着将伺服电机的旋转运动转化为直线运动的传动职能，而端部支撑座则需要为丝杠提供稳定的回转支撑，同时抵消丝杠高速运转时产生的轴向窜动，避免丝杠因长距离传动出现挠曲变形，降低传动过程中的振动与噪音，延长丝杠副的整体使用寿命。这款支撑座采用一体化方块式本体结构设计，本体为方正的块状构型，中心设置适配轴承安装的阶梯通孔，内部预装适配的角接触轴承组，可同时承受径向载荷与双向轴向载荷，匹配10规格的滚珠丝杠轴径使用；本体四个角位设置沉头安装孔，可通过内六角螺栓直接固定在设备安装基板上，安装面经过精密铣削加工，平面度控制在较高精度范围内，保障安装后支撑座与丝杠的同轴度，避免因安装偏差导致的轴承偏磨、丝杠卡顿问题。支撑座侧面对称设置的锁紧结构孔位，可在轴承装入后对轴承外圈进行顶紧固定，防止轴承在高速回转过程中出现外圈跑圈的问题；中心孔位的轴承预紧结构可根据实际使用工况调整预紧力，在高精度进给场景下可适当提高预紧量消除轴承游隙，提升传动刚性，在高速轻载场景下可适当降低预紧量减少运转阻力、降低运行温升。从安装边界来看，这款支撑座的方正外形占用安装空间紧凑，侧向无突出结构，可紧密贴合设备壁板或模组端板安装，安装孔位的中心距经过标准化设计，可直接适配同规格的市面上主流滚珠丝杠安装尺寸，无需额外对安装基板进行二次改孔加工，大幅降低设备组装时的适配成本。支撑座的本体采用高强度合金钢材质加工，整体经过发黑防锈处理，可适应车间内多油污、多切削液的复杂工作环境，长期使用不易出现锈蚀、变形问题；内部预装的轴承经过预压调隙，出厂时已完成轴承与座体的配合公差选配，用户在组装设备时可直接将丝杠轴端插入支撑座中心孔，通过轴端锁紧螺母锁紧即可完成装配，无需自行选配轴承、调整配合间隙，有效缩短设备的组装调试周期。在实际选型搭配时，这款支撑座通常与同规格的丝杠螺母座、另一端的浮动支撑座配合使用，共同组成完整的丝杠传动支撑体系，当设备行程较短、对传动刚性要求较高时，也可采用两端均使用该款固定支撑座的双固定支撑方式，进一步提升丝杠的临界转速，抑制丝杠高速运转时的共振问题，满足高动态响应的直线传动需求。
