直插式铝电解电容器三维结构设计

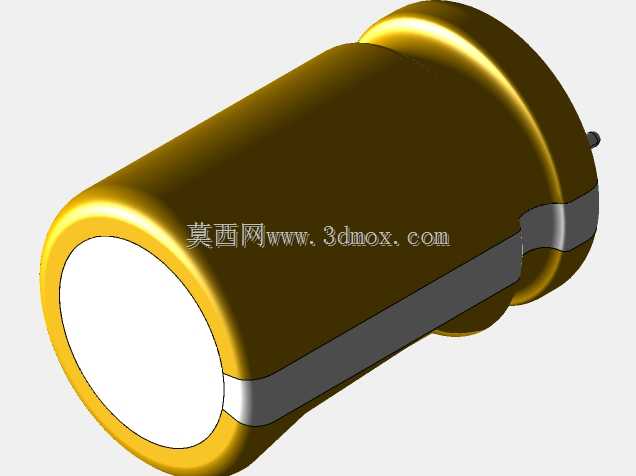

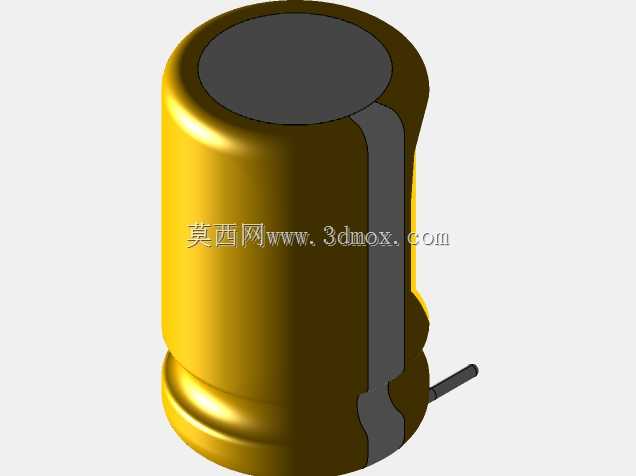

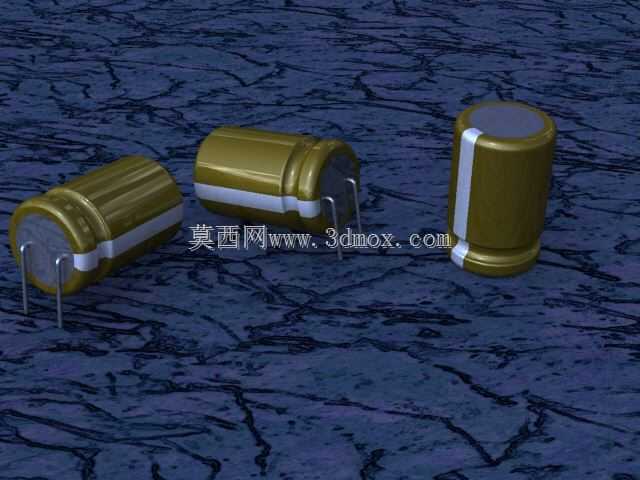

在消费电子、工业控制、电源转换类电路板的设计开发流程中，直插式铝电解电容器是应用范围极广的无源储能元件，这类元件主要承担电路中的滤波、退耦、信号耦合、能量缓冲与直流隔断作用，在开关电源输出端、音频信号通路、电机驱动电路、工控主板供电回路中都能见到它的身影，能够有效滤除电路中的低频纹波，稳定供电电压，在负载出现瞬时大电流需求时快速释放存储的电荷，避免电路出现电压跌落导致的工作异常，是保障电子设备稳定运行的核心基础元件之一。本次设计的铝电解电容器采用直插通孔安装结构，整体外形为圆柱状金属外壳封装，外壳采用金色氧化处理的铝质壳体，侧面带有醒目的负极标识条，能够帮助生产组装人员快速识别引脚极性，避免插件过程中出现极性反接导致的元件击穿、电路烧毁问题。设计过程中充分考虑了实际生产组装的安装边界需求，元件本体直径设置为16mm，本体高度为25mm，两个引脚的中心间距为7.5mm，引脚直径为0.8mm，既兼容常规波峰焊的通孔尺寸要求，也适配手工焊接的操作空间，同时支持垂直安装与水平安装两种通孔布局方式，能够适配不同内部空间的电路板设计需求，在空间紧凑的板卡中可以采用卧式贴板安装降低整体高度，在空间充裕的板卡中可以采用立式安装节省板面占用面积。在外形结构设计上，还原了铝电解电容的卷绕芯子封装结构特征，外壳端部的卷边封边结构、引脚与本体的连接过渡结构都按照实物比例进行还原，外壳表面的金属质感、负极标识条的位置都与量产实物保持一致，能够直接用于电路板装配干涉检查、产品结构仿真、电子设备组装教学演示、BOM表可视化展示等场景。在进行电路板布局设计时，工程师可以直接调用该模型进行空间排布校验，提前确认电容与周边接插件、散热片、高大元件之间的安全距离，避免生产组装时出现元件干涉、无法插装的问题，同时也可以用于产品宣传的爆炸图制作、装配流程演示动画制作，让非研发岗位的生产、销售人员能够直观理解元件的安装方式与结构特征。该模型还原了直插铝电解电容的所有关键外形特征，没有多余的结构冗余，安装尺寸完全符合行业通用的直插元件规范，能够适配绝大多数常规PCB设计的封装尺寸要求，不管是用于教学演示中的电子元件认知，还是产品研发中的结构干涉校验，都能够提供精准的外形参考，帮助设计人员提前规避安装空间不足、极性识别错误等常见设计问题，提升电路板设计的一次成功率，减少打样阶段的修改成本。
