钻机配套用液压夹持卡箍结构设计

这款液压卡箍是钻探作业场景中钻机设备的核心配套夹持部件，主要应用于地质勘探、油气钻井、矿山钻孔等工程作业现场，承担钻具的夹持固定、载荷传递与作业位姿锁定功能，是钻机执行钻杆接卸、钻进进给、故障提钻等工序时不可或缺的执行构件。在实际井下或露天钻探作业中，卡箍需要在高振动、多粉尘、存在泥浆腐蚀的恶劣工况下稳定工作，既要提供足够的夹持抱紧力避免钻杆打滑脱落，又要保证开合动作顺畅响应迅速，匹配钻机的连续作业节奏。

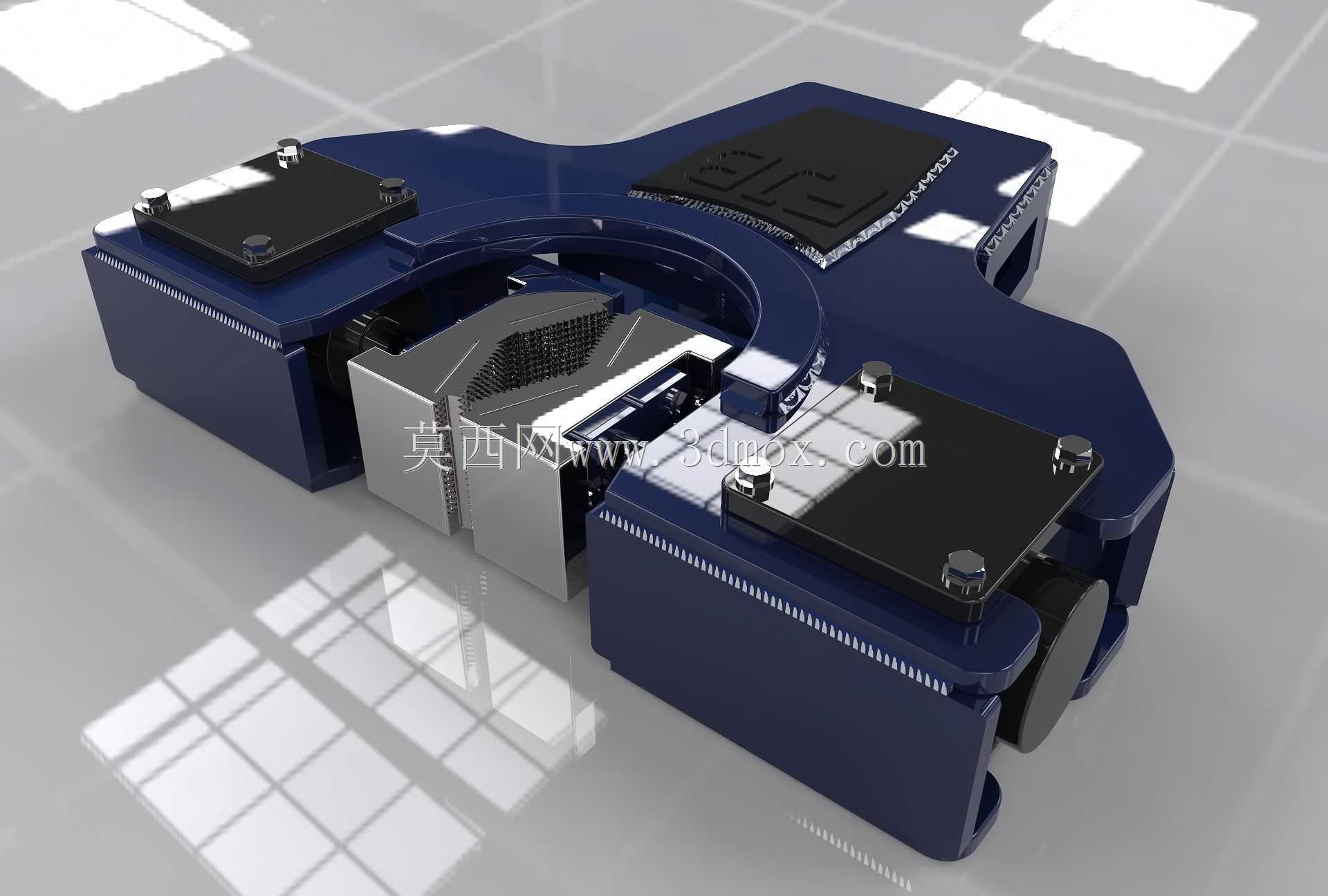

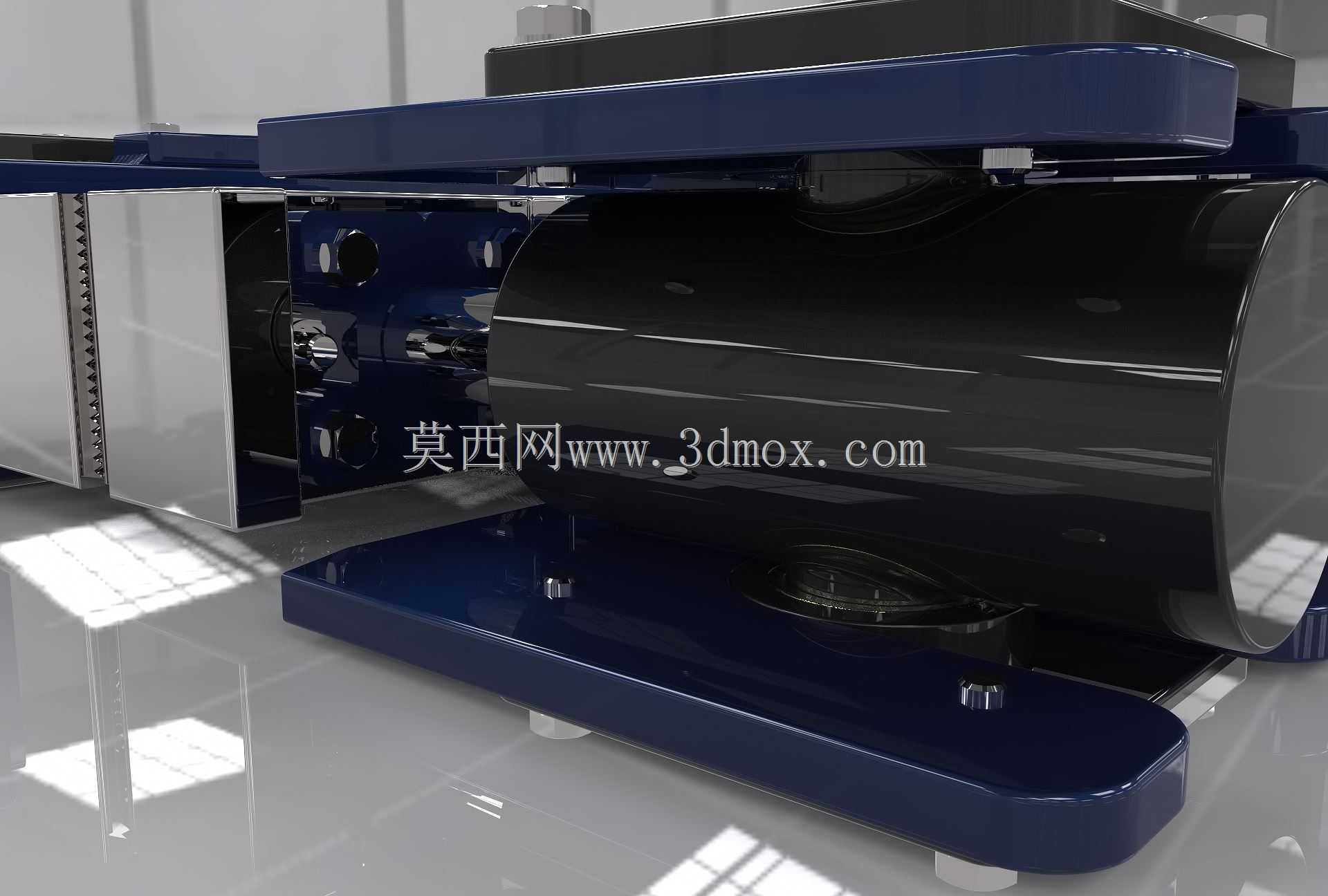

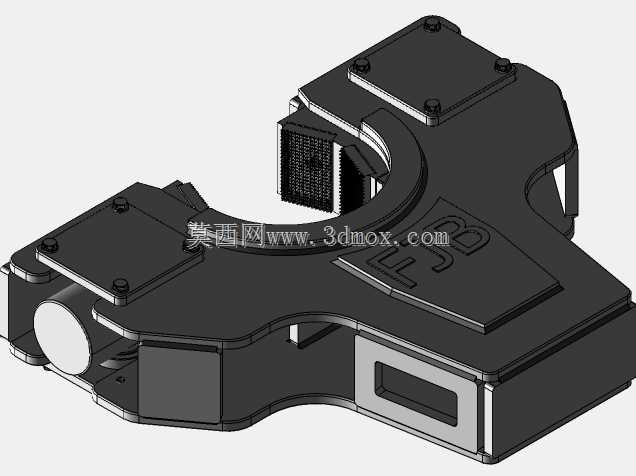

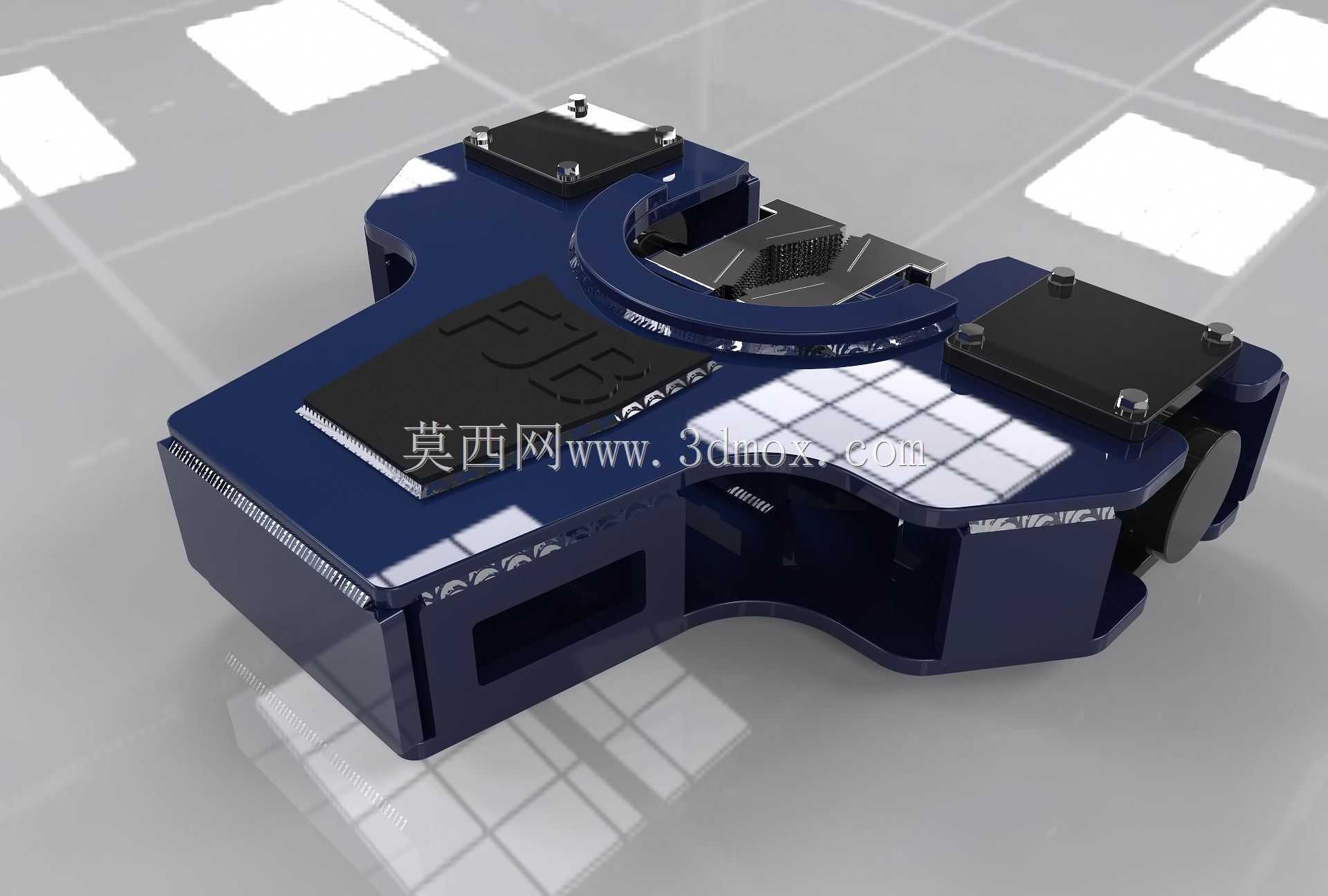

从功能特性来看，该卡箍采用对称式双液压驱动单元布局，两侧的液压执行模块可同步输出抱紧力，对穿设于中心通径内的钻杆形成均匀的周向夹持载荷，避免单侧受力导致的钻杆表面损伤或夹持偏载失效。卡爪部位采用嵌装式耐磨合金块设计，与钻杆接触的咬合面做了防滑纹理处理，既可以提升摩擦系数保证夹持可靠性，又能在耐磨件磨损后快速更换，降低现场维护成本。主体承载结构采用高强度合金铸钢成型，在保证结构刚性的前提下优化了筋板布局，有效降低设备整体自重，减少钻机回转头的负载负担。

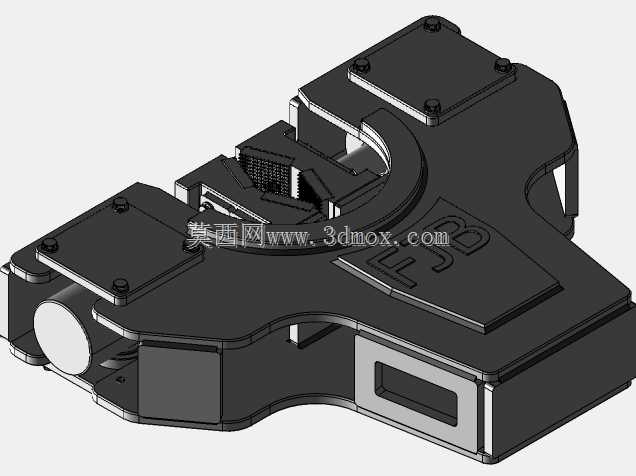

设计过程中，团队充分结合钻探作业的实际工况需求，首先围绕常用钻杆的直径规格确定了中心通径的尺寸边界，保证适配主流规格的地质钻杆、石油钻杆的穿装需求，同时严格控制卡箍的整体外形轮廓尺寸，确保其可以直接适配现有主流钻机的回转头安装接口，无需对原有设备进行额外改造即可完成换装。安装接口采用定位销加高强度螺栓的组合连接形式，既保证安装时的定位精度，又能承受钻进过程中传递的轴向与径向复合载荷，避免连接部位出现松动位移。液压油路采用内置式布局设计，将供油油道集成在主体结构内部，减少外接管路的裸露长度，避免作业过程中飞溅的碎石、泥浆磕碰损坏液压管路，提升设备运行的可靠性。卡箍的开合行程做了冗余设计，保证在钻杆存在轻微弯曲变形、表面粘附泥浆层的情况下依然可以顺利完成抱紧与松开动作，适配现场复杂的作业条件。整体结构做了分体式模块化设计，各个功能单元均可独立拆卸，现场出现故障时无需整体拆解卡箍，即可快速更换损坏的零部件，大幅缩短设备停机维护的时间，提升钻探作业的整体施工效率。
