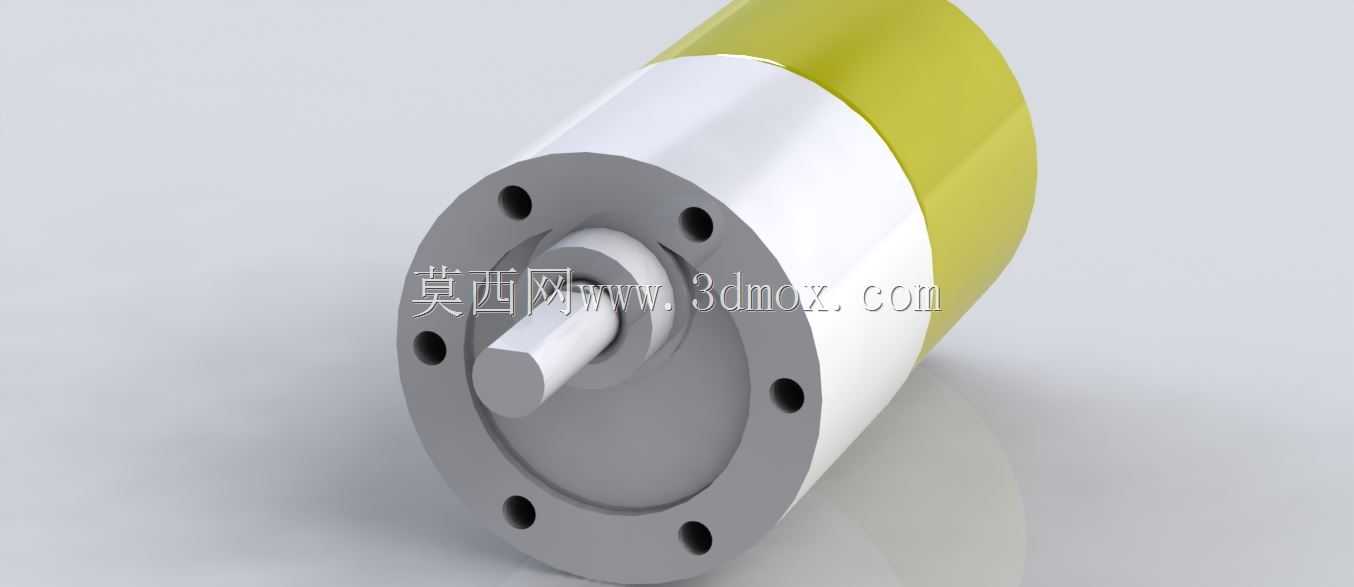

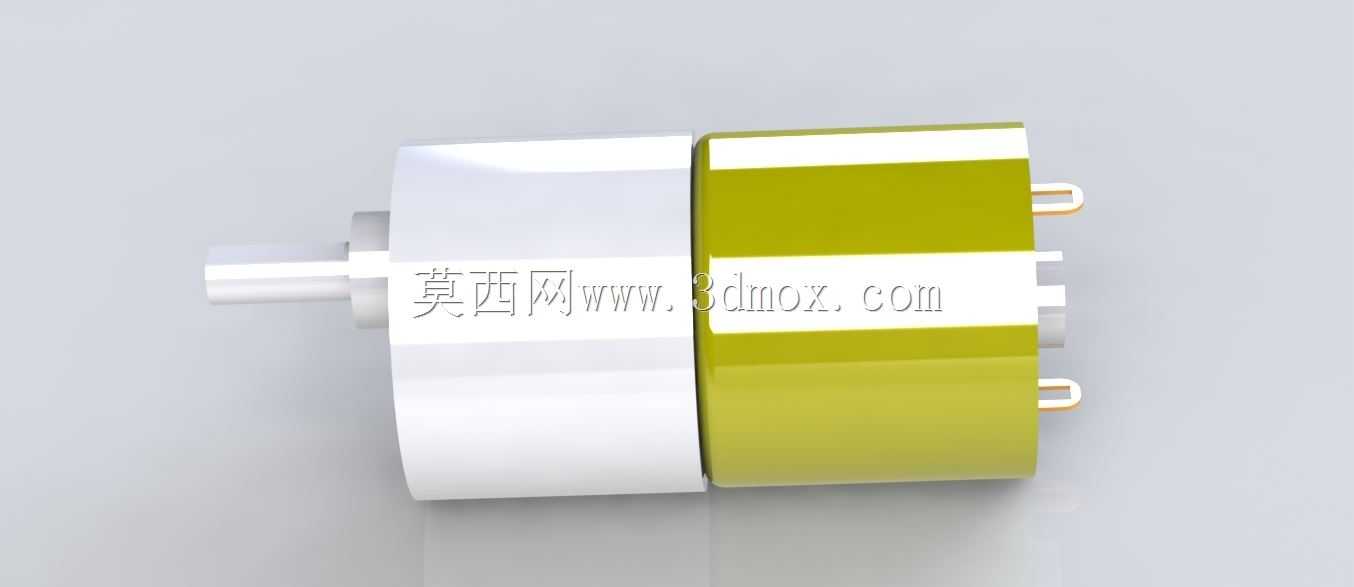

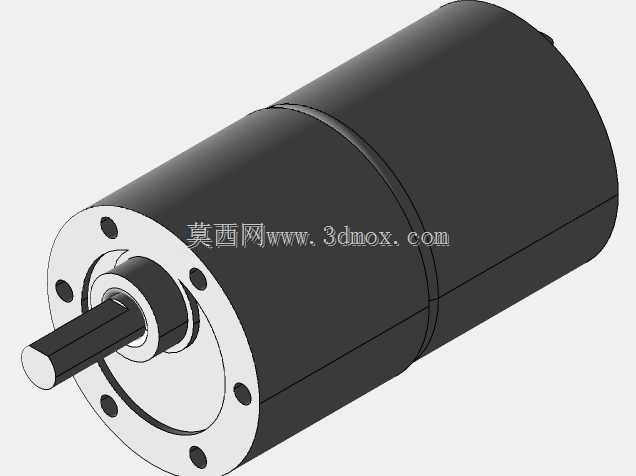

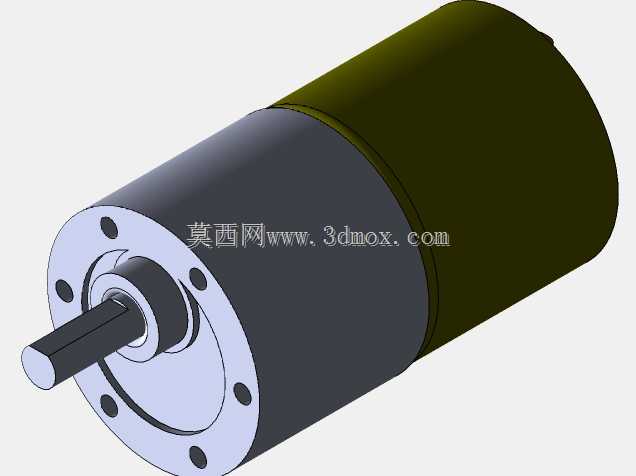

ZGB37RG直流齿轮传动减速电机结构

这款ZGB37RG直齿齿轮传动直流减速电机，广泛应用在小型自动化传动场景中，常见于智能小车驱动、小型传送带动力单元、智能家居电动机构、自动售货机出货传动、小型阀门驱动、教学实验台动力模块等对低转速大扭矩有需求的场合，能够在12V直流供电场景下稳定输出100转/分的额定转速，适配多数低压直流供电的小型设备动力需求。从实际用途来看，这类减速电机通过内置直齿齿轮组完成减速增扭，相比普通高速直流电机，它可以在同等功率下输出更大的驱动扭矩，避免负载启动时出现堵转烧机的问题，同时降低输出轴转速，匹配多数低速传动机构的转速需求，无需额外搭建外置减速结构，大幅简化终端设备的传动链路设计。在功能特性上，该电机采用直齿齿轮传动结构，传动效率稳定，正反转切换响应迅速，运行过程中传动噪音控制在小型设备可接受的区间，输出轴采用标准圆柱轴设计，可适配同步轮、齿轮、联轴器等多种常规传动连接件，电机尾部预留标准接线插脚，方便快速完成电路接线，无需额外焊接接线端子，降低装配环节的操作难度。从设计思路来看，这款电机采用同轴式布局，电机本体与减速箱集成在同一轴线上，整体外形为规整圆柱结构，最大限度压缩径向安装尺寸，方便在狭小的设备腔体内部完成安装固定；减速箱外壳采用耐磨金属材质，既可以保护内部齿轮组免受外力磕碰损坏，也能在长时间运行时辅助散发齿轮啮合产生的热量，提升电机连续运行的稳定性。在外形尺寸与安装边界上，该电机主体直径适配37mm规格的常规安装座，输出轴伸出长度、轴径均符合小型减速电机的通用安装标准，减速箱与电机本体衔接处做了台阶定位设计，安装时可以快速完成轴向定位，避免安装过程中出现同轴度偏差导致的运行抖动问题；电机尾部的接线插脚采用对称布局，预留足够的接线操作空间，不会和周边安装结构产生干涉，整体安装边界规整，没有外凸的异形结构，方便在设备设计阶段提前预留安装位，适配不同设备的紧凑安装需求。
