钻机配套压管作业执行机构结构设计

该压管机构是配套岩心钻机、水文地质钻机使用的核心辅助执行部件，主要应用于油气勘探、矿山钻探、工程地质勘察等野外钻井作业场景，承担钻具输送过程中夹持固定高压输送胶管、控制管路进给与锁止的核心功能，可在钻井作业起下钻、泥浆循环工况下，稳定卡持不同管径的高压胶管，避免管路受泥浆压力冲击出现窜动、脱落，保障钻井液循环通路的密闭性与稳定性，同时可配合钻具升降动作完成管路的同步位移调整，减少作业人员手动扶持管路的劳动强度，规避高压管路摆动带来的作业安全风险。

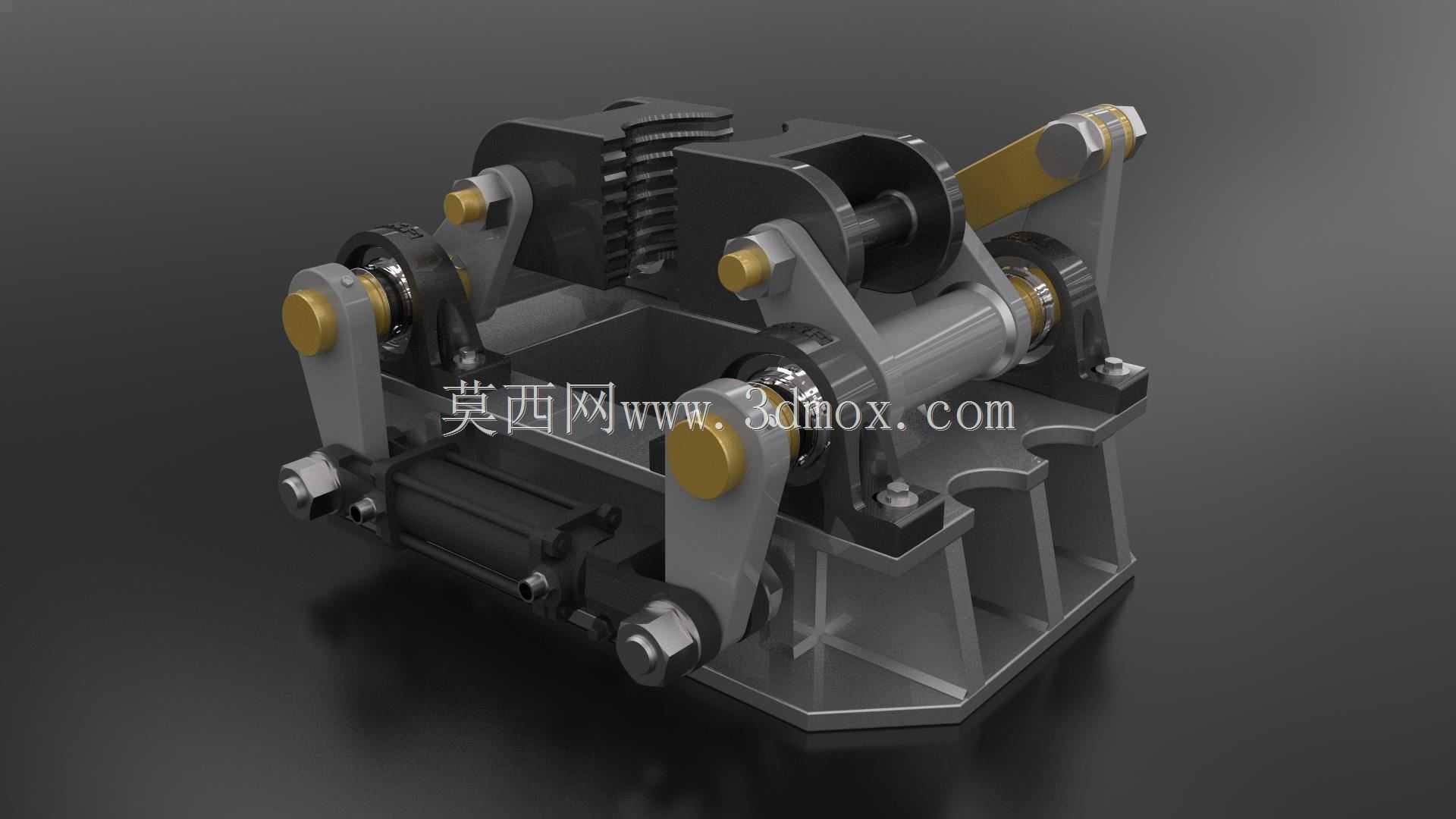

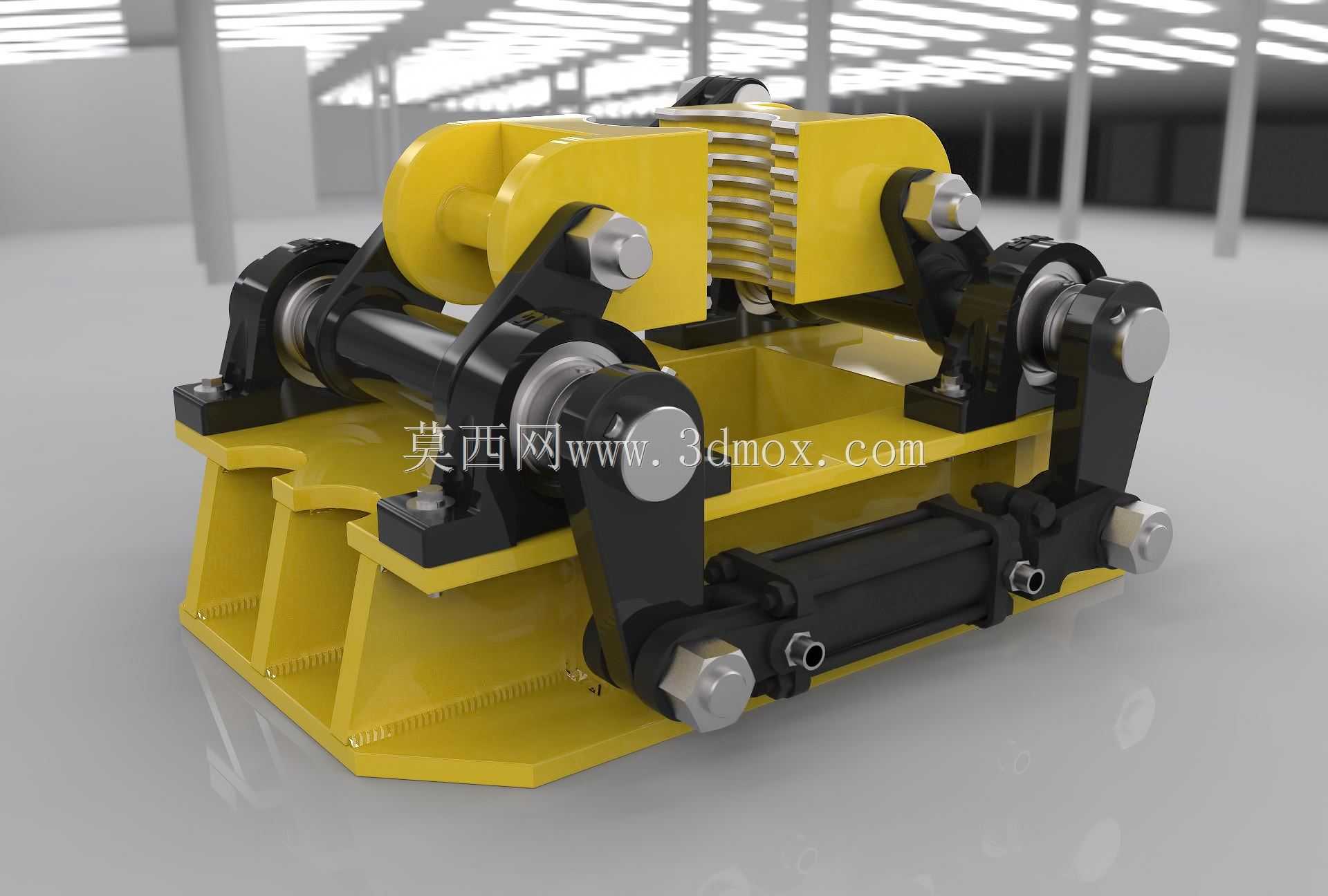

从功能特性来看，该机构采用对称式双摇杆夹持结构，通过偏心轮与连杆组件的传动配合实现夹持动作的力放大，夹持端配备可更换的防滑耐磨衬垫，可适配外径在50mm至120mm区间的高压胶管，夹持力可通过侧边的调节螺栓进行无级调整，既能够保证胶管被夹持时不出现打滑窜动，又不会因夹持力过大造成胶管内层钢丝骨架变形损伤。机构的动力输入侧集成齿轮传动组，可外接液压马达或者手动操作杆实现驱动，适配不同配置等级的钻机配套需求，传动齿轮采用渐开线圆柱直齿设计，传动效率高、承载能力强，可适应野外作业高粉尘、高湿度的恶劣工况，铰接转动部位全部配置防尘密封结构与自润滑轴承，可减少日常维护频次，延长设备野外无故障作业时长。

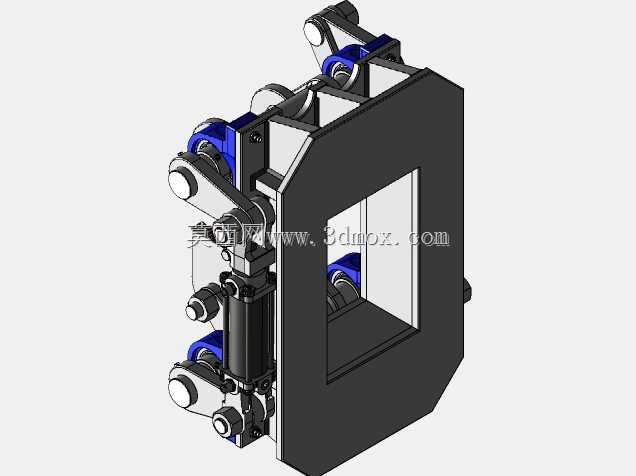

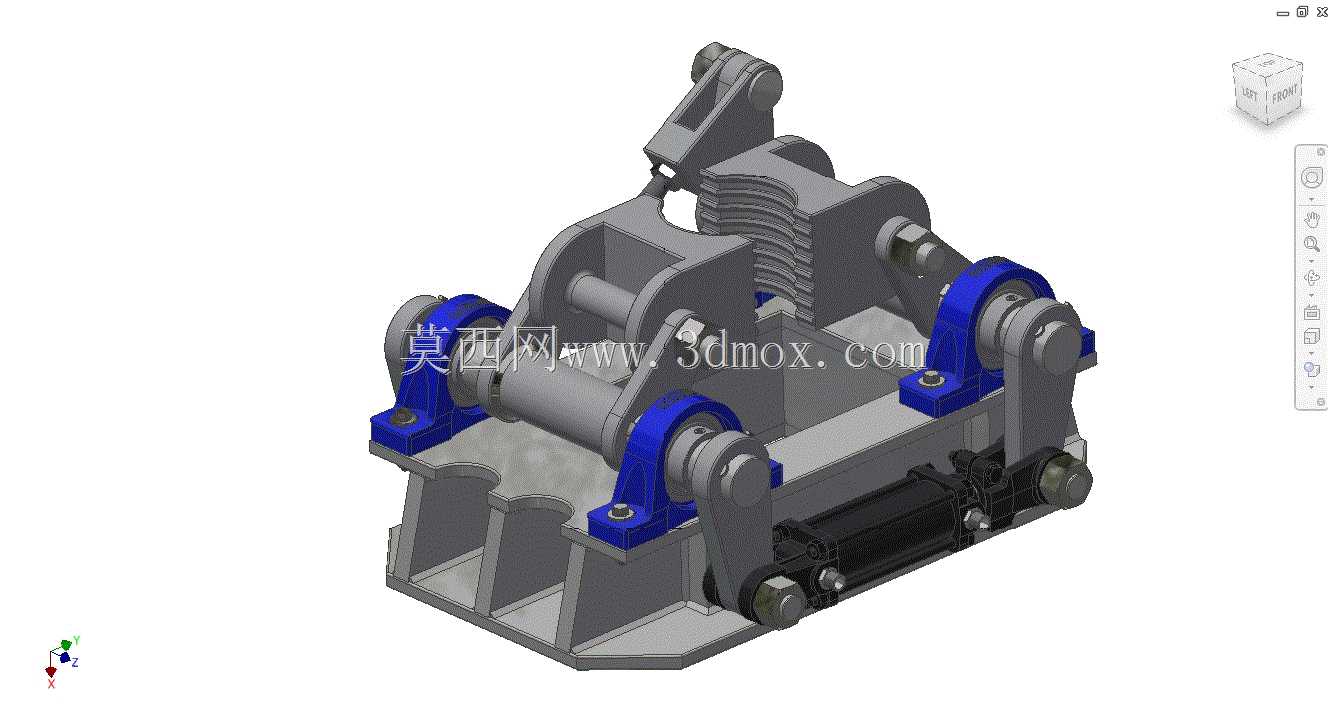

在设计思路上，该机构优先考虑野外作业的可靠性与拆装便捷性，整体采用模块化集成设计，所有构件均采用螺栓连接装配，无复杂焊接集成结构，在野外现场出现易损件损坏时可快速拆解更换，无需大型工装辅助。底座采用六边形承力结构设计，安装孔位按照钻机通用安装接口尺寸预留，可直接适配多数主流型号立轴式钻机、转盘式钻机的机架安装位，无需额外加工转接板。整体结构的外形尺寸控制在长380mm、宽320mm、高260mm范围内，安装边界预留足够的操作空间，夹持动作的最大开合行程为140mm，安装时仅需保证机构中心与钻机管路输送通道中心同轴度误差不超过2mm，即可保证夹持动作的对中性，避免出现偏磨夹伤胶管的问题。机构的整体重心落在底座安装面的几何中心位置，作业过程中不会因夹持反力出现倾覆偏移，可承受最大12kN的管路轴向拉力，满足深井钻探时高压管路的承重锁止需求。
