I2C转LCD接口转接控制电路板设计

项目分类:3D模型 发布时间:2021-05-20 ID:179329
  • I2C转LCD接口转接控制电路板设计
  • I2C转LCD接口转接控制电路板设计
  • I2C转LCD接口转接控制电路板设计
  • I2C转LCD接口转接控制电路板设计

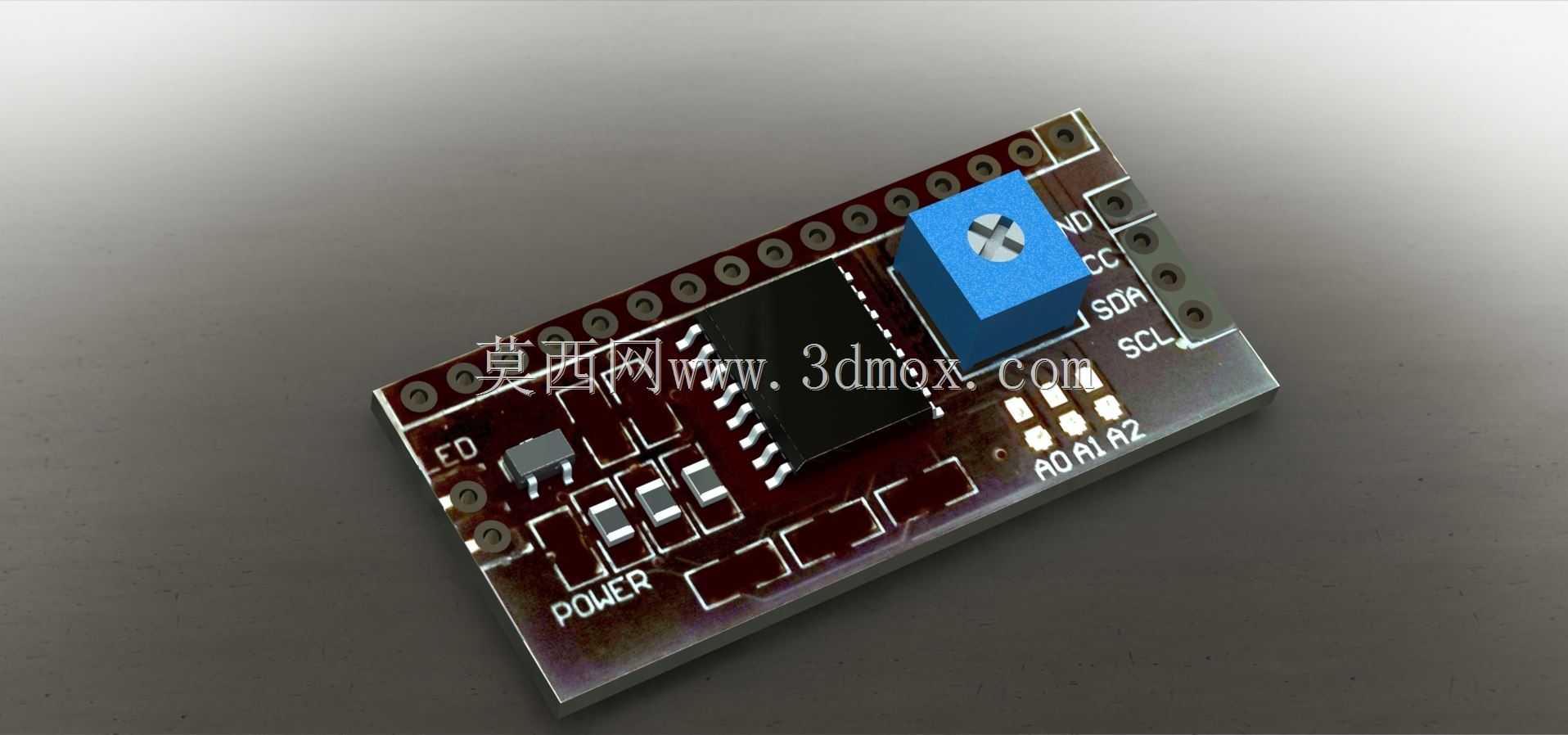

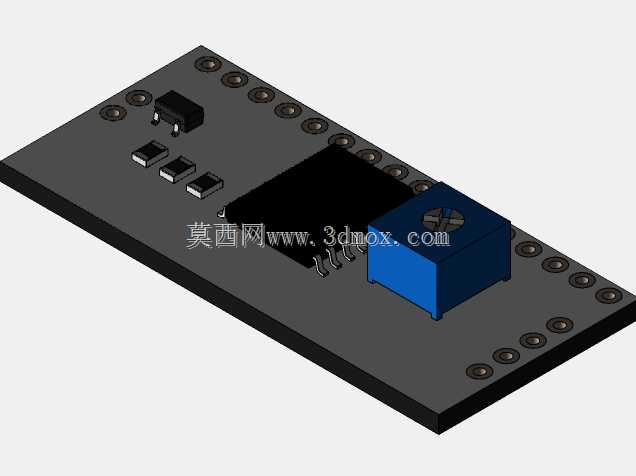

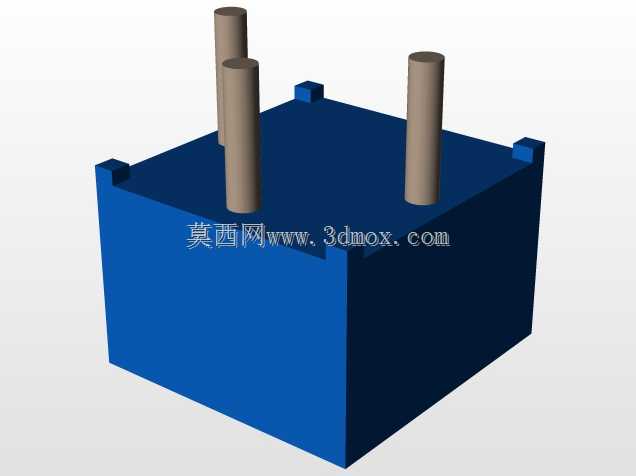

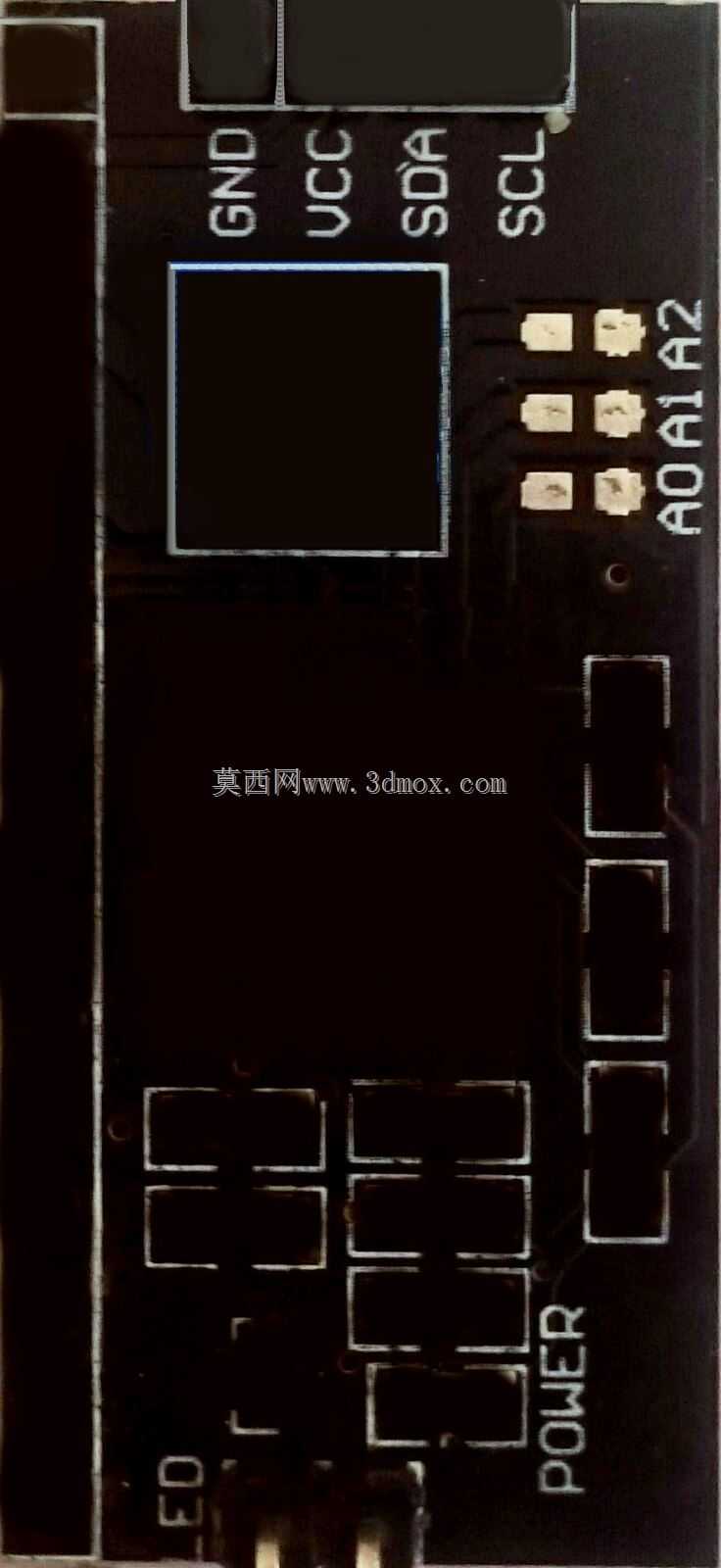

这款I2C转LCD接口转接板,主要面向嵌入式开发、工业控制人机交互、小型智能设备显示拓展场景设计,解决传统并行LCD接线繁琐、占用主控IO口资源过多的行业痛点,在小型工控面板、创客DIY设备、教学实验平台、小型智能检测装置的显示模块搭建中有着广泛的应用空间。在实际设备应用中,该转接板承担协议转换与驱动中转的核心作用,能够将主控端输出的I2C串行通讯信号转换为LCD显示屏可识别的并行驱动信号,仅需两根通讯线即可完成主控与字符型LCD的通讯连接,大幅简化设备内部布线,降低主控芯片的IO口占用率,让有限的主控引脚资源可以分配给更多传感、执行部件,提升整套设备的功能拓展能力。从产品功能特性来看,板载集成了I2C通讯芯片、电源滤波电路、地址选择焊盘与对比度调节电位器,支持多设备同总线挂载,通过板载的地址选择点位可灵活设置板卡通讯地址,避免同总线多设备的地址冲突问题;板载的蓝色电位器可直接调节LCD显示对比度,无需额外外接调节元件,适配不同使用环境下的显示清晰度需求;板端预留标准排针焊接位,可直接插接对应引脚定义的LCD1602、LCD2004等常用字符型液晶屏,也可通过排线连接实现分体式安装,适配不同设备的内部布局要求。在设计思路上,这款转接板采用紧凑化布局思路,将核心通讯芯片布置在板卡中部区域,周边排布电源滤波电容、限流元件,缩短高频信号走线长度,降低信号干扰风险;接口引脚沿板卡两侧长边排布,一侧预留I2C通讯与电源输入引脚,标注清晰的VCC、GND、SDA、SCL引脚定义,另一侧对应LCD屏的标准引脚定义排布,降低使用者的接线错误概率;电源端预留滤波电容布局,可有效滤除电源纹波,提升通讯稳定性,避免设备运行中出现显示乱码、通讯中断的问题。在外形尺寸与安装边界上,板卡采用矩形薄板设计,整体尺寸略小于常规字符LCD屏的安装边界,可直接贴合在LCD屏背部安装,不会额外占用设备内部的横向安装空间;板卡四角预留的安装定位孔,可配合铜柱实现与LCD屏的叠层固定,也可通过螺丝直接固定在设备壳体的预留安装柱上,安装孔位间距匹配通用LCD屏的安装孔距,无需额外设计定制安装支架,可直接适配现有标准LCD屏的安装结构,降低设备开发阶段的结构设计工作量。
