工业轻型平皮带输送设备结构设计

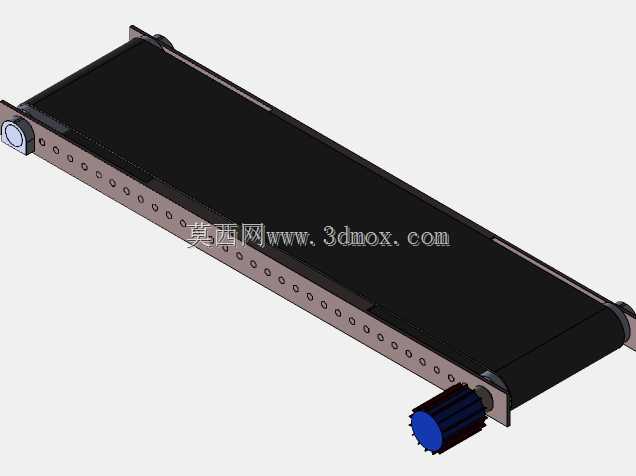

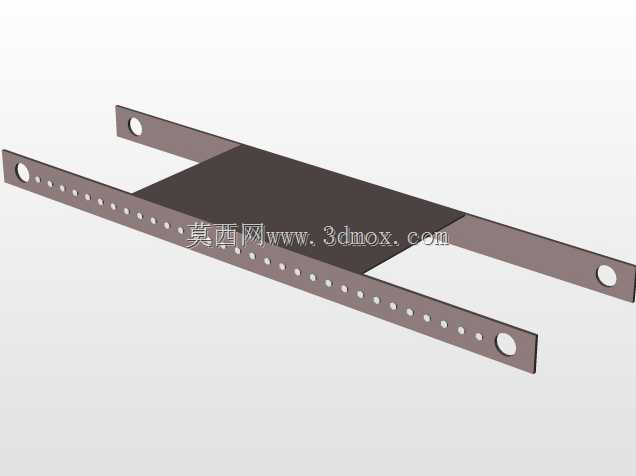

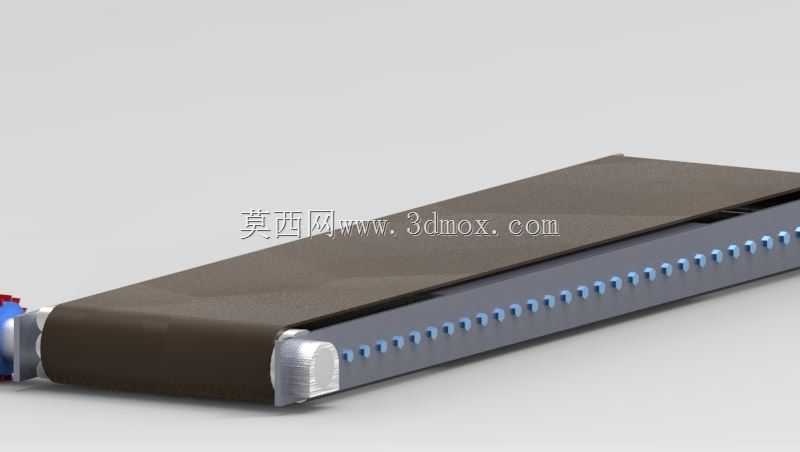

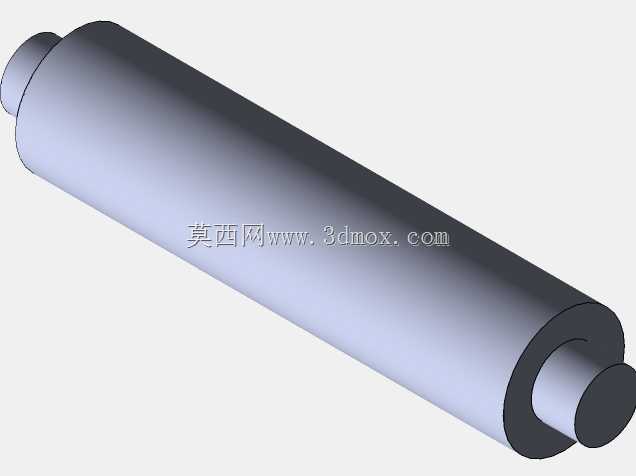

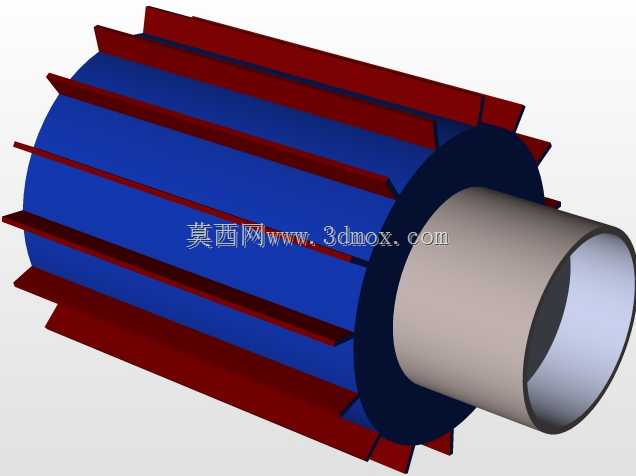

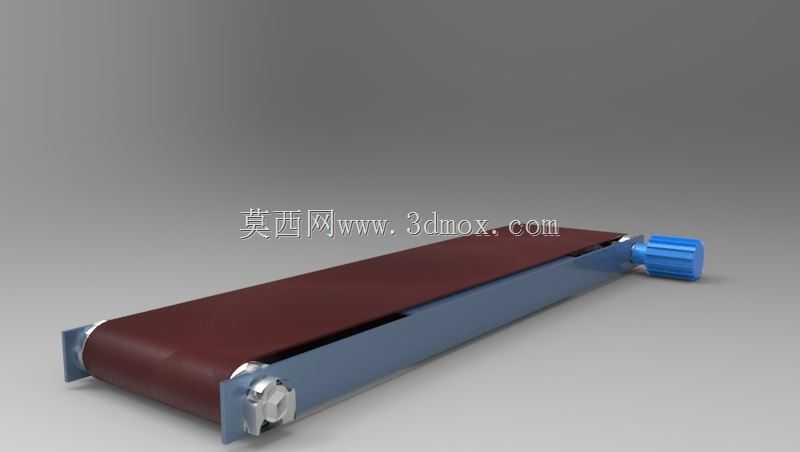

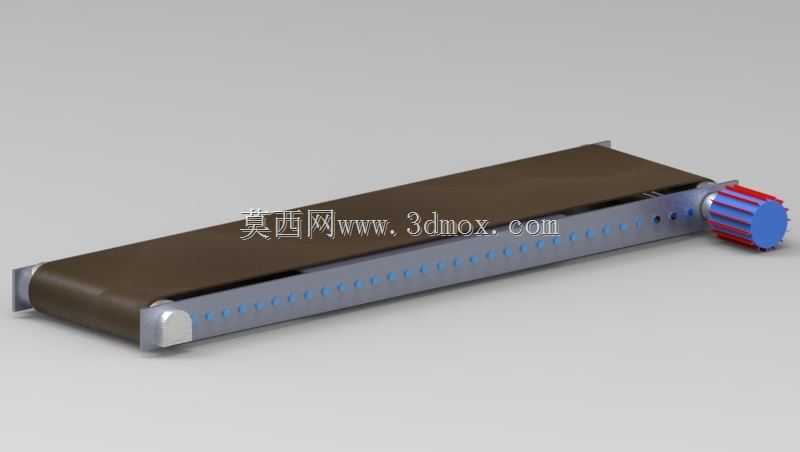

这款轻型平皮带输送设备主要面向轻工制造、电子组装、食品包装、小型零部件加工等生产场景的物料传输需求，可独立作为短距离物料转运单元使用，也可多台拼接组成长距离流水线，或是对接分拣设备、加工工位、包装工位完成工序间的物料传递，适配重量较轻、底面平整的各类工件、包装盒、半成品的水平输送作业，在电子厂插件线、包装线末端转运、小型零件加工工序流转等场景中能够有效降低人工搬运的劳动强度，提升生产环节的流转效率。设备整体采用窄长型卧式布局，主体框架为一体式刚性结构，侧边采用规整的型材式设计，沿输送方向均匀排布的侧边结构既可以提升框架整体的抗扭抗弯强度，避免长距离输送过程中框架出现形变导致皮带跑偏，也可作为各类附件的安装基准，方便后期加装挡边、导向条、传感器支架、工位操作台等拓展配件，适配不同生产场景的定制化需求。两端的辊筒组件做了圆弧过渡包边处理，主动辊端预留了动力对接接口，既可以配套一体式驱动电机组成独立输送单元，也可以对接生产线的集中动力系统，从动辊端内置张紧调节结构，无需拆解主体框架即可快速调整皮带张紧度，补偿皮带长期运行产生的蠕变伸长，降低日常维护的操作难度。输送面采用平整的哑光耐磨皮带，运行过程中摩擦力稳定，不会对输送物料的底面造成刮擦损伤，皮带下方设置连续的支撑托板，避免输送较重物料时皮带出现下凹变形，保证输送过程的平稳性，防止物料在输送过程中出现偏移、滑落问题。设备整体高度适配常规站立作业的工位高度，安装时仅需保证底部支撑面水平即可快速投入使用，进出料端做了低落差设计，可顺畅对接上下游设备的输送面，不会出现物料卡滞的问题，整体结构紧凑，占用生产空间较小，运行过程中噪音低、运行平稳，适合在洁净车间、组装车间等对环境要求较高的生产场景中使用。设计过程中优先考虑了设备的通用性与易维护性，所有易损部件均采用快装式结构，后期更换皮带、辊筒等配件时无需复杂拆解即可完成操作，框架的标准化设计也支持根据实际生产需求调整输送长度、宽度参数，灵活适配不同的工位布局与输送需求。
