数控机床输送承载机架结构设计

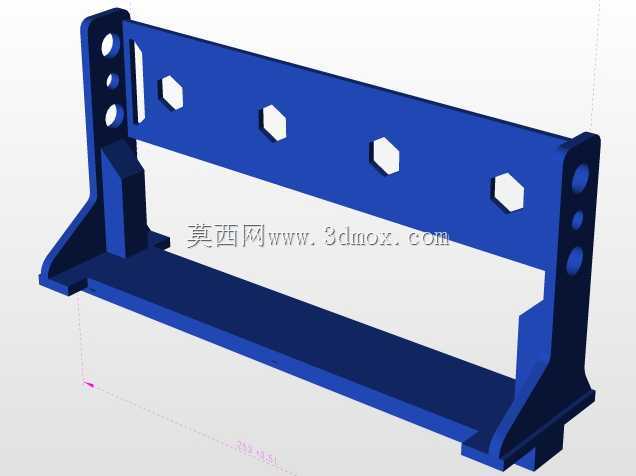

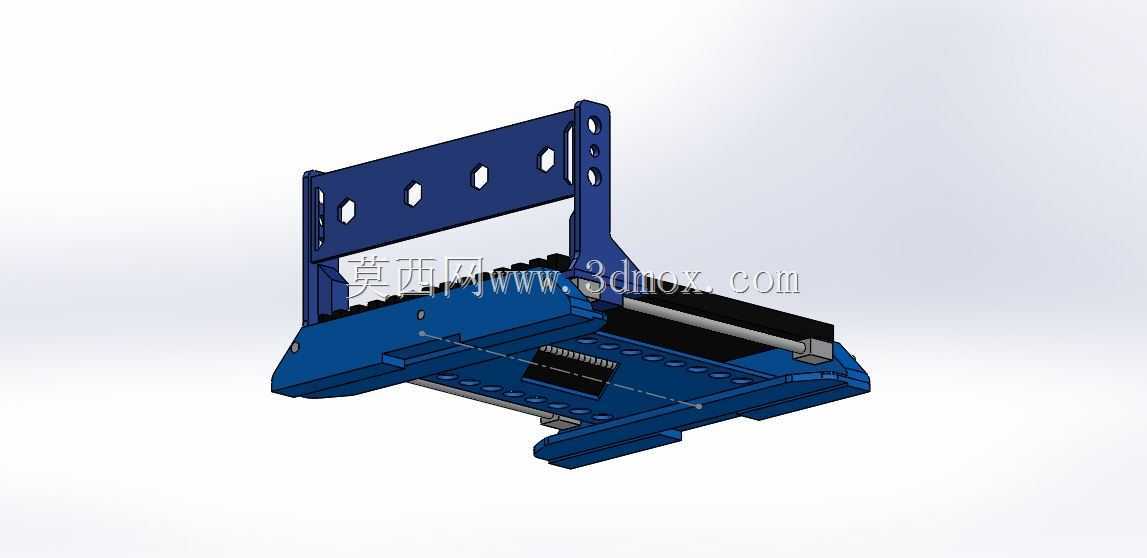

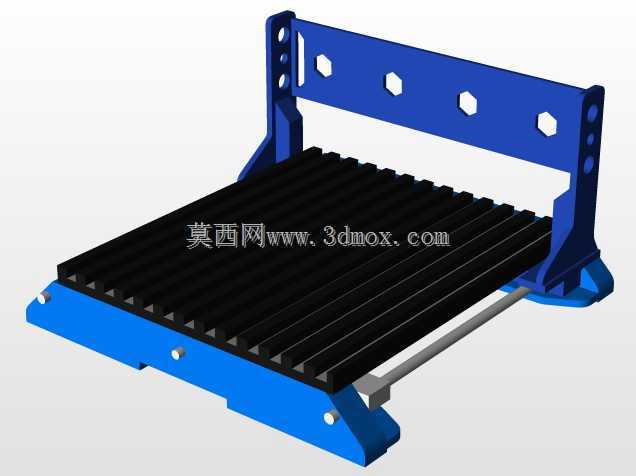

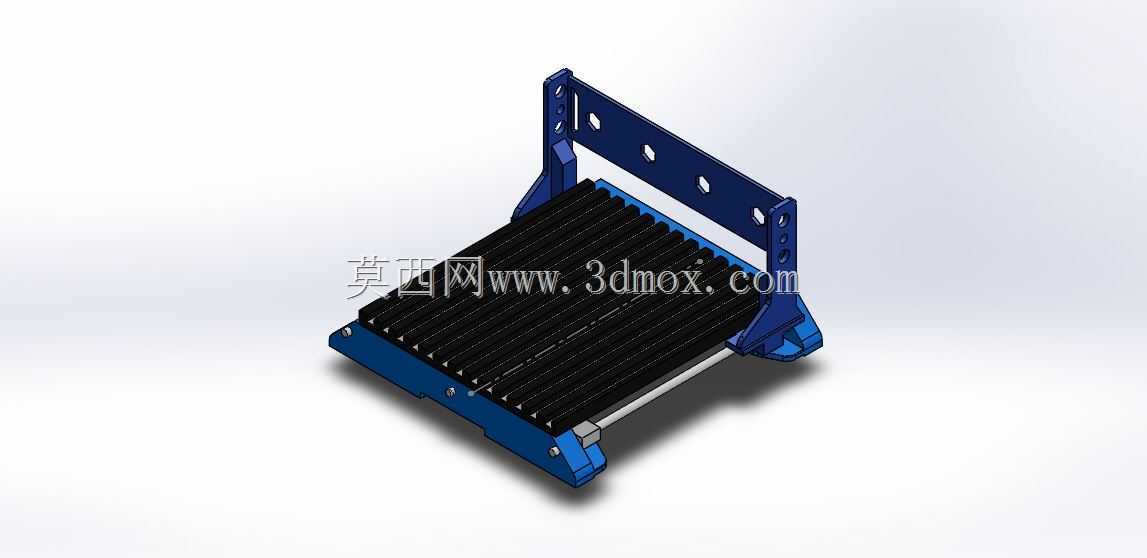

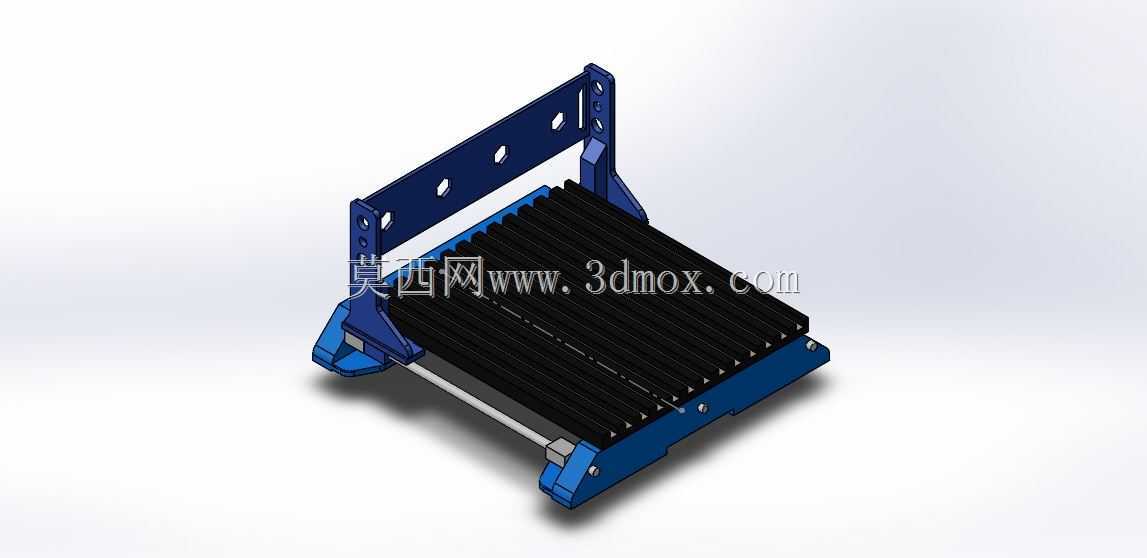

　　该结构为机床配套的工件输送承载单元，主要应用于数控加工工序间的工件转运、待加工工件暂存工位，可直接集成在立式加工中心、数控铣床的上下料侧，衔接机床工作台与外部输送线，承担加工前后工件的承载与短距离输送功能，替代人工上下料过程中的工件承托环节，降低操作人员的劳动强度，同时减少工件转运过程中的磕碰损伤风险。从结构设计来看，整体采用两侧立式安装支架配合中间承载输送面的布局，两侧蓝色支架为Q235钣金折弯焊接成型，支架上开设多组等距安装孔，可适配不同型号机床的侧装接口，安装时可根据机床工作台高度调整支架固定位置，安装孔的长圆槽设计预留了±15mm的高度调节余量，能抵消现场安装的基面误差。中间承载面采用多根平行排布的黑色防滑承载条，

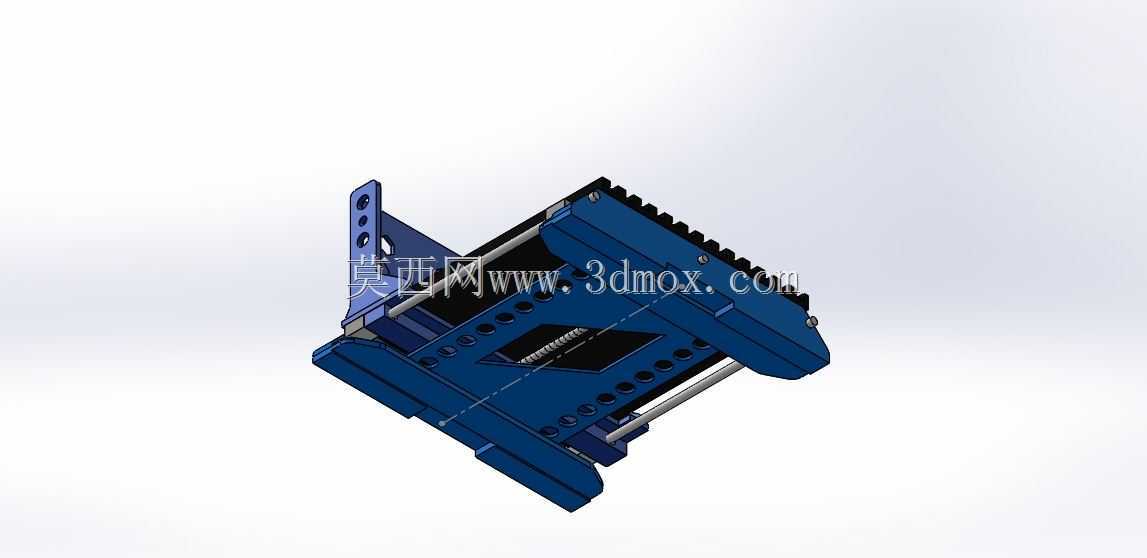

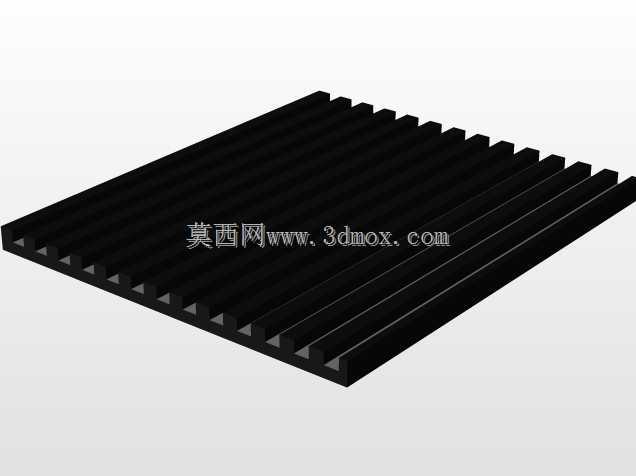

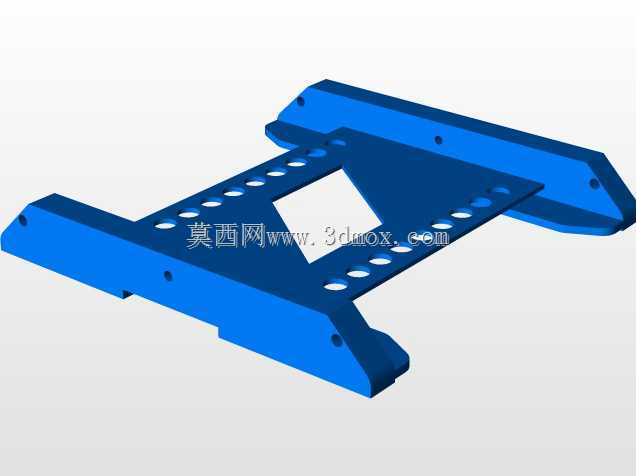

　　承载条表面做防滑纹理处理，可避免金属工件放置时出现滑移，承载条下方设置横向传动辊轴，可配套外接驱动单元实现承载面的往复输送动作，当前结构预留了驱动单元的安装接口，后续可根据产线节拍需求加装伺服驱动组件，实现定距输送。设计过程中优先考虑了结构的刚性与安装便捷性，两侧支架底部设置加宽安装脚，增大与安装基面的接触面积，安装脚处开设沉头固定孔，可采用内六角螺栓直接固定在机床侧的安装基座上，无需额外制作过渡连接板。整体结构的安装边界控制在长420mm、宽280mm、高210mm范围内，不会占用过多机床周边的操作空间，预留的维护间隙可满足日常检修时的工具操作需求，承载条采用模块化安装设计，单根承载条磨损后可单独拆卸更换，无需拆解整体机架，

　　降低后期维护成本。结构的受力点集中在两侧支架的中部连接位置，设计时在支架折弯处增设了加强筋结构，可承受最大80kg的均匀载荷，满足常规中小型金属零件的承载需求，支架表面采用喷塑处理，可适配车间内的切削液、油污环境，避免长期使用出现锈蚀问题。
