小型CNC机床工作台移动模组结构

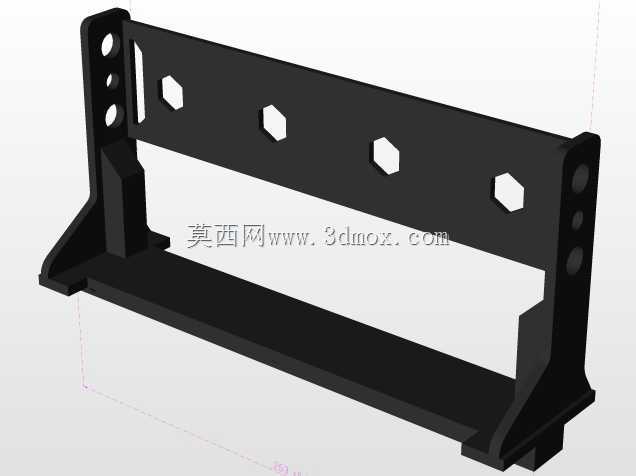

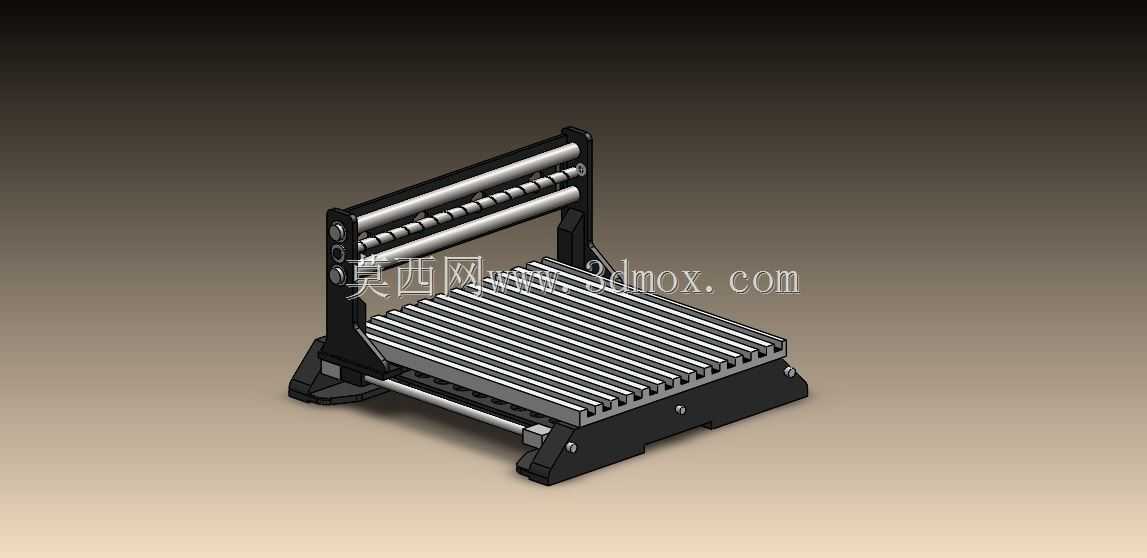

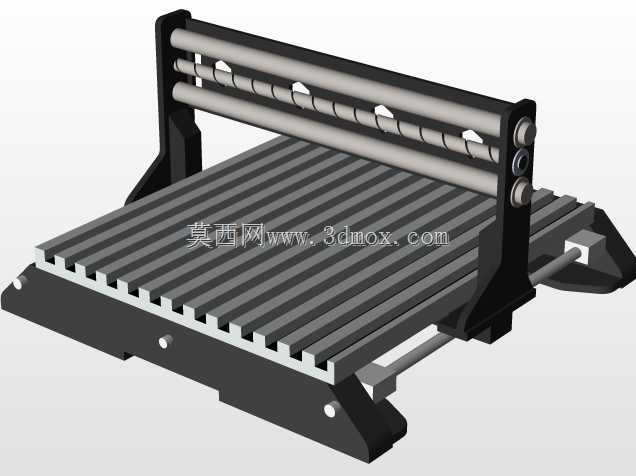

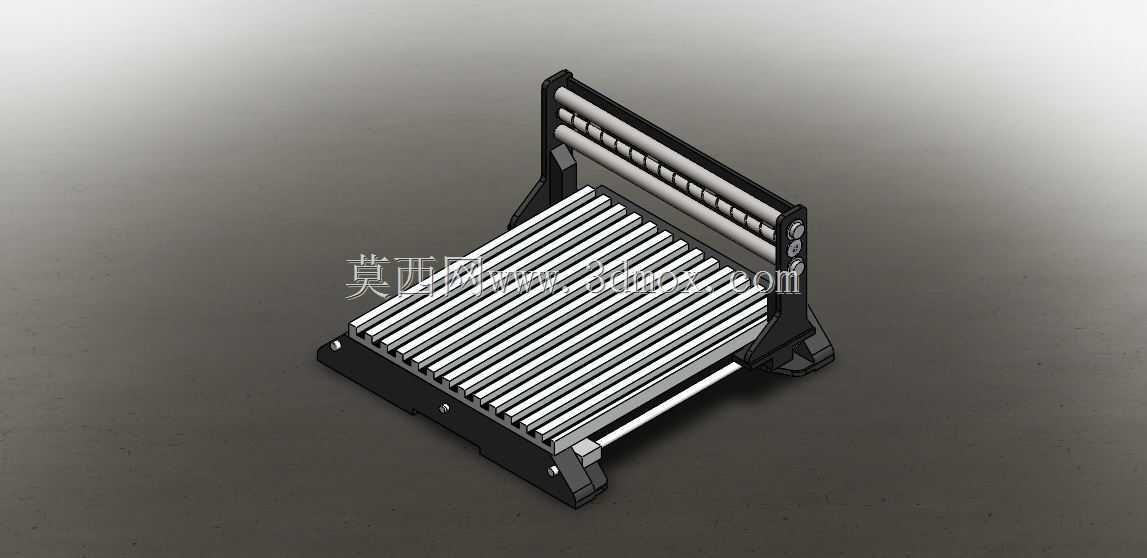

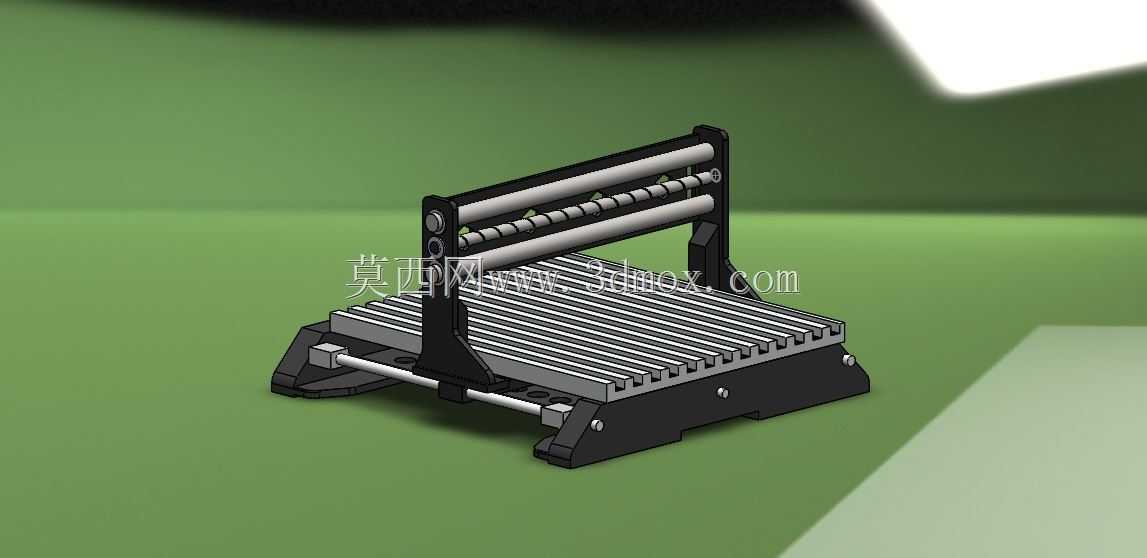

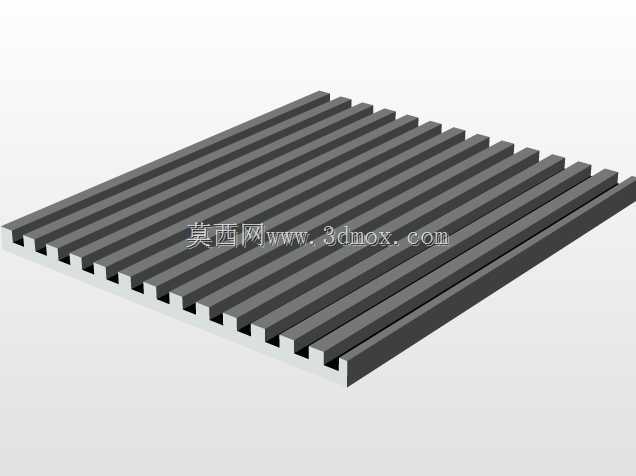

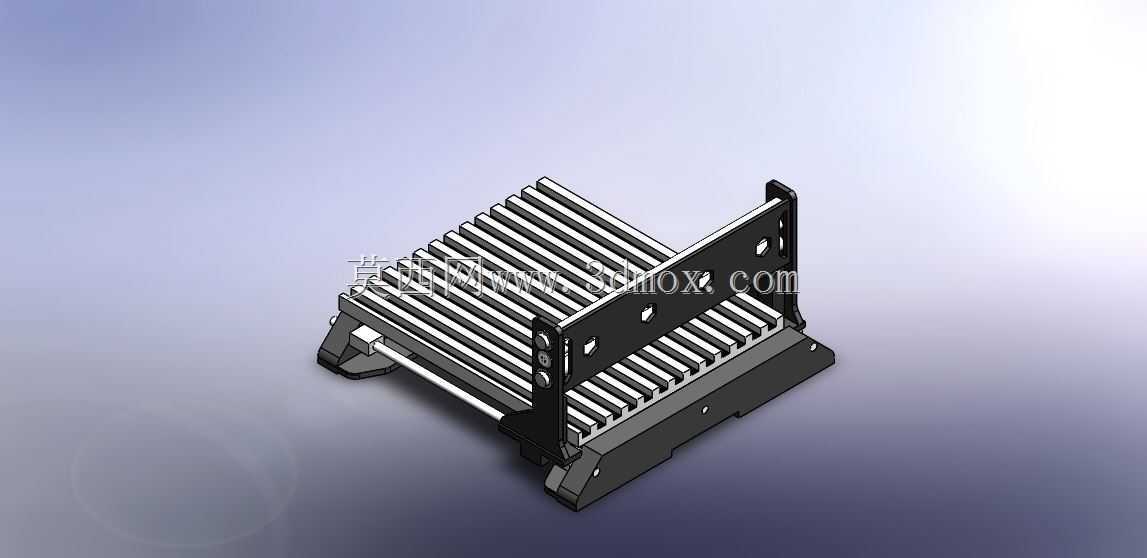

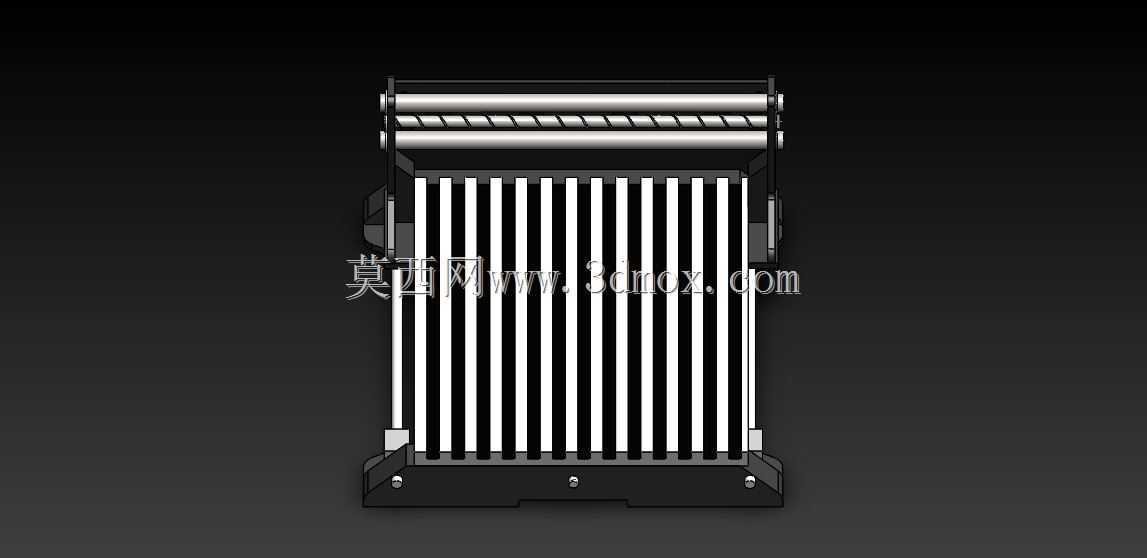

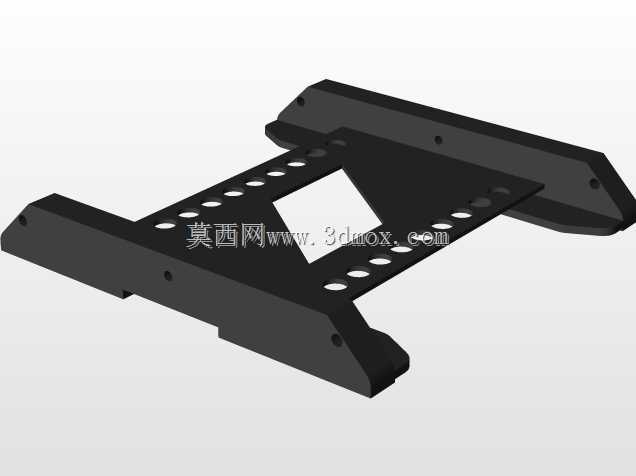

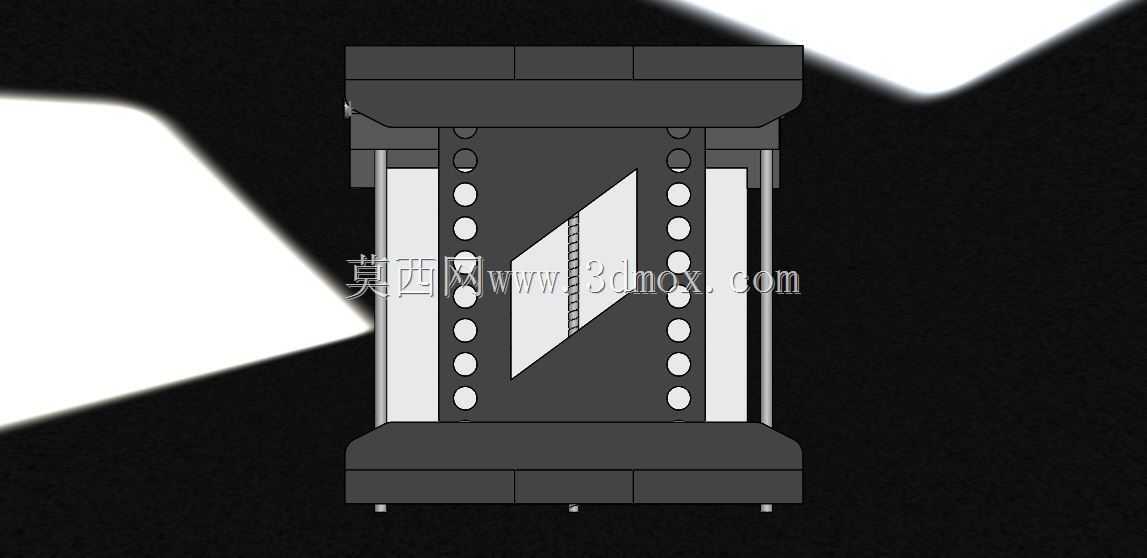

　　这套结构针对小型桌面级CNC加工设备的工作台进给单元做了优化迭代，主要适配小尺寸非金属、软金属工件的铣削、雕刻加工场景，常见于教学实训台、个人DIY加工设备、小型打样车间的轻型加工工位，用来承载待加工工件并完成Y向的精准进给动作，配合主轴的X、Z向运动实现平面轮廓、浅槽类特征的加工。从结构设计逻辑来看，整个模组采用了底座加滑动工作台的双层布局，底座作为安装基准，两侧预留了与机床床身连接的固定孔位，安装时需要保证底座上导轨安装面的平面度公差控制在0.02mm以内，避免滑动过程中出现卡滞或进给精度偏差。工作台面采用了等距T型槽的设计，槽间距统一为12mm，能够适配通用的工件压块、台钳固定件，

　　不需要额外定制夹具就能快速完成不同形状小工件的装夹，工作台的有效装夹面长度控制在280mm、宽度160mm，能够承载最大5kg的加工工件，满足小型零件的加工负载需求。传动部分采用了滚珠丝杠搭配直线光轴的组合，丝杠直径选择12mm，导程4mm，既保证了进给的分辨率，也能避免低速进给时出现爬行现象，光轴直径8mm，搭配直线轴承实现滑动导向，相比线性导轨成本更低，同时维护难度更小，适合轻型设备的使用场景。这次迭代的结构重点优化了移动杆的行程限位结构，在丝杠两端增加了硬限位挡块，同时预留了光电限位开关的安装位，能够避免工作台超程移动导致的丝杠顶死、传动部件损坏问题，之前版本的限位仅靠软件参数控制，一旦出现信号丢失很容易出现机械碰撞，

　　新增的硬限位能够在软限位失效时提供最后一层机械保护。另外结构上对工作台的固定螺钉做了沉头内六角的设计，所有螺钉安装后都不高出工作台面，避免装夹工件时螺钉头与工件、夹具发生干涉，同时对整体的表面配色做了区分，底座采用黑色哑光喷塑处理，工作台面采用金属原色氧化处理，能够快速区分固定部件与运动部件，方便日常维护时快速排查运动故障。整个模组的安装边界尺寸控制在长320mm、宽200mm、高150mm，不需要占用过大的安装空间，能够直接替换原有同尺寸的老旧工作台模组，不需要对床身做额外的打孔改造，适配性较强。在实际装配过程中，需要注意丝杠与光轴的平行度公差，装配时要打表调整两端支撑座的位置，保证丝杠转动全程无卡滞，直线轴承滑动顺畅，同时要在丝杠表面涂抹低温润滑脂，降低长时间往复运动的磨损量，延长模组的使用寿命。
