工业通用网带式辊筒输送设备结构

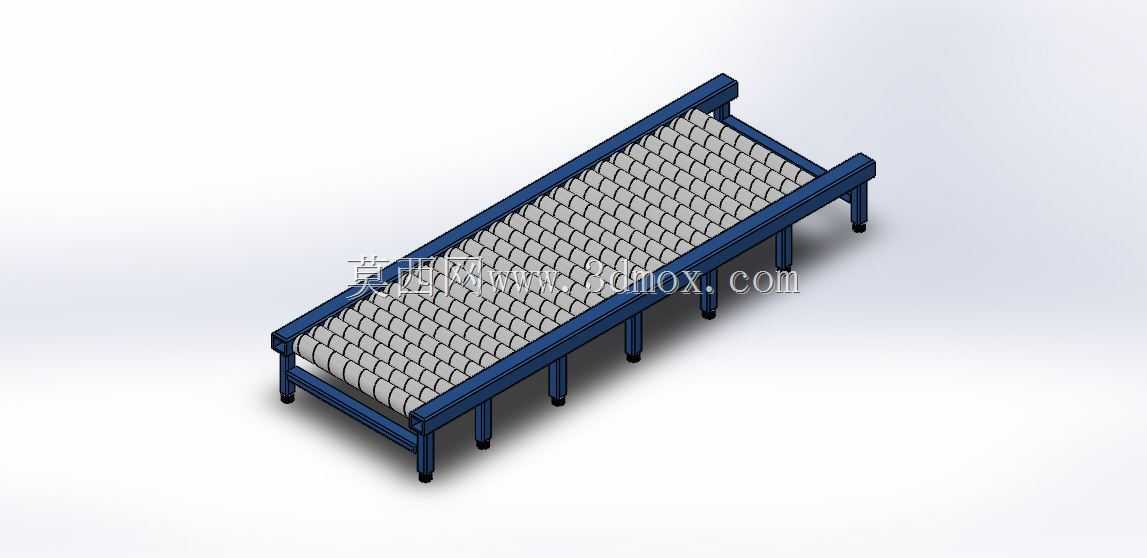

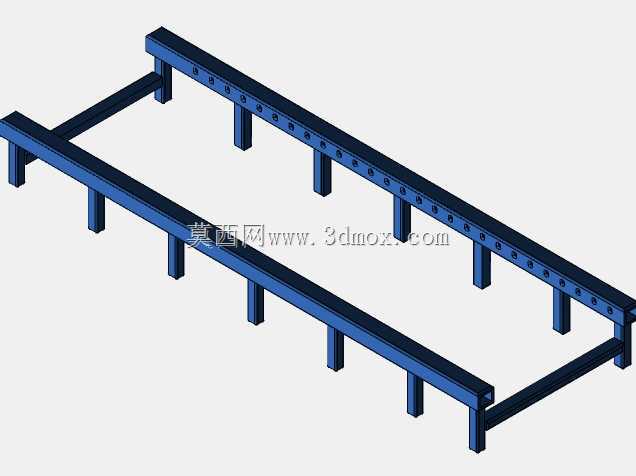

　　这款网带辊筒式输送结构，是离散制造产线里最常见的平面物料转运载体，在五金加工、成品包装、零部件分拣、食品初加工等场景里承担工序间的物料衔接功能，能替代人工完成不同工位间的工件平移，减少人工搬运的周转耗时与磕碰风险。从结构设计逻辑来看，整体采用分段式机架布局，主框架选用标准矩形型钢焊接成型，支腿部分做了等距排布，单支腿底部预留了调平脚垫的安装位，安装时可根据现场地面平整度调整支腿高度，保证整体机架的水平度偏差控制在允许范围内，避免网带运行时出现跑偏、卡滞的问题。输送承载面采用交错排布的金属网带搭配内嵌支撑辊的结构，网带的网孔尺寸根据常规输送工件的最小外形尺寸做了适配，避免小型工件从网孔掉落，同时网带的镂空结构能满足输送过程中的沥水、

　　散热需求，适配热处理后工件冷却、清洗后工件沥水这类特殊工艺场景。两侧的机架边框做了加高挡边设计，高度刚好覆盖网带运行时的上下跳动区间，防止输送过程中工件从侧边滑落，挡边与网带边缘预留了合理的间隙，避免运行过程中出现摩擦剐蹭，减少不必要的运行阻力。驱动端的安装位预留在机架单侧，可根据现场布局选择安装电机减速机的位置，张紧结构采用尾部螺杆张紧设计，调整行程足够覆盖网带长期运行后的拉伸量，日常维护时只需调整尾部张紧螺杆即可修正网带张紧度，无需拆解主体框架。从安装边界来看，整体机架的宽度方向尺寸控制在常规人体作业舒适区间内，操作人员站在设备两侧即可完成上下料操作，无需额外搭建操作平台；长度方向可根据产线实际布局做模块化拼接，

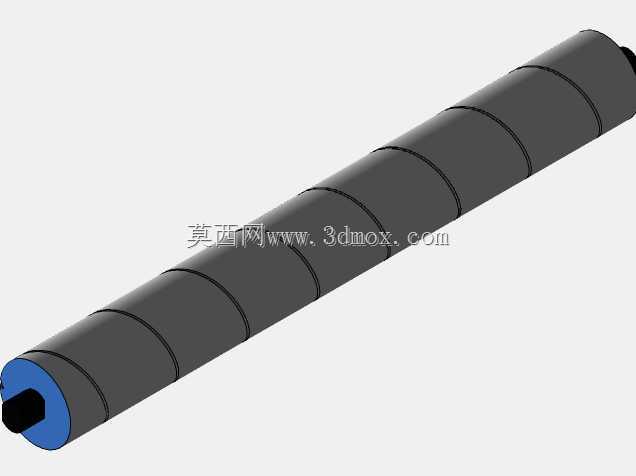

　　单段标准长度的机架可通过法兰连接结构快速拼接，适配不同车间的工位间距需求。设备的进料端与出料端都做了过渡倒角处理，可与上下工位的加工设备、分拣台、提升机构做无缝衔接，避免工件在转接位置出现卡料、掉落的问题。支撑辊的排布密度根据网带的承重阈值做了匹配，满负载运行时网带的下垂量控制在合理范围内，不会因为长期承重出现网带变形、塌陷的问题，支腿的横向间距经过承重校核，在额定负载下机架的形变量不会影响网带的正常运行轨迹。
