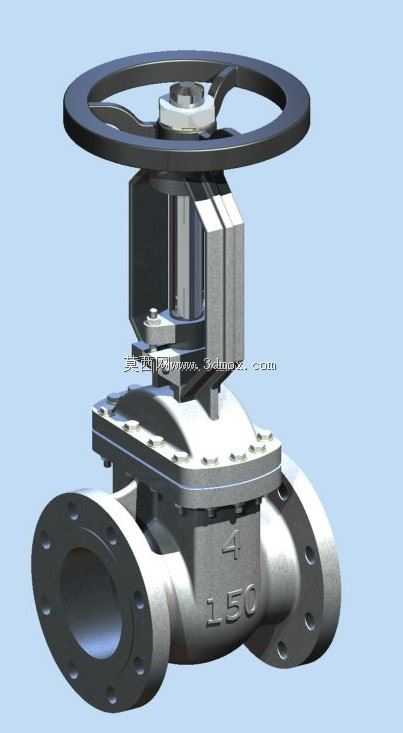

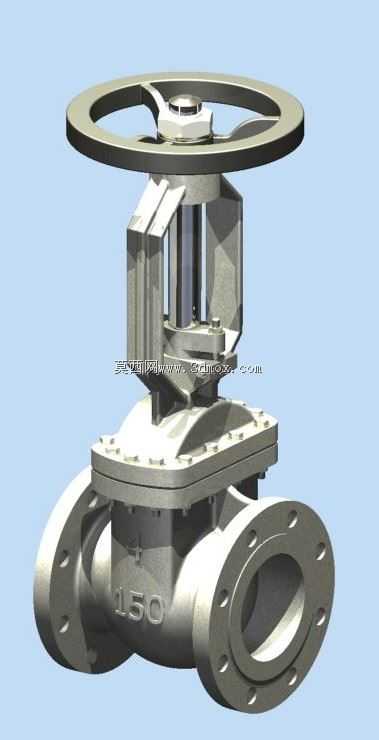

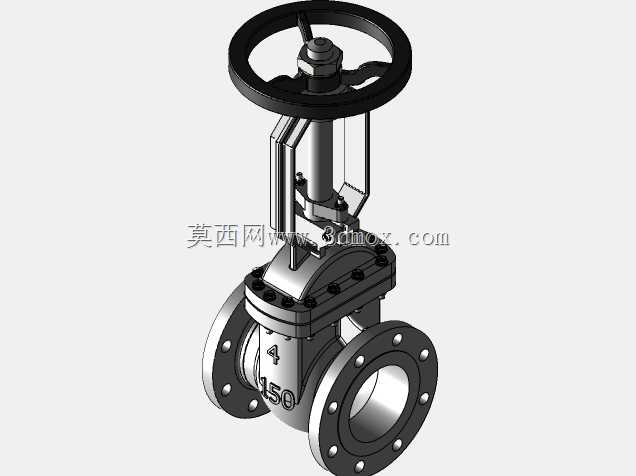

明杆法兰连接铸铁闸阀结构设计

这款闸阀主要应用于石油化工、市政给排水、暖通空调、火力发电等行业的中低压常温流体输送管路中，作为管路截断装置使用，安装后可实现管路介质的完全通断控制，不适用于调节介质流量，长期处于全开或全关工况运行，能够有效降低管路运行过程中的流阻损失，保障管路系统的通断操作可靠性。该闸阀采用ANSI 150磅级压力等级设计，在120摄氏度工况下可承受16巴的工作压力，200摄氏度工况下可承受12.8巴的工作压力，适配多数常温工业水、油品、蒸汽类介质的输送管路使用需求。阀体采用铸铁材质铸造而成，整体采用直通式流道设计，介质流经阀体时流向无明显改变，流阻系数远小于截止阀类截断产品，可有效降低管路输送过程中的动力损耗。阀盖采用螺栓连接结构与阀体紧固，密封面处加装适配密封垫片，可保障阀体与阀盖连接位置的密封性能，避免介质外漏风险；阀轭采用外螺纹结构设计，阀杆梯形螺纹位于阀盖外部，不与管路内介质直接接触，可大幅降低介质对阀杆螺纹的腐蚀与冲蚀，同时便于日常运维过程中对阀杆传动部位的润滑与检查，也可通过阀杆的升降位置直观判断阀门的开关状态，避免出现误操作。阀门两端采用法兰连接结构，法兰端面上的螺栓孔位置与尺寸严格匹配对应压力等级的法兰标准，安装时可直接与同规格管路法兰对接，通过螺栓紧固即可完成安装固定，安装过程中需保障两端法兰同轴度，避免额外安装应力作用在阀体上导致阀体变形或密封失效。手轮采用圆形轮辐结构设计，操作时受力均匀，开关力矩传递平稳，操作人员无需额外辅助工具即可完成阀门的开关操作，手轮与阀杆之间通过键连接固定，传动过程无打滑风险。整体设计过程中充分考虑了工业现场的安装运维需求，各部件结构拆分合理，易损件均可实现单独更换，可有效降低设备全生命周期的运维成本，外形结构紧凑，安装占用空间小，适配多数常规工业管路的安装空间要求，无需额外预留过大的操作与安装空间。
