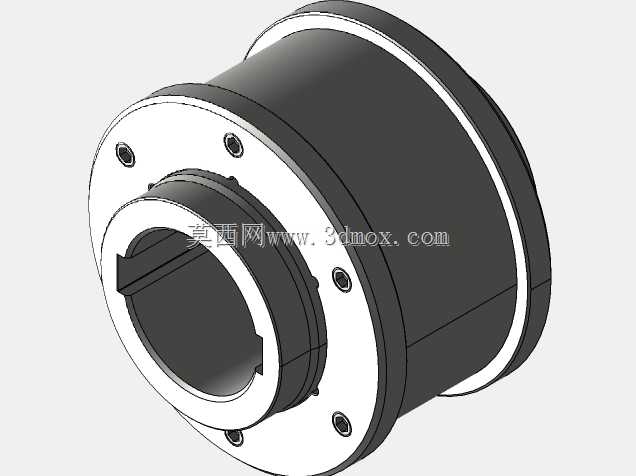

鼓形齿式带法兰连接联轴器结构

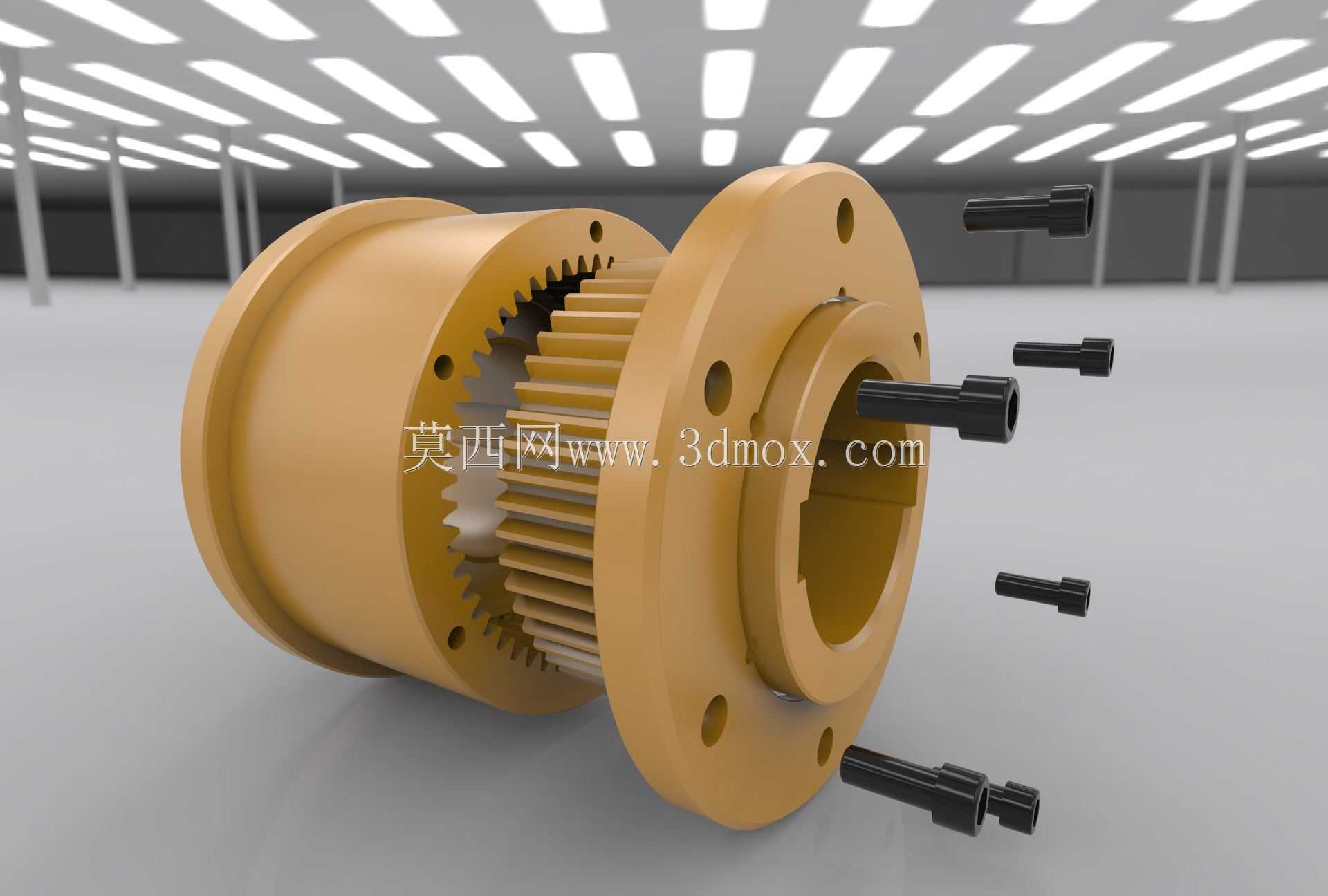

这类带法兰结构的鼓形齿联轴器，是重载传动场景中应用极为广泛的轴系连接部件，常见于冶金轧钢生产线、矿山输送设备、重型起重机械、大型船舶动力传输以及风电增速箱输出端等工况，核心作用是连接两根存在一定安装偏差的传动轴，在传递大扭矩的同时，补偿两轴之间因安装误差、承载变形、温度形变产生的径向、角向与轴向偏移，避免轴系因附加载荷产生疲劳损坏，保障整套传动系统的运行稳定性。该联轴器采用内外齿啮合的传动结构，外齿设计为鼓形修形齿面，相比直齿联轴器拥有更大的偏移补偿能力，啮合过程中齿面接触应力分布更均匀，能有效降低齿面磨损，延长部件使用寿命；带法兰的连接端设计有均匀分布的螺栓孔，通过高强度内六角螺栓实现两半联轴器的可靠锁紧，安装时无需移动两端的主从动设备即可完成拆装维护，大幅降低现场运维的工作量。设计过程中，首先根据传动系统的额定传递扭矩、峰值冲击载荷确定齿部的模数、齿数与齿宽参数，保证齿面接触强度与齿根弯曲强度满足2倍以上过载系数的使用要求；鼓形齿的鼓度曲线经过反复优化，确保在允许的最大角向偏移范围内，齿面不会出现边缘接触的应力集中问题；法兰端的螺栓孔位置度严格控制公差范围，保证两半联轴器对接时的同轴度，螺栓连接的预紧力经过精准计算，避免运行过程中出现螺栓松动或法兰面滑移。外形尺寸方面，联轴器的外径、内孔直径范围覆盖常规重载传动的常用轴径规格，法兰端的安装孔分布圆直径、螺栓孔孔径匹配行业通用的安装尺寸标准，轴向总长度预留足够的齿部啮合滑移空间，安装时需保证两轴的径向偏移量、角向偏斜量控制在设计允许的补偿范围内，齿腔内部填充足量的润滑脂，通过密封结构防止润滑脂泄漏与外界粉尘进入啮合区域，降低齿面的磨损速率，保障长期运行的可靠性。
