柱销式弹性挠性联轴器结构设计

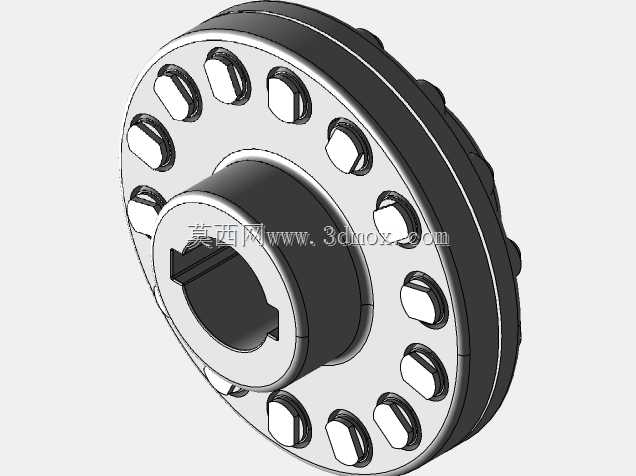

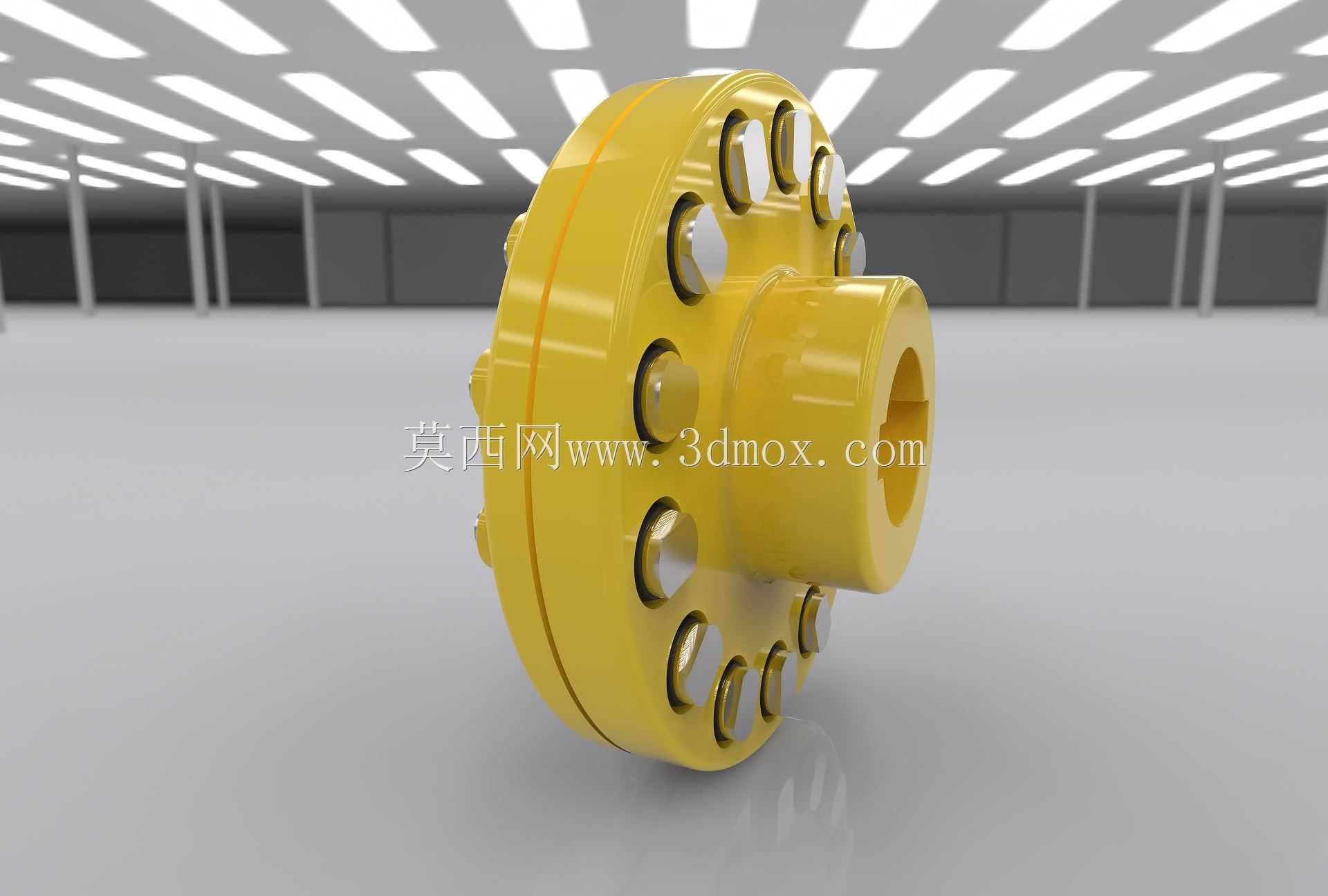

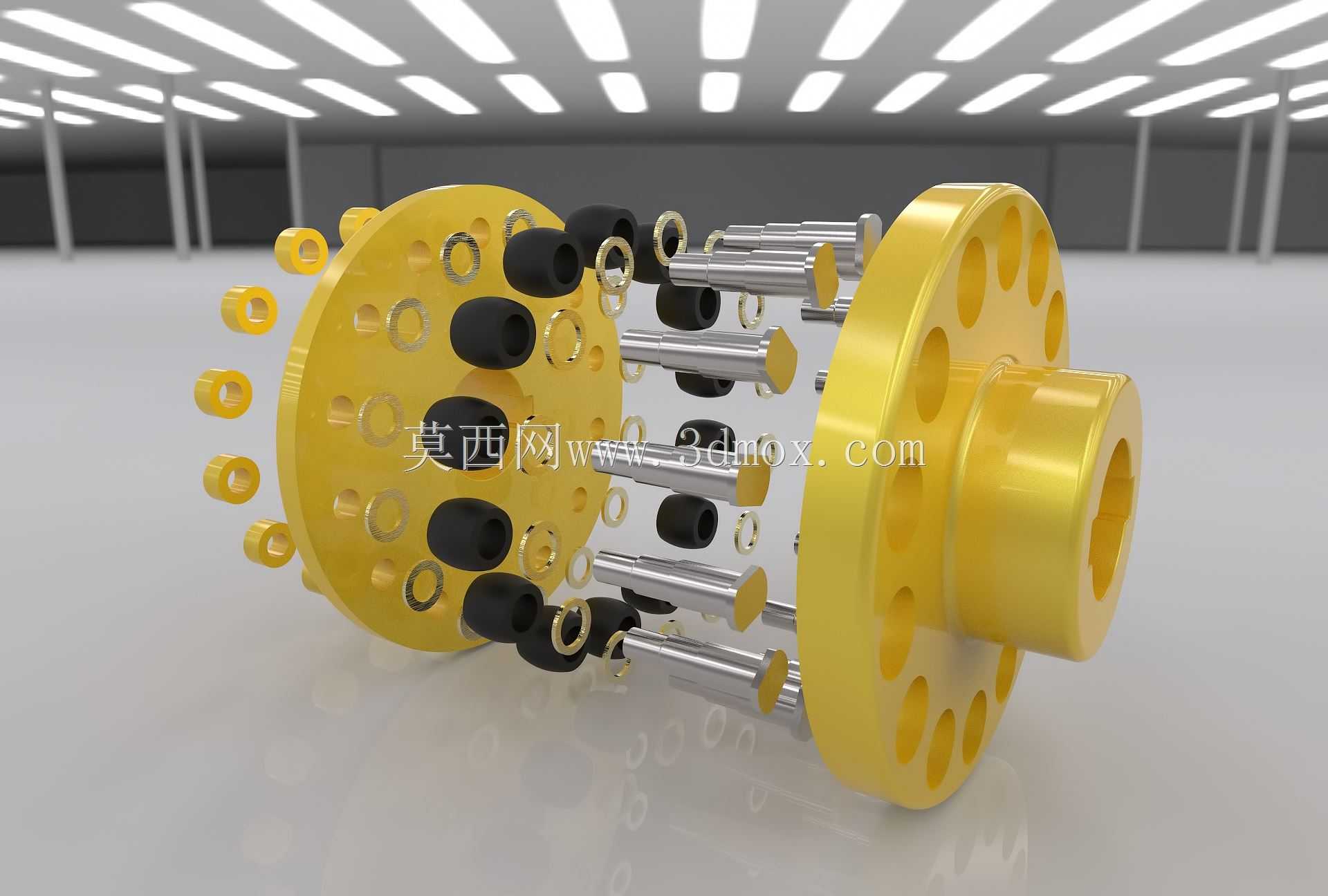

这款柱销式弹性挠性联轴器，是机械传动系统中用于两轴对接的核心连接部件，广泛应用在有冲击载荷、两轴存在微量安装偏移的传动场景中，覆盖通用工业输送设备、中小型风机水泵、轻工包装机械、常规机床传动链等多个工业传动领域，承担着传递旋转扭矩、补偿安装对中误差、缓冲吸震保护后端传动件的核心作用。在实际工业场景中，动力输出轴与被驱动轴很难做到绝对的同轴安装，设备运行过程中也会因为机架受力形变、轴承磨损、温度变化产生轴系位置偏移，刚性联轴器无法适配这类偏移，很容易造成轴系额外受力、轴承过早损坏、传动件断裂等问题，而这款挠性联轴器正是针对这类工况设计，能够补偿两轴间的径向、角向与轴向微量偏移，同时依靠弹性元件吸收传动过程中的冲击振动，让动力传递更平稳，延长整套传动系统的使用寿命。从结构设计来看，这款联轴器采用对称分体式法兰结构，两端法兰盘分别对应主动轴与从动轴的安装端，法兰盘上均匀分布多组柱销安装孔，金属柱销贯穿两端法兰的对应孔位，柱销外侧套装弹性缓冲套，柱销端部配套锁紧挡圈与紧固件，将两端法兰连接为整体。扭矩传递过程中，主动侧法兰通过柱销带动从动侧法兰旋转，弹性套在柱销与法兰孔之间起到缓冲作用，既可以抵消启动、正反转切换瞬间的冲击载荷，也能通过弹性形变补偿两轴的对中偏差，避免刚性接触带来的应力集中。法兰盘采用辐板式轻量化设计，在保证结构强度的前提下尽可能降低自身转动惯量，减少传动过程中的额外动载荷，法兰中心的轴孔可根据不同轴径做适配设计，配套键槽实现周向固定，法兰外缘的安装孔位严格遵循通用安装尺寸规范，能够适配常规标准轴系的安装边界，不需要对现有设备的安装结构做额外改动即可替换使用。设计过程中重点平衡了结构强度与缓冲性能，柱销采用高强度金属材质保证扭矩传递的可靠性，弹性套选用耐油耐磨的弹性材质，兼顾缓冲性能与使用寿命，整体结构没有复杂的异形构件，加工难度低，后期维护更换弹性套时不需要完全拆卸两端轴系，只需要拆开端部紧固件即可完成易损件更换，大幅降低了设备运维的时间成本与配件成本。在安装边界上，这款联轴器的轴向尺寸紧凑，径向尺寸控制在常规传动空间允许范围内，不会占用过多的轴系安装空间，能够适配多数中小型传动设备的安装空间要求，法兰端面的加工精度满足通用传动的形位公差要求，安装后柱销受力均匀，不会出现偏载导致的局部过早磨损问题，整体结构兼顾了传动可靠性、工况适配性与运维便捷性，是通用机械传动场景中性价比极高的轴系连接方案。
