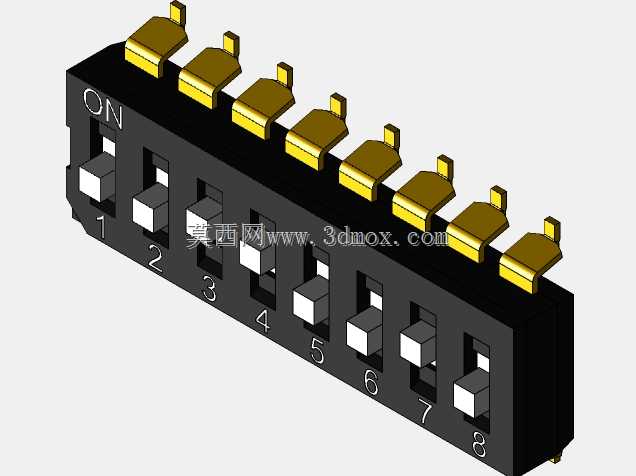

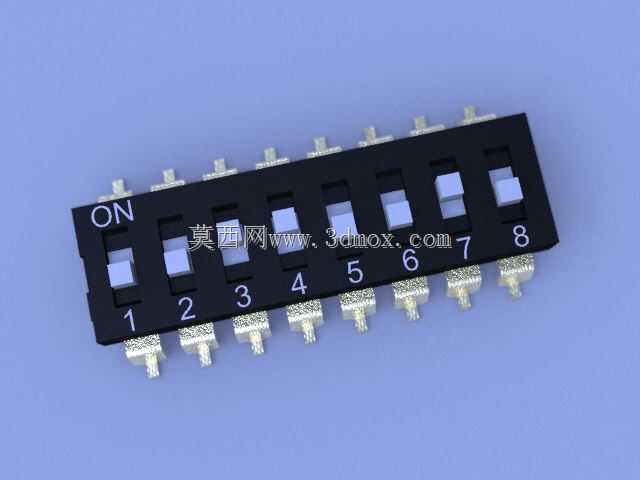

8位贴片式拨码DIP开关结构设计

这款8位贴片DIP开关是面向高密度电路板开发的微型控制元件，广泛应用在工业控制板卡、消费电子主板、通信设备接口模块、测试仪器程控电路、智能家居控制板等场景中，核心作用是通过手动拨位实现电路通断切换、地址码配置、功能档位选择、参数预设等操作，相比跳线帽配置方式，它具备操作直观、状态清晰、无需额外配件、可反复切换的优势，在小批量设备调试、多地址组网设备、功能可配置型终端产品中是十分常用的板载元件。

从功能特性来看，这款8位开关每一路都是独立的单刀单掷通断结构，拨块拨至ON标识端时对应回路导通，拨至数字标识端时回路断开，8路独立通道可组合出256种不同的通断状态，能够满足绝大多数板载地址配置、功能档位切换的需求。贴片式的引脚设计适配回流焊生产工艺，能够直接贴合在PCB表面完成焊接，无需在电路板上开设插装通孔，大幅提升了PCB板面的利用率，也适配当前电子产品轻薄化、高密度布板的设计趋势。开关本体采用耐高温绝缘工程塑料注塑成型，拨块采用防滑耐磨的工程塑料材质，拨动手感清晰有明确的档位阻尼感，能够避免日常使用中因为震动、误触导致的档位偏移，引脚部分采用镀锡铜合金材质，焊接可靠性强，接触电阻低，能够保证长期使用下的回路导通稳定性。

在设计思路上，这款开关充分考虑了SMT自动化生产的需求，本体外形规整，引脚共面度控制在贴片工艺允许的公差范围内，能够适配高速贴片机的吸嘴取料、视觉定位需求，无需特殊定制治具就能完成批量贴装。开关的拨块高度做了优化设计，既保证了手动拨动时有足够的操作高度方便指尖施力，又不会因为突出过高影响板卡后续的外壳装配、三防漆涂覆等工序。开关本体的侧面和底部做了定位结构设计，贴装时能够和PCB上的丝印边框精准对位，焊接后不会出现偏移、浮高的问题。

从安装边界来看，这款8位贴片DIP开关的本体长度适配8路通道的排布需求，宽度控制在窄体设计范围内，引脚间距符合标准贴片元件的焊盘设计规范，在PCB布局时仅需预留对应长宽的贴装区域，拨块上方预留不小于2mm的操作空间即可完成安装和后续操作，开关底部和PCB板面贴合后不会和板上的表层走线产生干涉，绝缘本体的耐压特性能够满足常规低压控制电路的安全绝缘要求，适配3.3V、5V、12V等常见板载控制电压的使用场景。
