12位贴片式拨码DIP开关结构设计

这款12位贴片式DIP开关，是面向高密度电路板集成场景开发的电路通断控制元件，广泛应用在工业控制板卡、消费电子主板、通信设备接口模块、智能家电控制板、测试仪器程控单元等场景中，承担地址位配置、功能模式切换、电路通断选通的核心作用，无需额外外接跳线帽即可完成电路参数的手动配置，大幅降低板卡调试与功能切换的操作复杂度。

从实际使用场景来看，这类贴片DIP开关适配回流焊生产工艺，可直接通过SMT贴装设备完成板上焊接，相比传统直插式DIP开关，无需在PCB上设计贯穿式插装孔，能够大幅压缩板卡布线空间，尤其适合多层高密度PCB的布局需求，在空间受限的嵌入式控制模块、便携电子设备内部，能够在极小的安装区域内实现12路独立电路的通断控制，单路开关对应独立的信号回路，拨柄处于ON位置时对应回路导通，拨至另一侧时回路断开，每一路开关的状态清晰可辨，操作人员无需借助额外工具即可完成状态切换，拨动手感带有清晰的档位顿挫感，可避免日常使用中因震动、误触导致的开关状态偏移，保障电路配置状态的稳定性。

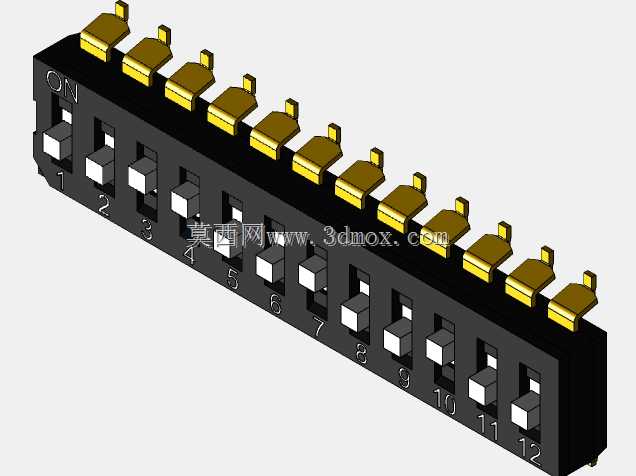

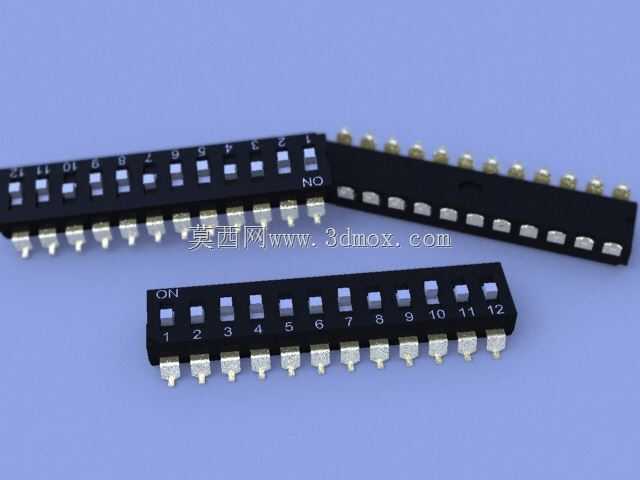

在产品设计思路上，这款开关采用窄体长条形结构布局，12个独立拨柄沿本体长度方向等距排列，每个拨柄对应一组独立的静触点与动触点结构，触点部分采用镀金工艺处理，降低接触电阻的同时提升抗氧化、抗腐蚀能力，保障长期使用过程中的接触可靠性，避免因触点氧化导致的接触不良、信号传输中断问题。开关本体采用耐高温工程塑料注塑成型，可承受SMT回流焊过程中的高温烘烤，不会出现壳体变形、拨柄卡滞的问题。底部的焊接引脚采用翼型贴片设计，引脚间距符合标准贴片元件封装规范，焊接后焊点可直接通过AOI设备完成外观检测，降低生产检验的难度。

从安装边界与外形尺寸来看，这款开关本体宽度适配常规0.1英寸间距的PCB布线规范，长度方向根据12位的位数需求做等比例延伸，本体高度控制在极低范围内，不会对板卡上方的结构件安装造成干涉，贴片引脚向外延伸的尺寸符合标准SMD元件的焊盘设计要求，用户在进行PCB封装设计时，可直接按照标准贴片元件的焊盘规范进行布局，无需额外定制特殊焊盘尺寸。开关顶部的拨柄表面做了防滑纹理处理，即便操作人员佩戴防静电指套也可轻松完成拨动操作，拨柄的行程设计经过反复优化，既不会因为行程过短导致状态判断模糊，也不会因为行程过长导致操作费力，每一次拨动都能带来明确的状态反馈。在电气性能设计上，每一路开关都可适配低压小信号的控制回路，满足绝大多数数字电路的信号通断需求，开关的绝缘本体可实现相邻回路之间的电气隔离，避免相邻信号之间出现串扰问题，保障电路信号传输的稳定性。
