14FT-BBBC箱式皮带输送设备结构设计

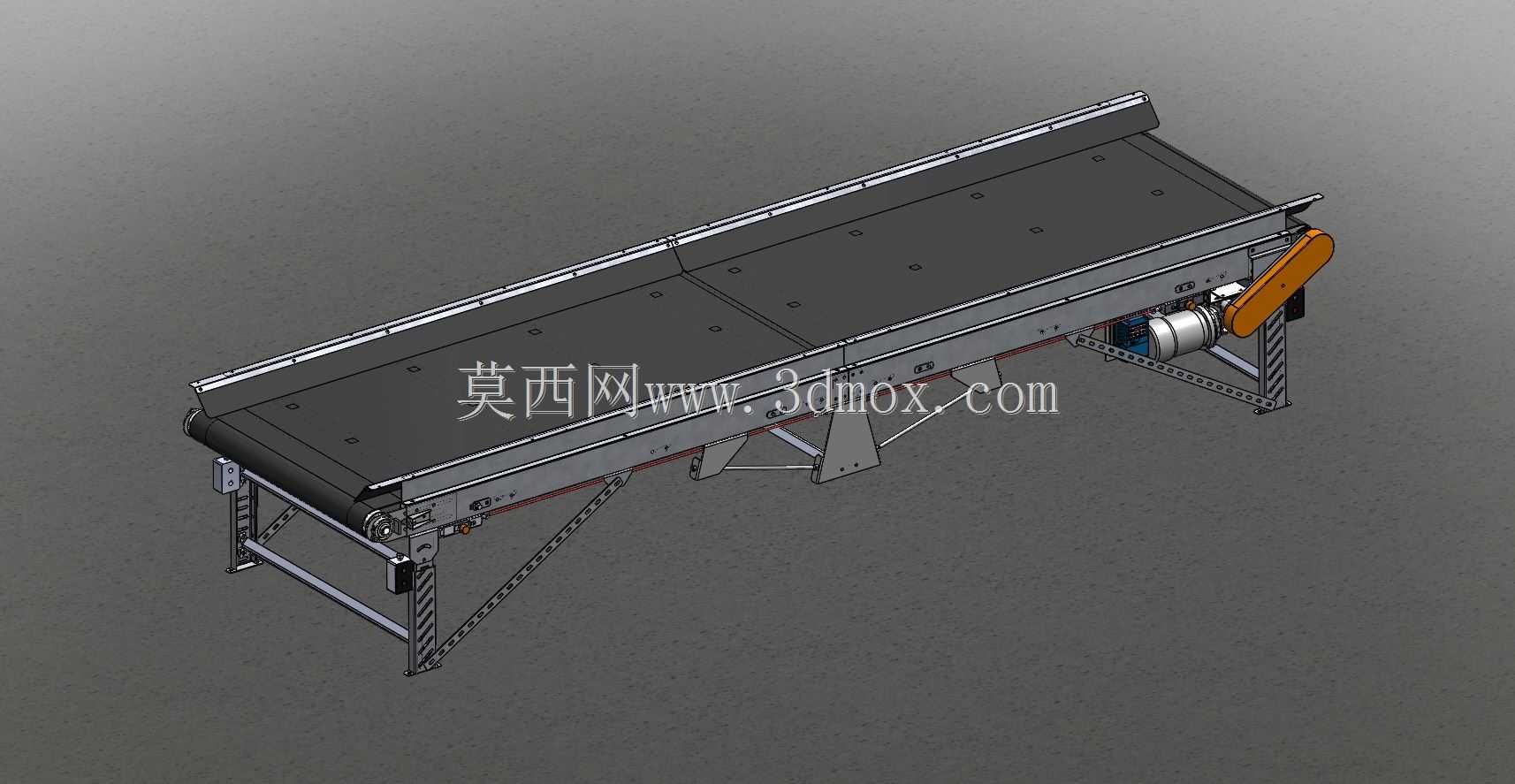

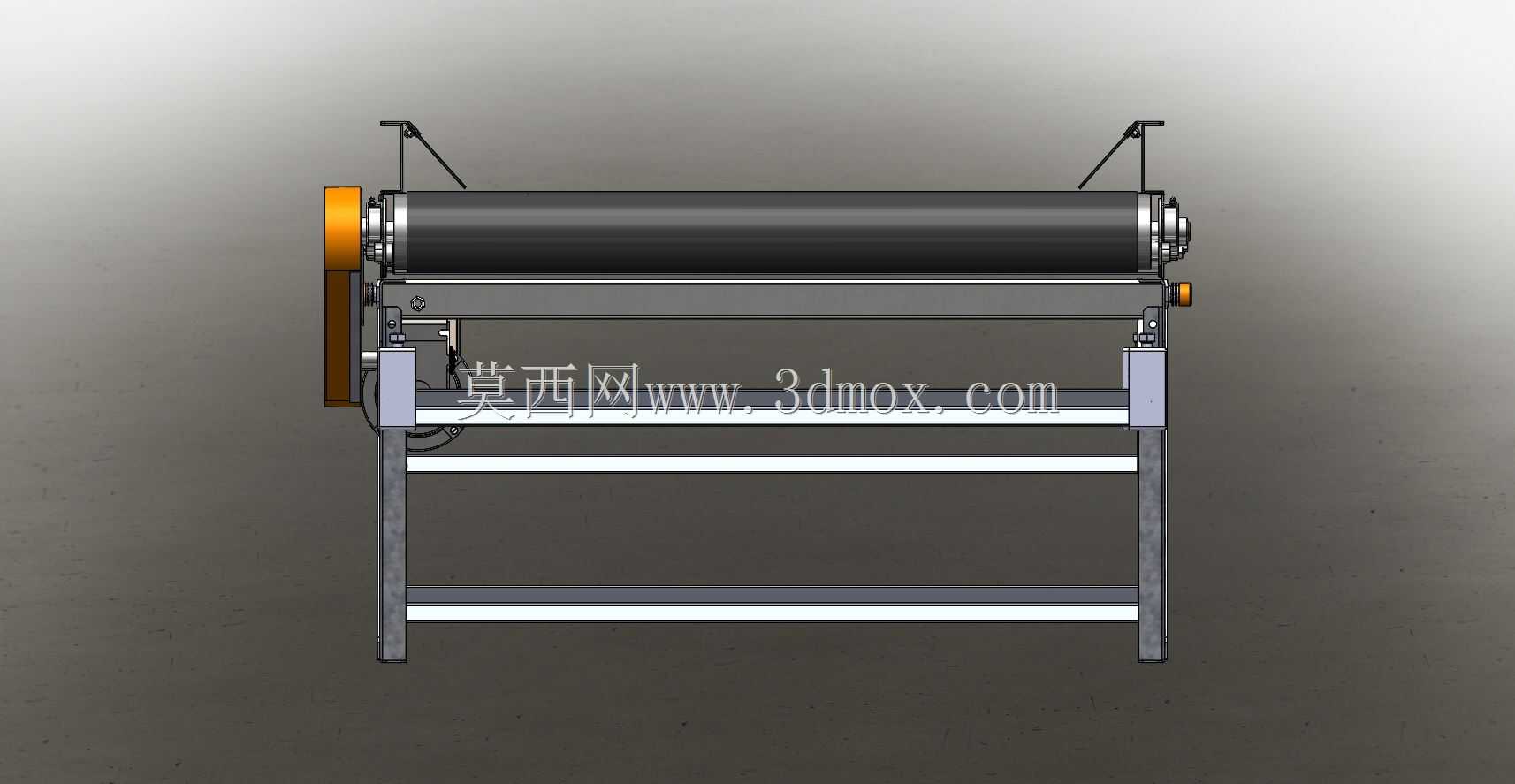

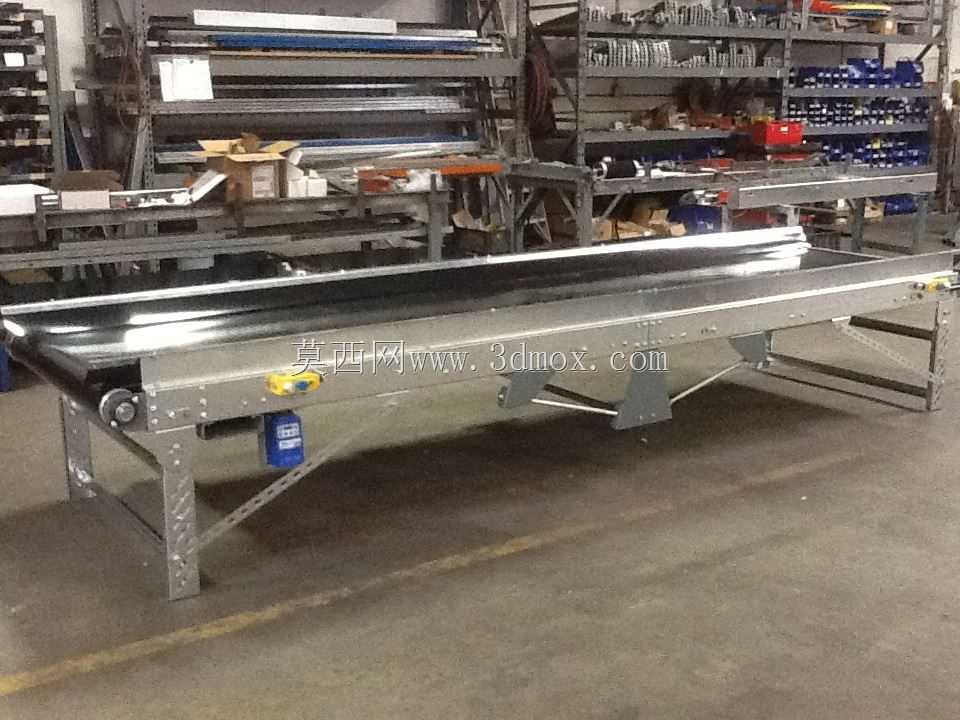

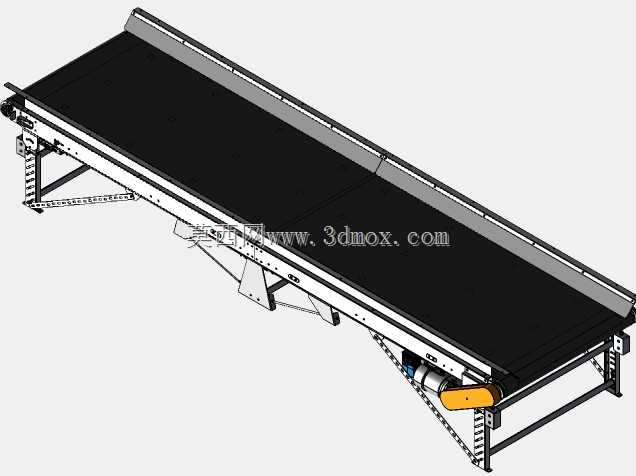

这款箱式带式输送设备，主要面向生产车间流水线物料转运、仓储出入库货件输送、轻工加工工序间工件传递等场景，可适配箱装成品、袋装原料、规整零部件等多种形态物料的水平输送需求，能够衔接不同生产工位的物料流转环节，替代人工搬运降低作业强度，同时保障物料输送过程的平稳性与连续性，避免人工转运过程中出现的物料磕碰、掉落、输送节拍不稳定等问题。设备采用箱式成型机架作为主体承载结构，机架选用镀锌成型型材加工，整体结构刚性充足，可承受长时间连续输送的载荷需求，同时镀锌材质具备基础的防锈耐腐能力，适配车间多尘、存在少量油污的常规作业环境。输送面选用黑色PVC皮带作为承载载体，皮带表面平整摩擦力适中，既可以保障物料放置后不会在输送过程中出现打滑偏移，也不会对物料外包装造成刮擦损伤；设备采用右端驱动的布局形式，驱动端配套适配的动力单元，可输出稳定的输送动力，搭配对应的调速组件，可根据实际生产节拍调整输送速度，适配不同工序的流转节奏需求。机架两侧设置有高防护栏结构，可避免输送过程中物料从侧边滑落，皮带两侧配套雨刮式清扫器，可在皮带回程过程中刮除粘附在皮带表面的碎屑、灰尘，保持皮带表面整洁，延长皮带使用寿命。机架底部设置有可调节支撑结构，可根据现场安装地面的平整度调整支撑高度，保障设备整体处于水平状态，避免皮带出现跑偏问题；皮带张紧结构配套护膝防护组件，可避免作业人员误触运动部件造成安全隐患。设备中部桁架下方预留了电气组件安装空间，可集成安装调速控制单元，设备两侧设置有停止与启动按钮开关，同时配套电缆拉绳式紧急停止开关，作业人员可在设备任意侧边位置触发急停，快速切断设备运行状态，应对突发的安全异常情况。设备整体结构紧凑，安装时仅需固定底部支撑脚，预留对应的动力接线空间即可完成部署，两侧的防护结构与控制组件均集成在主机架上，无需额外加装附属防护设施，可快速接入现有生产流水线中使用，适配多数常规生产场景的输送需求。
