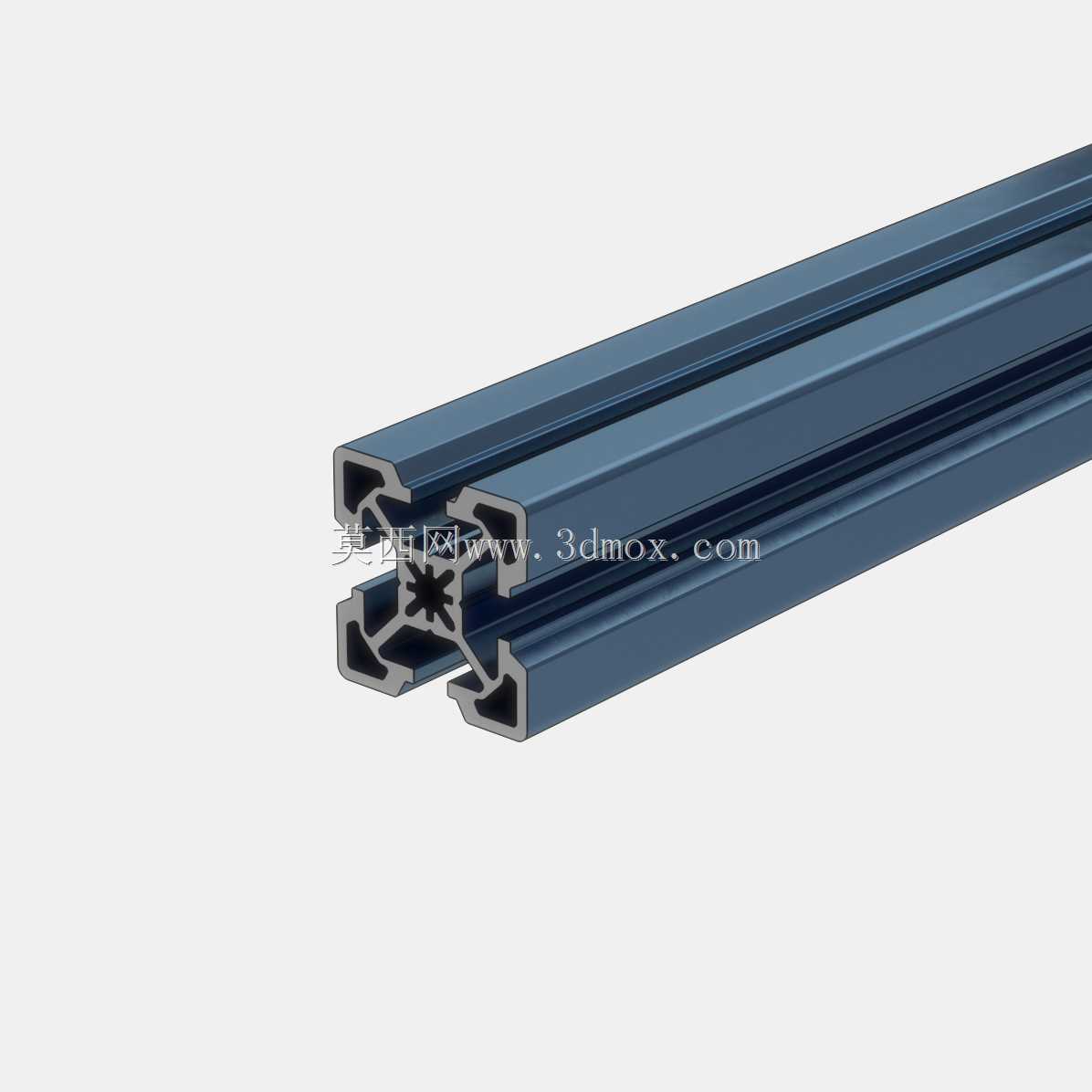

585mm长45x45方形工业铝挤压导轨型材

这款方形铝挤压型材是工业自动化生产线、轻型设备机架搭建场景中常用的基础构件，单根型材长度为585mm，截面外轮廓尺寸为45mm×45mm，属于标准欧标铝型材规格范畴，可直接适配同规格的型材连接件、端盖、脚轮、脚杯等配套安装配件，无需额外定制转接件即可快速完成框架拼接。从实际应用场景来看，这类型材常被用于搭建小型自动化设备的支撑机架、输送线侧边导向支架、检测设备的安装基座、车间工位操作台的承重框架，也可单独作为直线运动副的导轨使用，搭配配套滚轮组件即可实现轻载工况下的平稳直线导向。在功能特性上，该型材采用铝合金挤压成型工艺制造，材质本身具备优异的比强度，单位重量的承重表现优于同规格的钢制方管，同时铝合金天然的抗氧化表层能在常规车间环境下长期使用不生锈，无需额外做表面喷涂或镀锌处理，后期维护成本极低。型材截面设计了多道沿长度方向贯通的T型槽结构，槽口尺寸经过精密校准，可直接滑入T型螺栓、螺母等紧固件，安装时无需在型材上打孔攻丝，只需在对应位置滑入紧固件锁紧即可完成配件固定，调整安装位置时只需松开螺母即可滑动调整，大幅降低了机架搭建和改造的工时成本。在设计思路上，这款型材的截面采用对称式结构布局，四个方向均设置有标准T型槽，不管是作为框架的竖梁、横梁还是斜撑，都能在任意面安装连接配件，无需特意区分型材的安装朝向；型材的端面加工精度控制严格，长度方向的尺寸公差和端面垂直度公差都控制在极小范围内，多根型材拼接时能保证框架整体的平面度和垂直度，不会出现拼接缝隙不均、框架歪斜的问题。特别值得一提的是，型材上设计的V形接口结构，角度公差控制在±0.04mm/25mm范围内，当配套的V形滚轮卡入该接口时，能实现无间隙配合，作为导轨使用时运动平稳无卡顿，重复定位精度能满足大部分轻型自动化设备的运动导向需求，完全可以替代部分成本更高的专用直线导轨，大幅降低设备的整体制造成本。在安装边界上，该型材的截面外轮廓为规整正方形，安装时相邻型材的最小拼接间隙可控制在0.1mm以内，T型槽的内部尺寸适配M4、M5、M6等常用规格的T型螺栓，可根据实际承重需求选择对应规格的紧固件，单根型材作为横梁使用时，在两端支撑的工况下，跨距500mm时的承重能力可达80kg以上，完全能满足轻型设备机架、操作台、导向导轨的使用需求。
