导轨式多通道温度继电器TP-101结构设计

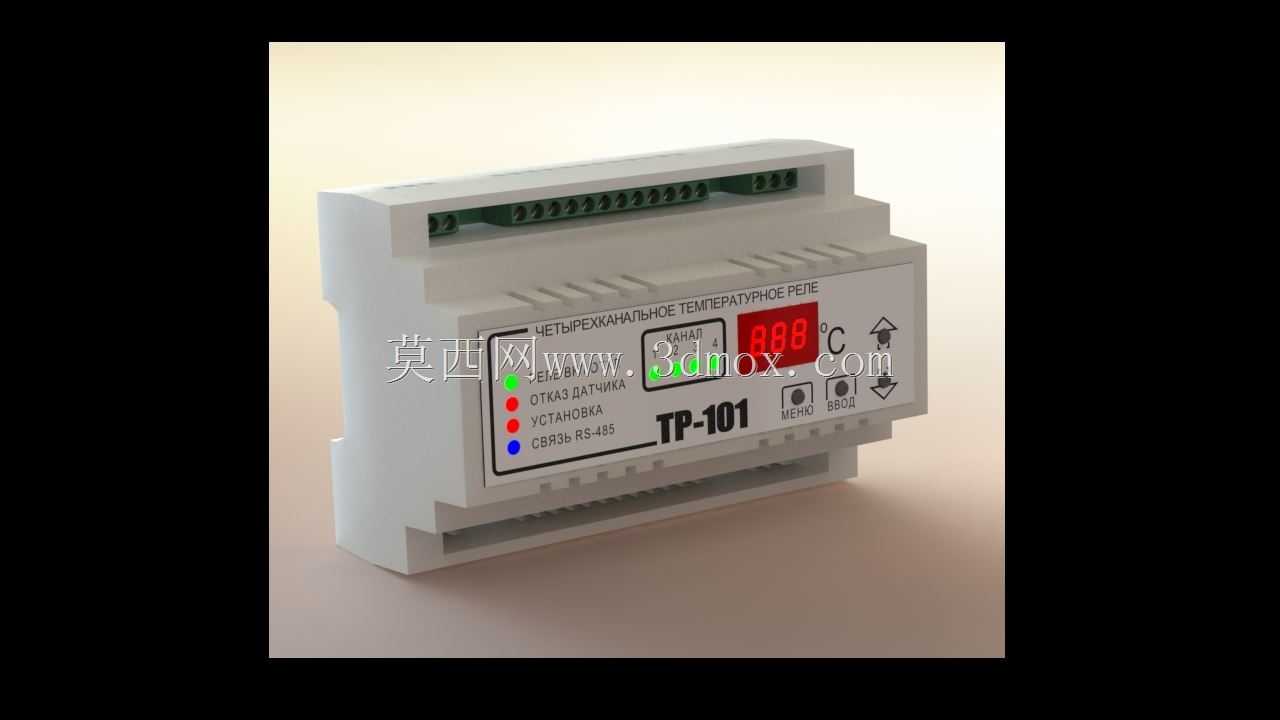

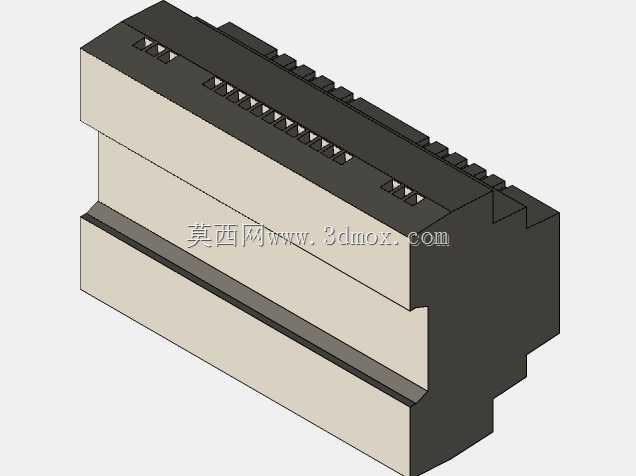

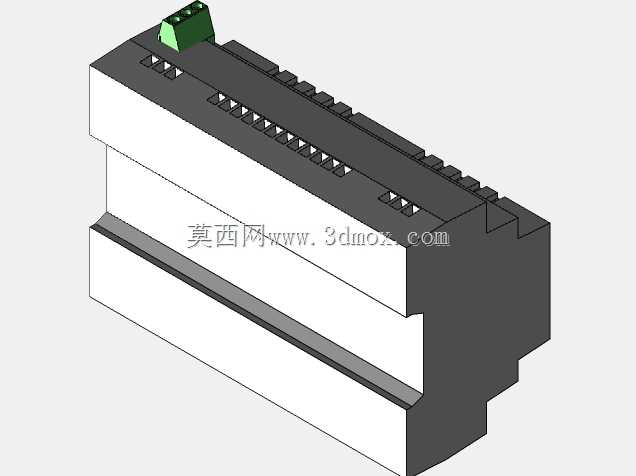

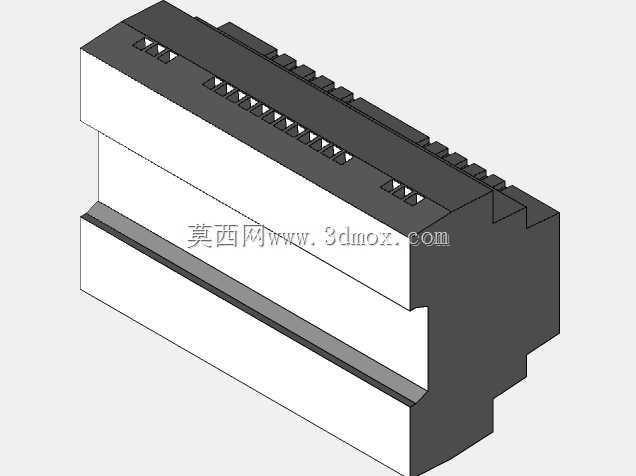

这款导轨式温度继电器主要面向工业电气柜、分布式温控系统、小型成套自动化设备的温度监测与保护场景，在暖通空调管路、工业加热模组、低压配电回路、小型工控机组等需要多点温度阈值管控的场合都能适配使用，它可以独立完成四路温度信号的采集、阈值比对与输出通断控制，无需额外搭配扩展模块就能完成小范围的温度联锁保护，大幅降低小型温控回路的硬件搭建成本。设备实际使用中可直接卡装在标准35mm电气导轨上，整体外形采用规整的长方体塑壳结构，宽度适配常规多模数导轨器件的排布间距，外壳上下两端预留了接线端子排的安装空间，前端操作面与柜面齐平后不会额外占用柜内纵深空间，接线端子采用螺钉压接结构，适配0.5-2.5平方毫米的多股铜芯导线，安装时无需额外打孔固定，直接卡入导轨即可完成机械固定，拆装维护时仅需撬动底部卡扣就能快速取下器件，适配柜内密集排布的器件安装需求。功能层面它搭载四路独立的温度采集通道，每一路都可以单独设置温度触发阈值与回差参数，四路输出触点可以根据配置实现独立动作或者逻辑联锁，操作人员可以通过前端的数码显示屏实时查看各通道的实时温度值，面板上的状态指示灯可以直观对应每一路的输出状态、通讯状态与故障告警状态，自带的RS485通讯接口支持标准工业通讯协议，可以将各通道的温度数据、动作状态上传到上位机系统，也能接收上位机下发的参数配置指令，实现远程参数调整与状态监控，无需操作人员到柜前手动操作。设计思路上整体遵循工业低压电器的通用设计规范，外壳采用阻燃ABS材质注塑成型，表面做了细磨砂纹理处理，既可以避免日常使用中的划痕残留，也能提升外壳的绝缘防护性能，前端操作区的按键采用内嵌式设计，避免柜内布线或者器件拆装时误碰按键导致参数改动，数码显示屏采用高亮红色数码管，在柜内光线不足的环境下也能清晰读取数值，接线端子的排布按照强电输出、弱电信号、通讯接口分区布置，不同功能的端子之间预留了足够的电气间隙，避免接线时出现短接风险，内部电路板采用模块化布局，电源模块、采集模块、输出模块、通讯模块之间做了电气隔离，减少工业现场电磁干扰对采集精度与通讯稳定性的影响，输出触点采用大容量继电器触点，可以直接驱动小型接触器、电磁阀等负载，无需额外搭配中间继电器就能完成小功率负载的直接控制，适配小型温控回路的简化设计需求。
