框架式工业机器人焊接作业工作站

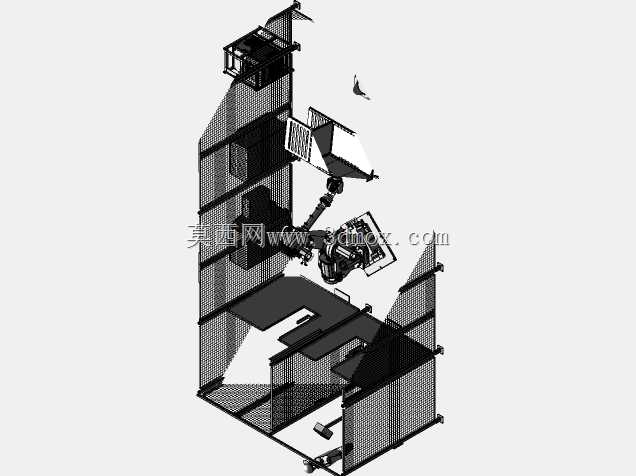

这套焊接作业单元主要面向金属结构件加工、汽车零部件制造、五金构件生产等场景的批量焊接工序，可替代人工完成长焊缝、复杂轨迹、多工位重复焊接作业，有效降低焊接弧光、烟尘对操作人员的职业伤害，同时提升焊接轨迹一致性与焊缝成型质量，减少人工焊接常见的咬边、焊穿、焊缝余高不均等质量缺陷，适配中小批量多品种构件的柔性焊接生产需求。整套单元采用封闭式框架布局，外围设置全围合的金属防护网与挡板，将焊接作业区域完全隔离，既可以阻挡焊接弧光对外散射造成周边人员电光性眼炎风险，也能避免焊接飞溅火星外溢引发车间消防安全隐患，同时防护框架预留了工件上下料的开口位置，可匹配车间现有物流输送节奏，适配人工上下料或配套自动输送线的联机作业需求。单元核心搭载六轴工业焊接机器人，安装在单元中部的基座位置，作业半径可覆盖框架内的全部工装工位，可适配二保焊、氩弧焊等多种焊接工艺，机器人末端可搭载对应焊枪与送丝机构，能够完成平面直线、空间曲线、多角度转角等复杂焊缝的连续焊接作业，配合变位工装可实现工件一次装夹完成多面焊接，减少重复装夹带来的定位误差。设计过程中充分考虑了车间安装的边界条件，整体框架采用模块化型材拼接结构，无需复杂的现场土建施工，可直接在平整的车间水泥地面上完成固定安装，整体布局紧凑，在保证机器人全行程运动无干涉的前提下尽可能压缩占地空间，适配多数中小型机加工车间、焊接车间的现有场地布局，框架上部预留了除尘管道接口、焊枪线缆走线槽与控制系统安装位，可直接配套车间集中除尘系统完成焊接烟尘收集，也可独立搭载小型烟尘净化设备实现单元内烟尘处理。单元内部预留了工装夹具安装平台，可根据不同工件的焊接需求快速更换适配的定位工装，无需对整体框架结构做改动，实现多品类工件的快速换产，防护门位置设置了安全联锁装置，当防护门被意外开启时可自动触发机器人停机与焊接电源切断，保障作业过程的人员安全，整套单元的布局充分考虑了日常维护的便利性，机器人基座、送丝机构、焊接电源的安装位置都预留了足够的检修操作空间，方便日常的焊枪清理、送丝管更换、设备点检等维护作业。
