工业机器人焊接工作站集成布局设计

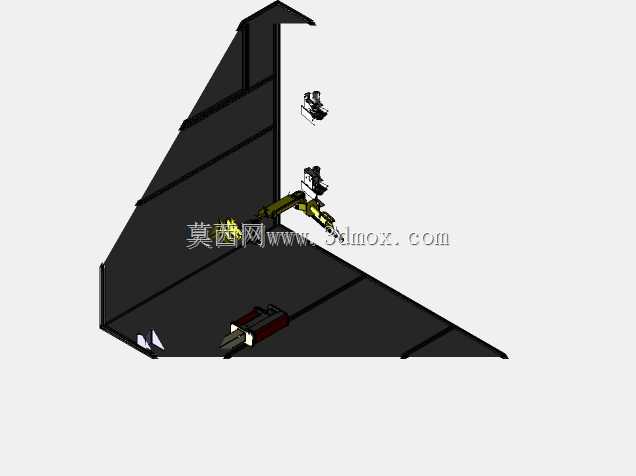

　　这套焊接单元的布局设计，首先要匹配中小批量结构件的焊接作业需求，常见于工程机械零部件、汽车钣金结构件、五金支架类产品的焊接加工场景，能覆盖多品种小批量的柔性焊接需求，替代传统人工焊接工位，降低焊接作业的职业伤害风险，同时稳定焊缝成型质量。从实际作业逻辑出发，整个单元采用L型防护围挡结构，围挡高度设置在1.8米到2.2米区间，刚好可以阻挡焊接弧光的外溢，避免弧光对周边作业区域人员造成视力损伤，围挡底部预留100mm的间隙用于铺设焊接电缆、气路管线以及除尘管道，同时避免地面杂物卡入围挡底部影响工位清洁。单元内的核心作业区预留了足够的机械臂运动半径空间，按照常规六轴焊接机器人1.4米到2米的臂展范围，

　　作业中心到围挡内壁的距离不小于臂展最大值加300mm安全余量，防止机械臂运行过程中与防护结构、周边工装发生碰撞。工位内的夹具安装位采用模块化设计，基准面设置统一的T型槽安装接口，可以快速更换不同工件的焊接夹具，适配不同规格工件的装夹需求，夹具定位基准与机器人基坐标系的标定基准块做了统一设计，每次更换夹具后只需要标定基准块位置就能快速完成坐标系校准，减少换产调试的时间。焊接单元的清枪剪丝机构布置在机械臂运动可达范围的边角位置，不占用核心上料作业空间，机械臂在完成每批次焊接或者设定的焊接周期后，可以自动移动到清枪位完成焊枪清理、喷油防堵作业，不需要人工介入干预，保证长时间焊接作业时焊枪的导通性与送丝稳定性。上料位设置在围挡的开口侧，

　　开口宽度预留1.2米到1.5米的操作空间，方便作业人员上下工件，同时开口位置配套可活动的弧光防护门，防护门与设备运行回路做安全联锁，门体未完全关闭时机器人无法启动自动运行程序，避免作业过程中人员误入作业区发生安全事故。气路与电路的走线全部采用拖链内置布置，从机器人底座到焊枪端的管线全部纳入专用焊接管线包，管线包的弯曲半径设置符合电缆与气管的最小弯曲要求，避免长期往复运动造成管线磨损漏气、断线故障。整个单元的地面安装基准采用预埋钢板或者膨胀螺栓固定的方式，机器人底座、夹具安装平台、防护围挡的安装平面度控制在2mm每平方米范围内，避免长期运行过程中因为基础不稳造成设备振动，影响焊缝的位置精度。除尘风口的预留位置设置在围挡内侧下部，

　　对应焊接作业时烟尘产生的集中区域，配套焊烟除尘设备时可以直接对接风口，在工位内形成下抽风的气流组织，有效捕集焊接产生的烟尘，改善工位作业环境。从设计逻辑上，整个单元没有冗余的结构件，所有结构都服务于焊接作业的安全、效率、稳定性需求：防护结构同时承担管线布置、弧光遮挡、安全隔离的作用，夹具平台同时承担工件装夹、基准定位、废渣收集的功能，边角空间全部用来布置辅助作业机构，最大化利用车间的占地面积，单工位的整体占地面积控制在6米乘以4米区间，适合在标准化厂房内进行多单元排布，组成焊接生产线时可以根据产能需求灵活增减工位数量，不需要对整体布局做大幅调整。另外在焊枪的走线位置预留了防撞传感器的安装空间，当焊枪发生意外碰撞时可以快速触发停机信号，避免机械臂或者焊枪受到刚性冲击损坏，降低设备的故障维修成本。
