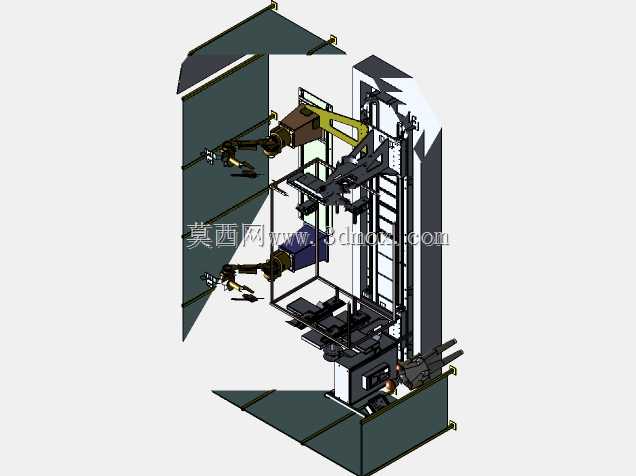

双工位机器人焊接耳轴工装系统结构

　　这套焊接耳轴系统主要面向结构件焊接产线的双侧同步焊接场景，适配中大型箱体类、框架类带耳轴安装位的工件焊接作业，在工程机械结构件、商用车底盘附件、仓储设备框架的焊接工序中应用较多，核心作用是通过双机器人对称布局配合变位机构，完成工件耳轴部位及周边关联焊缝的连续焊接，避免单工位焊接带来的工件翻转耗时、重复装夹定位偏差问题。从结构布局来看，整套系统采用立式框架主体搭配双侧悬臂机器人安装位的设计思路，中间的工件装夹工位集成了耳轴定位夹紧模组，可沿垂直方向调整装夹高度，适配不同高度尺寸的工件装夹需求，两侧的焊接机器人安装座预留了足够的运动行程边界，机器人末端焊枪可覆盖工件从顶部到底部的全部焊缝位置，外围设置的防护挡板可阻挡焊接弧光与焊渣飞溅，

　　避免对周边作业区域造成干扰。设计过程中优先考虑了焊接作业的可达性与装夹的同轴度要求，耳轴定位端采用了锥面定位配合气动夹紧的结构，保证工件装夹后两侧耳轴的同轴度误差控制在焊接工艺允许的范围内，避免后续装配出现轴孔错位问题；立式主框架采用型钢焊接后去应力处理的结构，保证长时间承受焊接热变形与机器人运动振动时的结构刚性，框架背部预留了走线槽与管线安装位，机器人的动力线缆、焊枪的送丝管与气路管线均可沿框架内部布设，避免管线外露被焊渣烫损。设备的安装边界需要结合车间布局预留足够的安全距离，设备主体的纵深方向需要预留机器人运动的安全行程，宽度方向要覆盖双侧机器人的作业半径，顶部预留吊装维护空间，底部需要通过地脚螺栓与车间混凝土地面固定，

　　保证设备运行时的稳定性。双工位的布局逻辑是配合变位机构的180度回转功能，一侧工位处于焊接作业状态时，操作人员可在另一侧完成工件的上下料装夹，将焊接作业的辅助时间压缩到最低，相比单工位焊接单机，这套系统的焊接作业效率可提升近一倍，同时双侧机器人对称焊接可抵消单侧焊接带来的工件热变形量，减少焊后矫形的工序工作量。耳轴夹紧模组的设计适配了一定范围内的耳轴直径尺寸，更换不同规格的定位套即可适配不同型号的工件，无需对整套工装进行大规模改造，适配多品种小批量的焊接生产需求；焊枪位置的调整可通过机器人的运动轨迹编程实现，针对不同工件的焊缝分布可快速调用对应的焊接程序，缩短换产调试的时间。整套结构的运动部件均设置了防尘防焊渣的防护结构，导轨、

　　齿轮等传动部位加装了不锈钢防护板，避免焊接飞溅的颗粒进入传动副造成部件磨损，延长设备的维护周期；气路与电路的接口均设置在设备侧面的维护仓内，日常检修时无需拆解主体框架即可完成管路与线路的检查更换。在实际焊接作业过程中，工件装夹完成后，变位机构可带动工件按照焊接工艺要求翻转角度，让所有焊缝都处于船形焊的最佳作业位置，保证焊缝的熔深与成型质量，避免立焊、仰焊带来的焊接缺陷，两侧机器人可同时对工件对称位置的焊缝进行焊接，焊接参数保持一致，进一步减少焊接变形的不均匀性。
