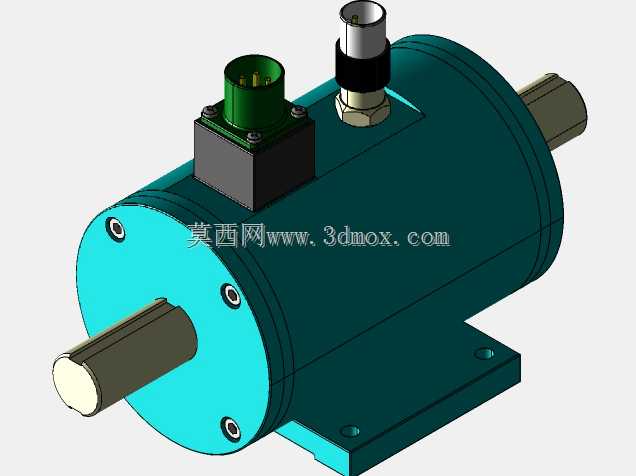

　　在工业传动测试、电机性能标定、减速机出厂校验、新能源汽车动力总成台架试验这类场景里，扭矩参数的精准采集是所有测试环节的核心基础，这类双出轴结构的扭矩传感器，正是承担轴系动态、静态扭矩信号采集的核心部件。从结构设计来看，这款传感器采用圆柱形主体壳体搭配底部一体化安装底座的布局，主体壳体承担内部应变测量元件、信号调理模块的防护与定位功能，壳体两端的端盖通过圆周均布的内六角螺钉完成紧固，端盖中心预留高精度轴承安装位，为贯穿两端的测量轴提供径向支撑，保证轴系转动过程中的同轴度，避免附加弯矩对测量精度产生干扰。两端伸出的测量轴采用标准圆柱轴伸设计，轴径尺寸匹配常规工业联轴器的安装规格，可直接与膜片联轴器、波纹管联轴器这类挠性联轴器配合，

　　适配不同轴系的连接需求，安装时需保证两端连接轴的同轴度公差控制在0.1mm以内，避免径向力作用在测量轴上导致测量值偏移，甚至造成内部测量元件的不可逆损坏。顶部的两个接口分别承担信号输出与供电输入功能，其中绿色方形接线座为端子式接线接口，适配工业现场的多芯屏蔽线缆接线需求，可直接接入采集系统的端子排；旁边的金属圆形航空插头接口则为快插式设计，适配需要频繁拆装的移动测试台架场景，接口处均设计有密封结构，可满足常规工业车间的防尘防泼溅要求，避免车间内的切削液、粉尘进入壳体内部影响电路稳定性。底部的安装底座设置两个沉头安装孔，孔位间距符合工业传感器的通用安装尺寸规范，安装时可通过螺栓直接固定在测试台架的安装平板上，

　　底座与主体壳体为一体化加工结构，可保证安装后主体的轴线与台架安装基准面的平行度公差，减少安装应力对测量精度的影响。从功能实现逻辑来看，这类传感器内部的应变测量单元贴附在测量轴的弹性形变段，当轴系传递扭矩时弹性段产生微形变，应变片将形变信号转化为电阻变化信号，再通过内部的信号调理模块转化为标准的模拟量或者数字量信号输出，可直接匹配PLC、工业采集卡、专用测试仪器的信号输入要求。在实际选型应用中，这类传感器可覆盖从几牛米到数千牛米的扭矩测量范围，响应频率可满足动态扭矩的实时采集需求，既可以用于实验室里的零部件性能耐久测试，也可以集成到工业生产线上的产品出厂检测工位，完成产品扭矩参数的在线全检。设计这类传感器的三维结构时，

　　需要重点考量几个核心边界：首先是测量轴的刚度设计，既要保证弹性段在额定量程内产生足够的形变供应变片采集，又要保证轴系的整体刚度满足最高转速下的动平衡要求，避免高速转动时产生共振；其次是壳体的屏蔽设计，金属壳体需要形成连续的电磁屏蔽层，避免工业现场的变频器、伺服电机产生的电磁干扰影响信号输出的稳定性；另外是安装接口的兼容性，轴伸尺寸、安装孔位需要尽可能覆盖主流的工业安装标准，减少用户现场安装的适配改造成本。在实际台架安装调试过程中，需要先将传感器底座牢固固定在台架基准面上，再依次连接两端的联轴器，完成接线后先进行空载零点标定，确认空载状态下输出信号处于零点区间后再加载测试，使用过程中需要避免超过额定量程的冲击载荷作用在轴上，防止弹性段产生塑性形变导致传感器永久失准。这类非接触式的扭矩传感器相比传统的接触式集流环结构，没有转动接触部件，长期使用不存在磨损问题，维护周期更长，测量稳定性更好，可适配长时间连续运行的工业测试场景。
