汽车变速箱行星架传动组件结构设计

　　这套行星架组件是自动变速箱行星排的核心承载构件，日常装车场景覆盖乘用轿车、轻型商用车的横置前驱自动变速器，也适配部分混动车型的动力耦合机构，在变速箱内部承担行星齿轮的定位、扭矩传递与载荷分流作用，是决定变速箱传动效率、承载能力与NVH表现的关键结构件。从实际装车工况来看，行星架需要同时承受输入轴传递的发动机扭矩、行星齿轮啮合产生的径向分力，以及换挡过程中瞬时冲击载荷，因此结构设计上采用了整体式铸钢基体加局部机加工的工艺路线，架体上的行星轮轴安装孔采用同轴度0.02mm的公差设计，确保四个行星轮在运转过程中啮合间隙均匀，避免偏载导致的齿面磨损与异响。设计过程中首先确定了行星排的传动比匹配边界，对应变速箱1挡、倒挡的减速增扭需求，

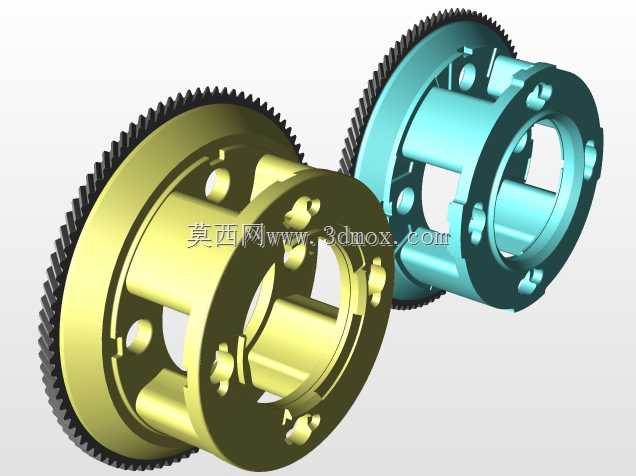

　　行星架的输出端花键参数与变速箱输出轴的配合公差采用H7/h6的过渡配合，安装端面的平面度控制在0.015mm以内，确保装配后与离合器毂的贴合度，避免动力传递过程中出现端面跳动导致的换挡顿挫。从外形尺寸来看，该行星架最大外圆直径对应齿圈的安装定位尺寸，架体的轴向宽度严格匹配变速箱壳体内部的轴向安装空间，侧壁的减重槽在保证结构刚度的前提下降低了转动惯量，减少换挡过程中同步器的负载，提升换挡响应速度。架体上的润滑油道开孔位置经过流体仿真验证，能够在变速箱运转过程中让ATF油直接冲刷行星轮轴承与齿轮啮合面，保证高速工况下的润滑与散热，避免长时间高负荷运转出现的烧蚀故障。两个不同配色的结构分别对应行星架的输入连接端与输出承载端，

　　输入端的卡簧槽设计用于固定太阳轮的轴向位置，输出端的连接凸台与离合器摩擦片毂通过焊接方式连接，传递扭矩的同时保证同轴度。在建模过程中对安装边界做了充分校核，行星架外圆与变速箱壳体内壁的最小间隙预留了2.5mm，避免热膨胀后出现运动干涉，行星轮轴的压装深度经过尺寸链计算，确保压装后轴端挡圈能够完全卡入卡槽，不会出现轴向窜动。实际台架测试中，该结构在350N·m的输入扭矩下连续运转100小时，行星轮轴孔的变形量小于0.008mm，齿轮啮合接触斑点覆盖齿面长度的85%以上，满足主机厂的耐久测试要求。针对混动车型的应用场景，该结构还预留了转速传感器的信号齿安装位置，能够实时采集行星架的运转转速，为TCU的换挡逻辑提供精准的转速信号，

　　适配混动模式下的动力切换控制。结构上的加强筋分布在行星轮安装孔的受力方向，对应齿轮啮合的最大载荷点，在不增加整体壁厚的前提下提升了架体的抗扭刚度，相比传统的分体式行星架，整体式结构的装配公差累积减少了60%，传动精度更高，运转噪音降低3-5分贝。
