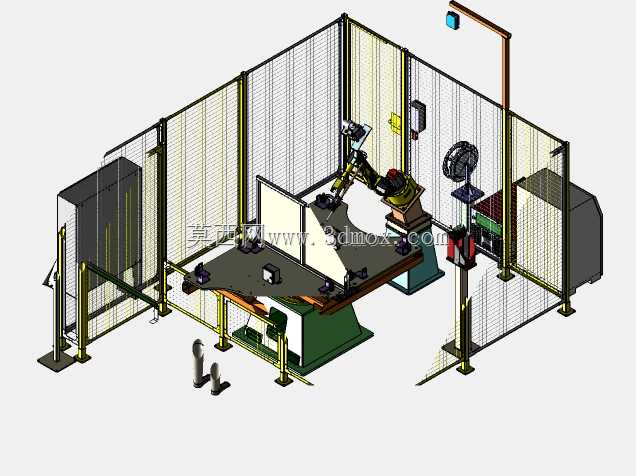

带安全防护围栏的机器人焊接工作站

　　这套焊接作业单元的布局核心围绕双工位作业逻辑搭建，在实际车间应用中，可覆盖中小型金属结构件的批量弧焊、点焊作业场景，常见于汽车零部件、五金构件、工程机械小型结构件的焊接生产环节，能适配多品种小批量的柔性生产需求，替代人工完成高烟尘、高弧光辐射的焊接工位作业，降低焊工职业伤害风险。从结构布局来看，整套单元外围采用铝型材框架搭配钢丝防护网做全区域封闭，围栏高度匹配成年作业人员站立视线高度，在避免弧光外泄伤害非作业人员视线的同时，也能防止焊接飞溅物飞出工位引发安全隐患，围栏上预留的安全门配套联锁触发装置，一旦门体被异常开启，机器人会立即触发急停逻辑，避免人员误入作业半径引发碰撞事故。单元核心的六轴工业机器人安装在工位中部偏侧的基座上，

　　作业半径覆盖两侧的焊接工装台，配合可翻转的双轴变位机，能带动待焊工件完成多角度回转，让焊枪可达焊缝的所有作业位置，避免出现焊接死角，变位机的承载能力适配常规中小型结构件的装夹需求，台面上预留的T型槽可根据不同工件的装夹需求快速更换定位夹具，缩短换产调试周期。工位一侧设置的焊枪清理装置，可在焊接作业间隙自动完成焊枪喷嘴的清渣、喷硅油动作，减少焊渣堵塞喷嘴引发的焊接缺陷，降低人工维护频次。围栏顶部安装的状态警示灯可实时显示设备运行状态，绿灯为正常作业、黄灯为调试待机、红灯为故障急停，方便车间现场管理人员快速识别工位状态。靠近操作侧的工位旁设置有工件暂存支架，方便作业人员完成上下料操作时临时放置待焊或已焊工件，减少物料搬运的无效动线。

　　整套单元的安装边界需预留足够的维护空间，围栏外侧距离车间墙体或其他设备至少保留一米以上的通行与维护距离，机器人基座的安装需做预埋地脚或加厚安装钢板，保证机器人高速运动时的整体刚性，避免基座晃动影响焊接轨迹精度。工装台的高度匹配人体站立作业的舒适操作高度，方便作业人员完成工件装夹、定位校验的操作，无需过度弯腰或抬臂。焊接单元配套的除尘吸风口设置在焊接作业点的侧上方，可随焊接位置调整抽吸方向，及时抽走焊接产生的烟尘，配合车间整体通风系统改善工位作业环境。气路、线缆全部采用拖链规整排布，沿围栏框架与设备基座内侧走线，避免线缆裸露被焊接飞溅烫损，同时也方便后期维护时排查线路故障。整套布局在设计时充分考虑了作业节拍的匹配，

　　双工位的设置可让机器人在一侧工位完成焊接作业时，作业人员在另一侧工位完成工件装卸，消除机器人等待上下料的空程时间，最大化提升设备利用率，相比单工位焊接单元，生产效率可提升近四成。安全防护的设计完全符合焊接作业的安全规范，所有运动部件的危险区域都被防护网完全隔离，仅在上下料位置预留带安全光栅的操作开口，一旦人员肢体越过光栅防护区域，设备会立即减速停机，兼顾生产效率与作业安全。
