仿古铜质木用锁搭扣结构设计

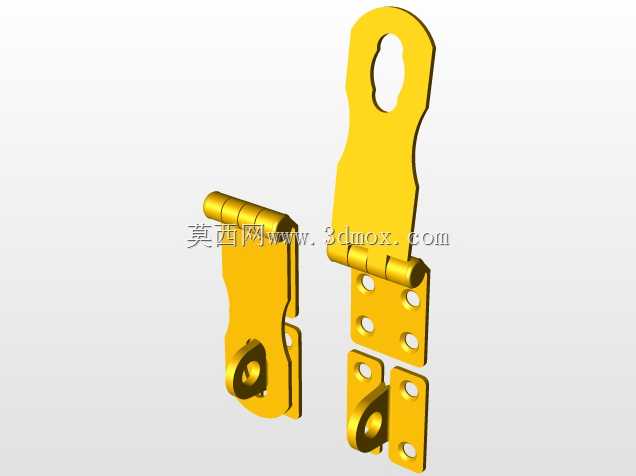

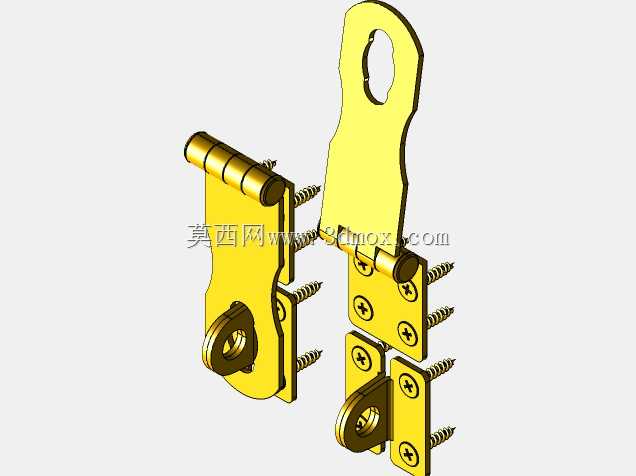

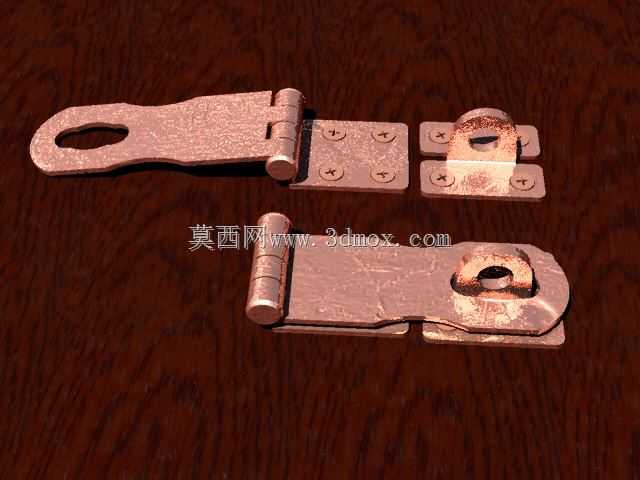

这款锁搭扣是针对木质箱体、柜门、储物家具开发的紧固锁合配件，主要应用于实木工具箱、复古收纳柜、木质包装箱、户外木作围栏门等场景，承担锁合固定、防误开、辅助防盗的作用，同时做了仿古铜质感的表面处理，能够适配复古风、工业风的木质产品外观需求，兼顾实用功能与装饰属性。从功能特性来看，这款搭扣采用分体式铰接结构，分为带铰接转轴的活动页片与带锁孔的固定座两部分，活动页片可绕转轴实现0到180度的翻转开合，闭合时页片端部的挂孔刚好对准固定座的锁位凸台，可直接搭配挂锁完成锁止，无需额外加装锁具基座。固定座与活动页的安装面都预留了沉头螺钉孔，安装时木螺钉可完全沉入孔位，不会出现凸起刮蹭物品、勾挂织物的问题，铰接位置采用卷边包轴的工艺，转轴与页片的配合间隙控制在合理范围，既保证翻转顺畅无卡滞，又不会出现松垮晃动的情况，长期反复开合也不会出现转轴脱出的问题。在设计思路上，这款搭扣充分考虑了木质基材的安装特性，安装面做了微弧度的贴合处理，能够更好地贴合木材表面的轻微形变，避免硬直角安装导致的木材局部应力集中、开裂问题；页片边缘全部做了圆角钝化处理，没有尖锐的毛刺棱角，安装和使用过程中不会划伤操作人员。表面做了做旧红铜质感的处理，纹理模拟长期使用的铜件氧化质感，和实木材质的视觉搭配度更高，不会出现亮面金属与木作风格违和的问题。从安装边界来看，单组搭扣的活动页展开总长度适配常规20mm以内厚度的木质板件，固定座的安装孔位间距适配市面通用的沉头木螺钉规格，安装时不需要在木材上做特殊的沉台加工，只需要预钻对应直径的导向孔即可完成固定，对安装工具的要求极低，普通家用螺丝刀即可完成装配。搭扣闭合后的整体厚度较薄，不会在柜体表面形成过高的凸起，堆叠收纳箱体时也不会因为搭扣凸起出现放置不稳、刮蹭上层箱体的问题。在承重与耐用性设计上，页片采用等强度的变截面设计，铰接位置和锁孔受力位置做了局部加厚处理，挂锁位置的抗拉强度能够满足日常储物、箱体转运过程中的锁合受力需求，不会因为轻微拉扯、颠簸就出现变形脱开的问题，即使是户外使用的木质围栏门、储物箱，也能承受日常开合的冲击力，保证锁合的可靠性。
